Συμπαγείς και ανθεκτικές συνδέσεις πλακετών κυκλωμάτων σε SMT
Με τους συνδετήρες One27 της ept είναι δυνατή η υλοποίηση αποστάσεων μεταξύ πλακετών από 8,00 έως 20,00 mm.
Χαρακτηριστικά
- 12 έως 80 επαφές, ικανότητα
- μεταφοράς
- ρεύματος 1,4 A, 500 κύκλοι
- σύνδεσης, μέγιστη αξιοπιστία
- επαφών, δοκιμασμένη συμβατότητα με προϊόντα άλλων κατασκευαστών, διαθέσιμη ως
- μεμονωμένη σειρά ακίδων IDC
- ή συναρμολογημένη με καλώδιο, συσκευασμένη σε Tape & Reel,
- πιστοποιημένη κατά LV214
Εφαρμογές

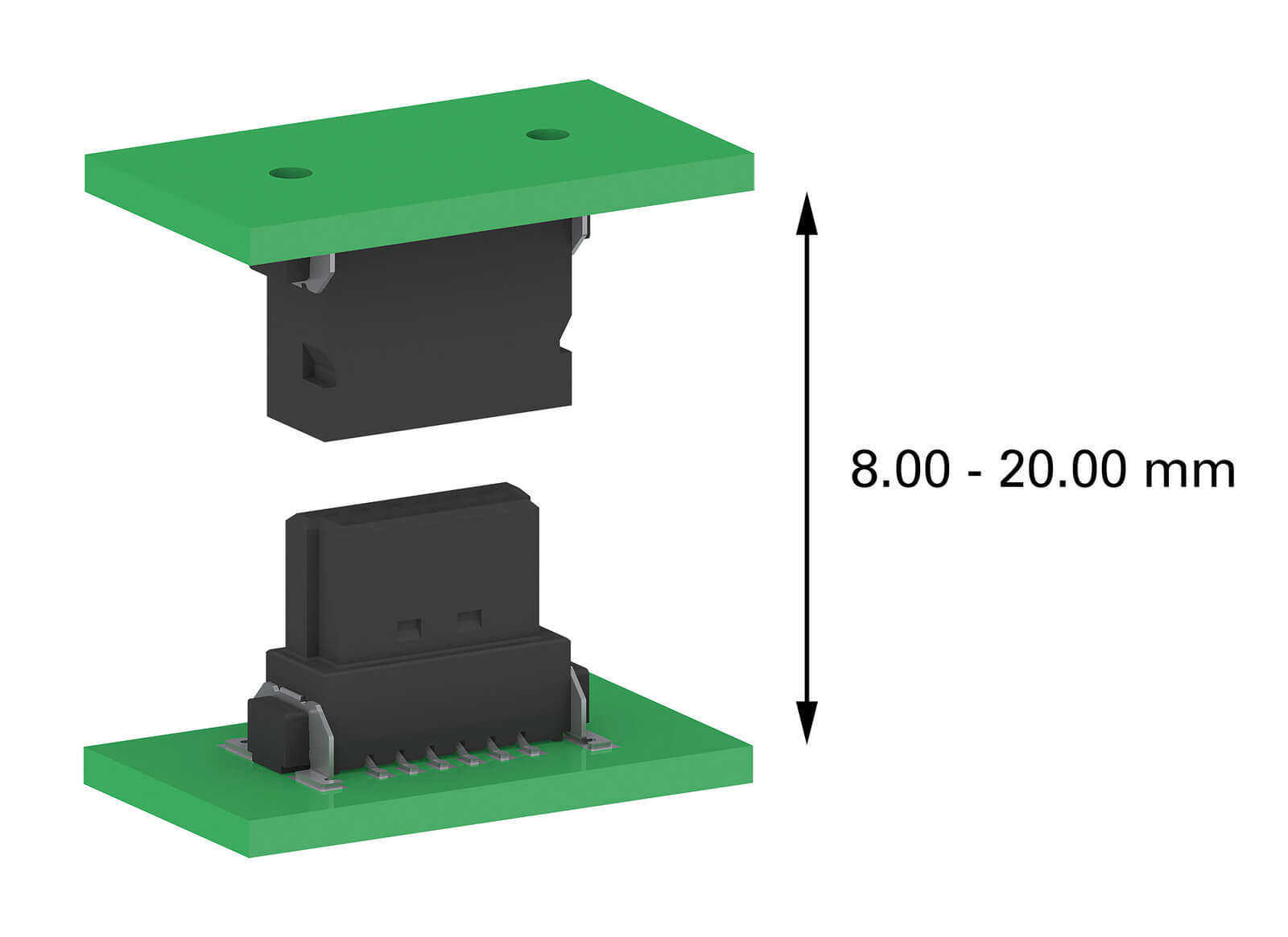

- Σύνδεση πλακέτας με πλακέτα (Mezzanin) από 8 mm έως 20,00 mm

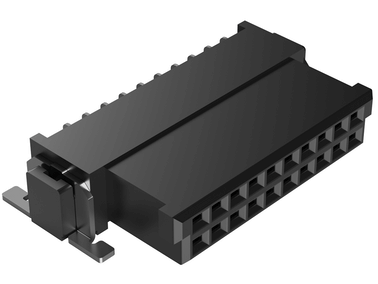

- Παράλληλη και ορθογώνια σύνδεση

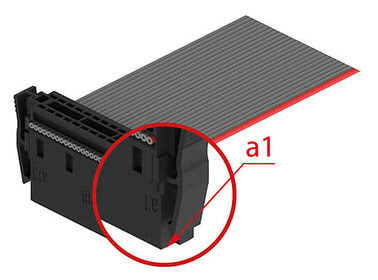

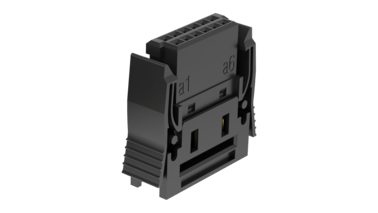

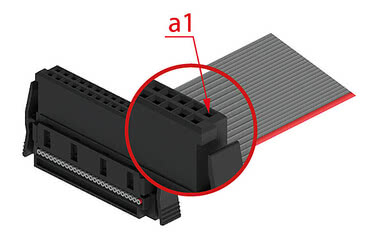

- Σύνδεση IDC με καλώδιο επίπεδης ταινίας
One27: Επισκόπηση
Φίλτρα
Ευθεία λωρίδα ελατηρίων

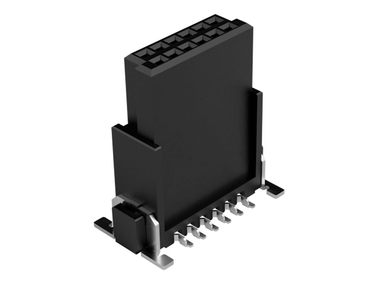

One27 Υψηλού προφίλ σειρά ακροδεκτών Αρ. 404-54012-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 15,4 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 12 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 13,65 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

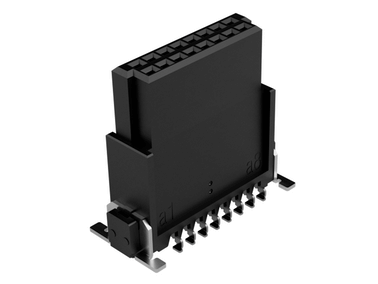

One27 Υψηλού προφίλ σειρά ακροδεκτών Αρ. 404-54016-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 15,4 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 16 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 13,65 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υψηλού προφίλ σειρά ακροδεκτών Αρ. 404-54020-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 15,4 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 20 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 13,65 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

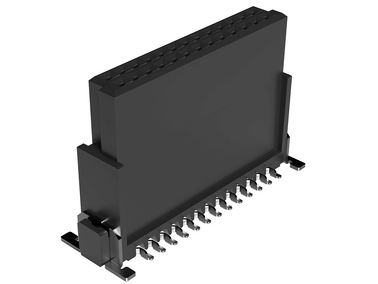

One27 Υψηλού προφίλ σειρά ακροδεκτών Αρ. 404-54026-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 15,4 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 26 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 13,65 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υψηλού προφίλ σειρά ακροδεκτών Αρ. 404-54032-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 15,4 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 32 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 13,65 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

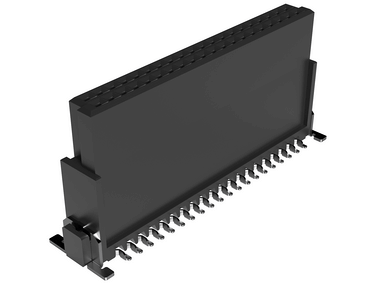

One27 Υψηλού προφίλ σειρά ακροδεκτών Αρ. 404-54040-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 15,4 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 40 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 13,65 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

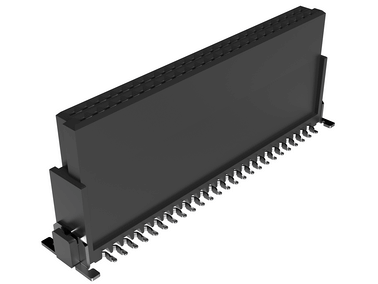

One27 Υψηλού προφίλ σειρά ακροδεκτών Αρ. 404-54050-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 15,4 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 50 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 13,65 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

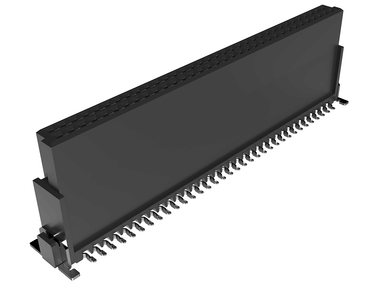

One27 Υψηλού προφίλ σειρά ακροδεκτών Αρ. 404-54068-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 15,4 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 68 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 13,65 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

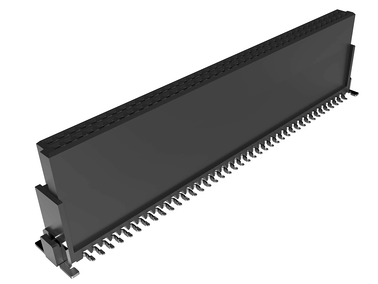

One27 Υψηλού προφίλ σειρά ακροδεκτών Αρ. 404-54080-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 15,4 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 80 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 13,65 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

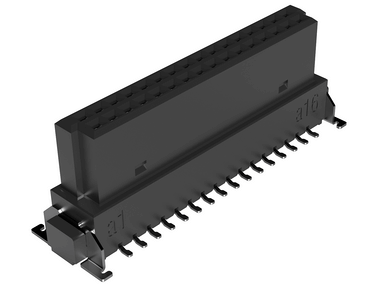

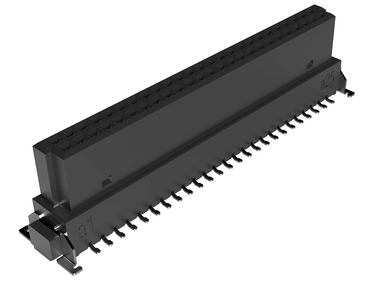

One27 σειρά ακροδεκτών μεσαίου προφίλ Αρ. 414-53032-51
συνδυάζεται για απόσταση πλακέτας 10,8 - 15,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 32 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 9,05 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

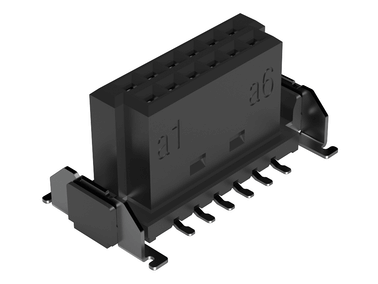

One27 σειρά ακροδεκτών χαμηλού προφίλ Αρ. 414-52012-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 12,6 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 12 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 6,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

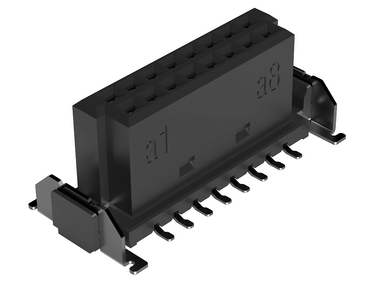

One27 σειρά ακροδεκτών χαμηλού προφίλ Αρ. 414-52016-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 12,6 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 16 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 6,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 σειρά ακροδεκτών χαμηλού προφίλ Αρ. 414-52020-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 12,6 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 20 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 6,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

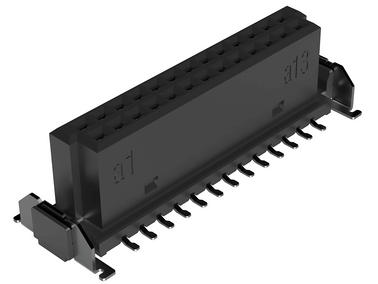

One27 σειρά ακροδεκτών χαμηλού προφίλ Αρ. 414-52026-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 12,6 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 26 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 6,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

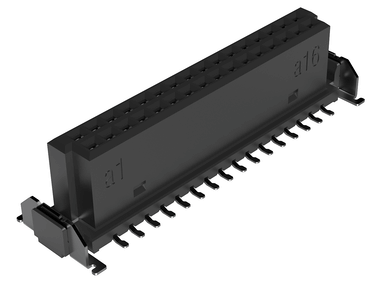

One27 σειρά ακροδεκτών χαμηλού προφίλ Αρ. 414-52032-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 12,6 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 32 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 6,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

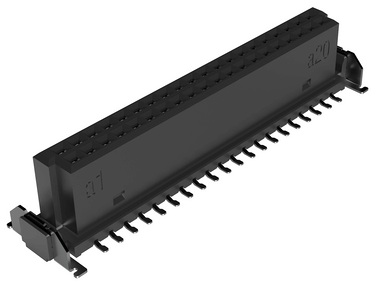

One27 σειρά ακροδεκτών χαμηλού προφίλ Αρ. 414-52040-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 12,6 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 40 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 6,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 σειρά ακροδεκτών χαμηλού προφίλ Αρ. 414-52050-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 12,6 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 50 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 6,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

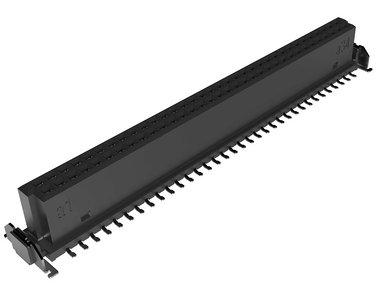

One27 σειρά ακροδεκτών χαμηλού προφίλ Αρ. 414-52068-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 12,6 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 68 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 6,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

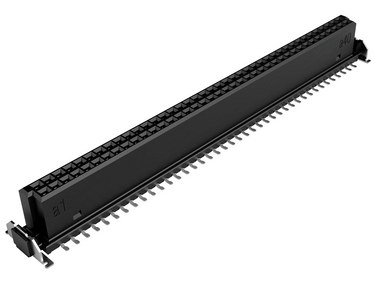

One27 σειρά ακροδεκτών χαμηλού προφίλ Αρ. 414-52080-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 12,6 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 80 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 6,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

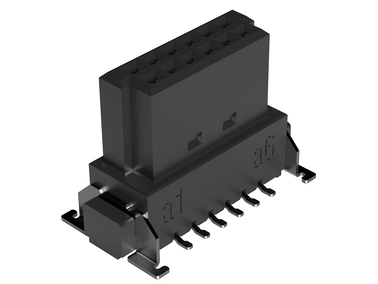

One27 σειρά ακροδεκτών μεσαίου προφίλ Αρ. 414-53012-51
συνδυάζεται για απόσταση πλακέτας 10,8 - 15,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 12 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 9,05 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

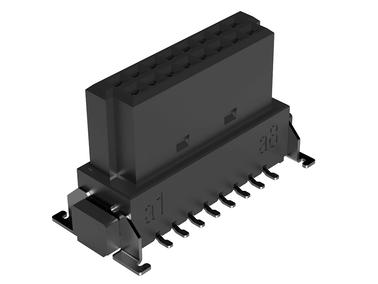

One27 σειρά ακροδεκτών μεσαίου προφίλ Αρ. 414-53016-51
συνδυάζεται για απόσταση πλακέτας 10,8 - 15,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 16 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 9,05 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 σειρά ακροδεκτών μεσαίου προφίλ Αρ. 414-53020-51
συνδυάζεται για απόσταση πλακέτας 10,8 - 15,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 20 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 9,05 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

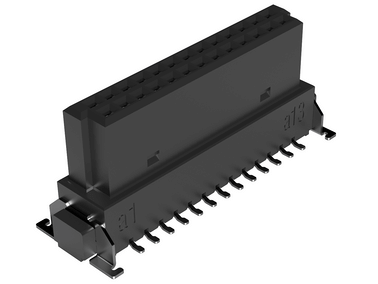

One27 σειρά ακροδεκτών μεσαίου προφίλ Αρ. 414-53026-51
συνδυάζεται για απόσταση πλακέτας 10,8 - 15,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 26 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 9,05 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

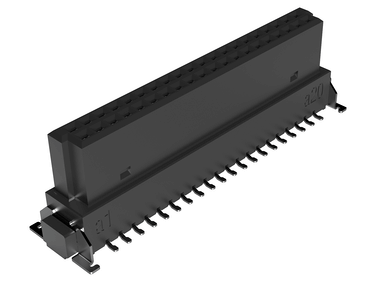

One27 σειρά ακροδεκτών μεσαίου προφίλ Αρ. 414-53040-51
συνδυάζεται για απόσταση πλακέτας 10,8 - 15,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 40 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 9,05 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 σειρά ακροδεκτών μεσαίου προφίλ Αρ. 414-53050-51
συνδυάζεται για απόσταση πλακέτας 10,8 - 15,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 50 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 9,05 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

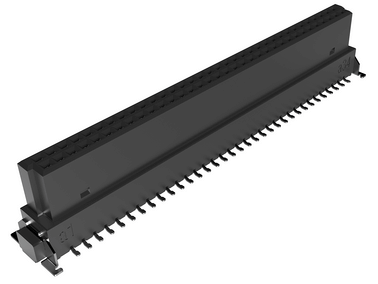

One27 σειρά ακροδεκτών μεσαίου προφίλ Αρ. 414-53068-51
συνδυάζεται για απόσταση πλακέτας 10,8 - 15,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 68 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 9,05 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 σειρά ακροδεκτών μεσαίου προφίλ Αρ. 414-53080-51
συνδυάζεται για απόσταση πλακέτας 10,8 - 15,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 80 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 9,05 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
Ευθεία σειρά τρυπών

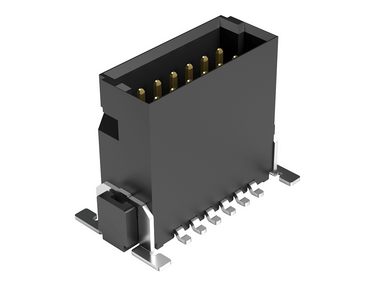

One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54012-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 11,1 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 12 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 4,85 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

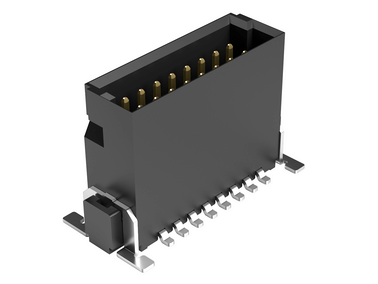

One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54016-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 11,1 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 16 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 4,85 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

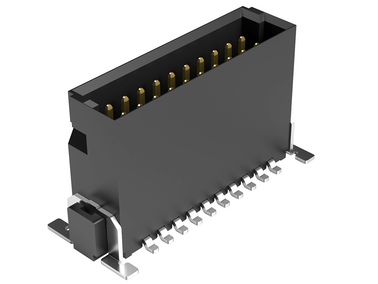

One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54020-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 11,1 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 20 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 4,85 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

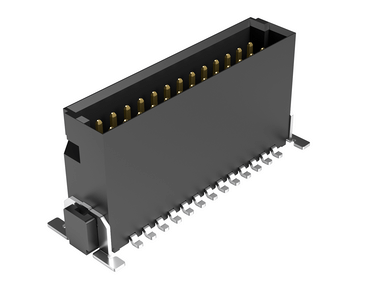

One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54026-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 11,1 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 26 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 4,85 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

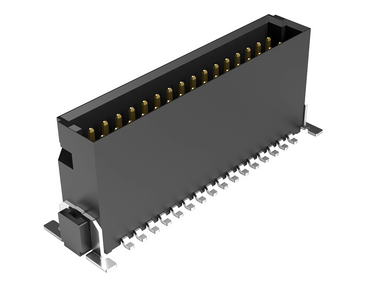

One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54032-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 11,1 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 32 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 4,85 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54040-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 11,1 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 40 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 4,85 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

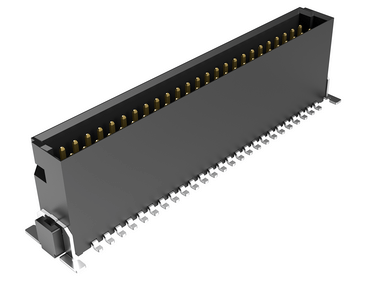

One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54050-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 11,1 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 50 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 4,85 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

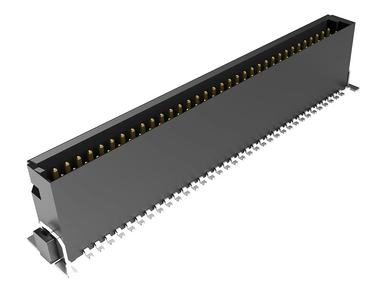

One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54068-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 11,1 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 68 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 4,85 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

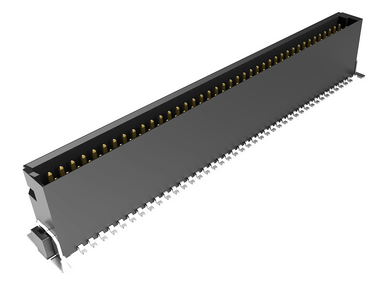

One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54080-51
Μπορεί να συνδυαστεί για απόσταση πλακέτας 11,1 - 20,0 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 80 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 4,85 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

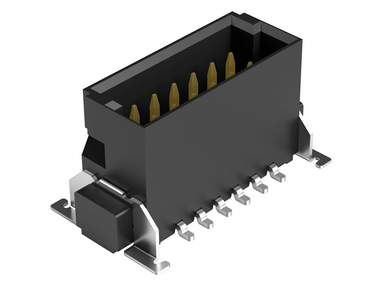

One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52012-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 16,9 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 12 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 1,75 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52016-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 16,9 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 16 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 1,75 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52020-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 16,9 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 20 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 1,75 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό

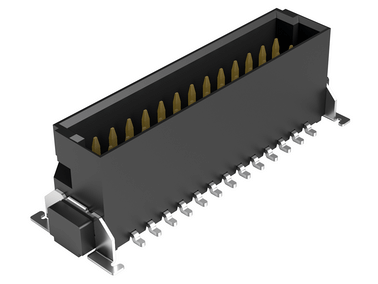

One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52026-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 16,9 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 26 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 1,75 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52032-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 16,9 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 32 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 1,75 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52040-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 16,9 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 40 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 1,75 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52050-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 16,9 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 50 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 1,75 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52068-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 16,9 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 68 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 1,75 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52080-51
συνδυάζεται με απόσταση πλακέτας 8,0 - 16,9 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 80 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 1,75 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53012-51
συνδυάζεται με απόσταση πλακέτας 9,5 - 18,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 12 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 3,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53016-51
συνδυάζεται με απόσταση πλακέτας 9,5 - 18,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 16 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 3,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό

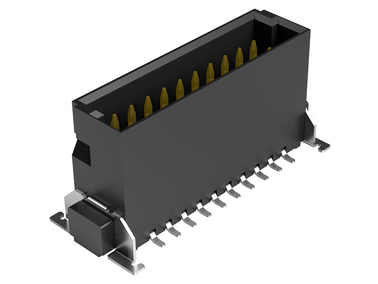

One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53020-51
συνδυάζεται με απόσταση πλακέτας 9,5 - 18,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 20 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 3,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53026-51
συνδυάζεται με απόσταση πλακέτας 9,5 - 18,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 26 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 3,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53032-51
συνδυάζεται με απόσταση πλακέτας 9,5 - 18,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 32 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 3,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό

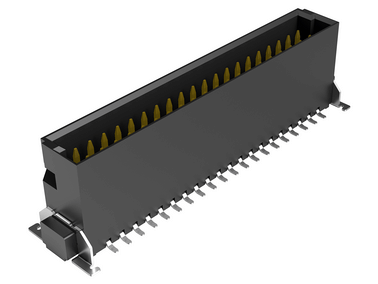

One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53040-51
συνδυάζεται με απόσταση πλακέτας 9,5 - 18,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 40 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 3,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53050-51
συνδυάζεται με απόσταση πλακέτας 9,5 - 18,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 50 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 3,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53068-51
συνδυάζεται με απόσταση πλακέτας 9,5 - 18,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 68 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 3,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό

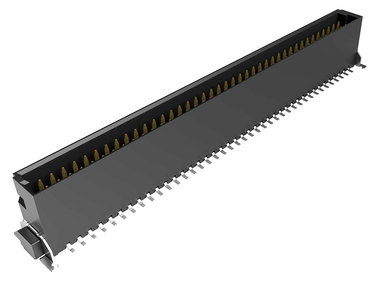

One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53080-51
συνδυάζεται με απόσταση πλακέτας 9,5 - 18,4 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 80 σε πλέγμα 1,27 mm, Τεχνολογία σύνδεσης SMT, Ύψος κατασκευής, χωρίς σύνδεση: 3,25 mm, Επίπεδο απόδοσης 1
Παράλληλη
Ορθογώνια
SMT
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
Γωνιακή λωρίδα επαφών

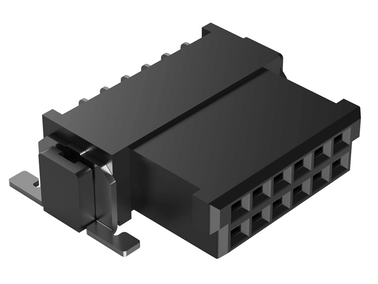

One27 γωνιακή πλακέτα ακροδεκτών Αρ. 404-51012-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 12, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

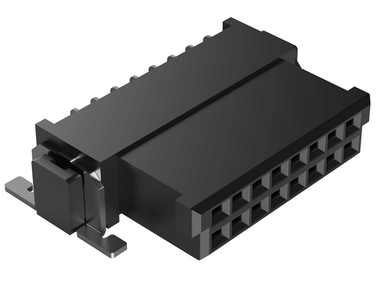

One27 γωνιακή πλακέτα ακροδεκτών Αρ. 404-51016-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 16, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή πλακέτα ακροδεκτών Αρ. 404-51020-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 20, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

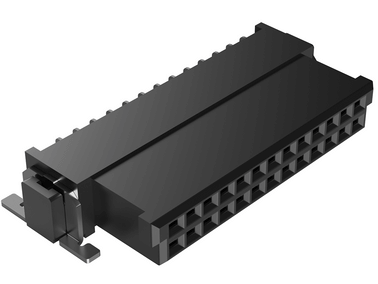

One27 γωνιακή πλακέτα ακροδεκτών Αρ. 404-51026-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 26, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

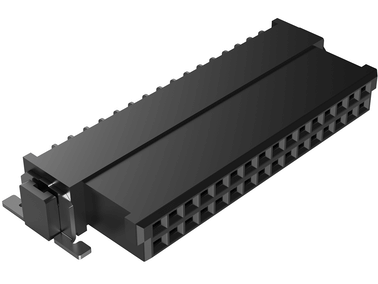

One27 γωνιακή πλακέτα ακροδεκτών Αρ. 404-51032-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 32, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

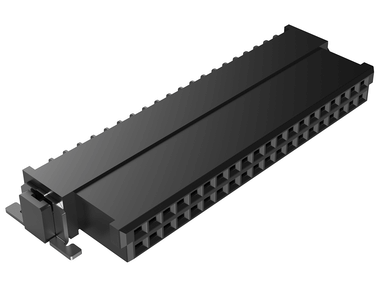

One27 γωνιακή πλακέτα ακροδεκτών Αρ. 404-51040-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 40, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό

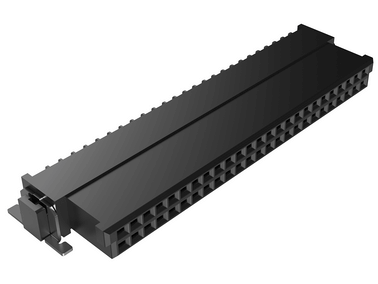

One27 γωνιακή πλακέτα ακροδεκτών Αρ. 404-51050-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 50, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή πλακέτα ακροδεκτών Αρ. 404-51068-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 68, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή πλακέτα ακροδεκτών Αρ. 404-51080-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 80, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
Γωνιακή λωρίδα ακίδων
One27 γωνιακή λωρίδα μαχαιριών Αρ. 403-51016-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 16, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή λωρίδα μαχαιριών Αρ. 403-51020-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 20, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή λωρίδα μαχαιριών Αρ. 403-51026-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 26, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή λωρίδα μαχαιριών Αρ. 403-51032-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 32, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή λωρίδα μαχαιριών Αρ. 403-51040-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 40, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή λωρίδα μαχαιριών Αρ. 403-51050-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 50, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή λωρίδα μαχαιριών Αρ. 403-51068-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 68, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή λωρίδα μαχαιριών Αρ. 403-51080-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 80, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
One27 γωνιακή λωρίδα μαχαιριών Αρ. 403-51012-51
με γωνία 90°, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 12, Τεχνολογία σύνδεσης SMT, Πλέγμα 1,27 mm, Επίπεδο απόδοσης 1
Ορθογώνια
Οριζόντια
SMT
Υψηλή πυκνότητα
Ανθεκτικό
Συνδετική λωρίδα IDC
One27 Υποδοχή IDC Αρ. 404-59012-61
για σύνδεση IDC με καλώδιο επίπεδης ταινίας AWG 30/7, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 12 σε πλέγμα 1,27 mm, Καλώδιο επίπεδης ταινίας Raster 0,635 mm, Επίπεδο απόδοσης 1, Η σειρά ακροδεκτών IDC προορίζεται για χρήση στην κατασκευή καλωδίων. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης.
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υποδοχή IDC Αρ. 404-59016-61
για σύνδεση IDC με καλώδιο επίπεδης ταινίας AWG 30/7, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 16 σε πλέγμα 1,27 mm, Καλώδιο επίπεδης ταινίας Raster 0,635 mm, Επίπεδο απόδοσης 1, Η σειρά ακροδεκτών IDC προορίζεται για χρήση στην κατασκευή καλωδίων. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης.
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υποδοχή IDC Αρ. 404-59020-61
για σύνδεση IDC με καλώδιο επίπεδης ταινίας AWG 30/7, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 20 σε πλέγμα 1,27 mm, Καλώδιο επίπεδης ταινίας Raster 0,635 mm, Επίπεδο απόδοσης 1, Η σειρά ακροδεκτών IDC προορίζεται για χρήση στην κατασκευή καλωδίων. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης.
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υποδοχή IDC Αρ. 404-59026-61
για σύνδεση IDC με καλώδιο επίπεδης ταινίας AWG 30/7, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 26 σε πλέγμα 1,27 mm, Καλώδιο επίπεδης ταινίας Raster 0,635 mm, Επίπεδο απόδοσης 1, Η σειρά ακροδεκτών IDC προορίζεται για χρήση στην κατασκευή καλωδίων. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης.
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υποδοχή IDC Αρ. 404-59032-61
για σύνδεση IDC με καλώδιο επίπεδης ταινίας AWG 30/7, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 32 σε πλέγμα 1,27 mm, Καλώδιο επίπεδης ταινίας Raster 0,635 mm, Επίπεδο απόδοσης 1, Η σειρά ακροδεκτών IDC προορίζεται για χρήση στην κατασκευή καλωδίων. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης.
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υποδοχή IDC Αρ. 404-59040-61
για σύνδεση IDC με καλώδιο επίπεδης ταινίας AWG 30/7, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 40 σε πλέγμα 1,27 mm, Καλώδιο επίπεδης ταινίας Raster 0,635 mm, Επίπεδο απόδοσης 1, Η σειρά ακροδεκτών IDC προορίζεται για χρήση στην κατασκευή καλωδίων. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης.
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υποδοχή IDC Αρ. 404-59050-61
για σύνδεση IDC με καλώδιο επίπεδης ταινίας AWG 30/7, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 50 σε πλέγμα 1,27 mm, Καλώδιο επίπεδης ταινίας Raster 0,635 mm, Επίπεδο απόδοσης 1, Η σειρά ακροδεκτών IDC προορίζεται για χρήση στην κατασκευή καλωδίων. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης.
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υποδοχή IDC Αρ. 404-59068-61
για σύνδεση IDC με καλώδιο επίπεδης ταινίας AWG 30/7, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 68 σε πλέγμα 1,27 mm, Καλώδιο επίπεδης ταινίας Raster 0,635 mm, Επίπεδο απόδοσης 1, Η σειρά ακροδεκτών IDC προορίζεται για χρήση στην κατασκευή καλωδίων. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης.
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Υποδοχή IDC Αρ. 404-59080-61
για σύνδεση IDC με καλώδιο επίπεδης ταινίας AWG 30/7, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 80 σε πλέγμα 1,27 mm, Καλώδιο επίπεδης ταινίας Raster 0,635 mm, Επίπεδο απόδοσης 1, Η σειρά ακροδεκτών IDC προορίζεται για χρήση στην κατασκευή καλωδίων. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης.
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Ανθεκτικό
One27 Συναρμολόγηση καλωδίων PVC Standard
One27 Καλωδίωση 12 ακίδων 100 mm, έκδοση 120 Αρ. 404-6112-100-120-1
12 ακίδες, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος 100 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Καλωδίωση 16 ακίδων 100 mm, έκδοση 120 Αρ. 404-6116-100-120-1
16 ακίδες, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος 100 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Καλωδίωση 20 ακίδων 100 mm, έκδοση 120 Αρ. 404-6120-100-120-1
20 ακίδες, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος 100 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Καλωδίωση 26 ακίδων 100 mm, έκδοση 120 Αρ. 404-6126-100-120-1
26 ακίδες, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος 100 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Καλωδίωση 32 ακίδων 100 mm, έκδοση 120 Αρ. 404-6132-100-120-1
32 ακίδες, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος 100 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Καλωδίωση 40 ακίδων 100 mm, έκδοση 120 Αρ. 404-6140-100-120-1
40 ακίδες, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος 100 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Καλωδίωση 50 ακίδων 100 mm, έκδοση 120 Αρ. 404-6150-100-120-1
50 ακίδες, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος 100 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίου 68 ακίδων 100 mm, έκδοση 120 Αρ. 404-6168-100-120-1
68 ακίδες, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος 100 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Καλωδίωση 80 ακίδων 100 mm, έκδοση 120 Αρ. 404-6180-100-120-1
80 ακίδες, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος 100 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Καλωδίωση PVC κατά παραγγελία
One27 Συναρμολόγηση καλωδίων, έκδοση 100 Αρ. 404-61NN-LLL-100-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 120 Αρ. 404-61NN-LLL-120-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 130 Αρ. 404-61NN-LLL-130-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 400 Αρ. 404-61NN-LLL-400-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 420 Αρ. 404-61NN-LLL-420-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 110 Αρ. 404-61NN-LLL-110-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 140 Αρ. 404-61NN-LLL-140-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 440 Αρ. 404-61NN-LLL-440-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου PVC: -30 °C έως +105 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Κατασκευή καλωδίων για υψηλές θερμοκρασίες
One27 Συναρμολόγηση καλωδίων, έκδοση 100 Αρ. 404-62NN-LLL-100-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου TPE-S: -55 °C έως +125 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 120 Αρ. 404-62NN-LLL-120-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου TPE-S: -55 °C έως +125 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 130 Αρ. 404-62NN-LLL-130-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου TPE-S: -55 °C έως +125 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 400 Αρ. 404-62NN-LLL-400-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου TPE-S: -55 °C έως +125 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 420 Αρ. 404-62NN-LLL-420-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου TPE-S: -55 °C έως +125 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 110 Αρ. 404-62NN-LLL-110-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου TPE-S: -55 °C έως +125 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 140 Αρ. 404-62NN-LLL-140-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου TPE-S: -55 °C έως +125 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 440 Αρ. 404-62NN-LLL-440-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου TPE-S: -55 °C έως +125 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Καλωδιώσεις χωρίς αλογόνο
One27 Συναρμολόγηση καλωδίων, έκδοση 100 Αρ. 404-66NN-LLL-100-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30, 0,635 mm, με ελεύθερη επιλογή μήκους καλωδίου από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου LSZH: -40 °C έως +90 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 120 Αρ. 404-66NN-LLL-120-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30, 0,635 mm, με ελεύθερη επιλογή μήκους καλωδίου από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου LSZH: -40 °C έως +90 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 130 Αρ. 404-66NN-LLL-130-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30, 0,635 mm, με ελεύθερη επιλογή μήκους καλωδίου από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου LSZH: -40 °C έως +90 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 400 Αρ. 404-66NN-LLL-400-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30, 0,635 mm, με ελεύθερη επιλογή μήκους καλωδίου από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου LSZH: -40 °C έως +90 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 420 Αρ. 404-66NN-LLL-420-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30, 0,635 mm, με ελεύθερη επιλογή μήκους καλωδίου από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου LSZH: -40 °C έως +90 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 110 Αρ. 404-66NN-LLL-110-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30, 0,635 mm, με ελεύθερη επιλογή μήκους καλωδίου από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου LSZH: -40 °C έως +90 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 140 Αρ. 404-66NN-LLL-140-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30, 0,635 mm, με ελεύθερη επιλογή μήκους καλωδίου από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου LSZH: -40 °C έως +90 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
One27 Συναρμολόγηση καλωδίων, έκδοση 440 Αρ. 404-66NN-LLL-440-1
Αριθμοί από το 12 έως το 80, Επικάλυψη επαφής 1,5 mm, Καλώδιο επίπεδης ταινίας AWG 30, 0,635 mm, με ελεύθερη επιλογή μήκους καλωδίου από 30 έως 999 mm, Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC), Τύπος καλωδίου LSZH: -40 °C έως +90 °C (σε κατάσταση ηρεμίας), χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Άλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση
Τα κυριότερα χαρακτηριστικά των συνδετήρων SMT της One27
Τι μπορούν να κάνουν οι σύνδεσμοι One27 της ept; Ποιες δυνατότητες σύνδεσης πλακετών κυκλωμάτων και ποιες τεχνικές σύνδεσης προσφέρουν; Γιατί οι σύνδεσμοι One27 είναι ιδιαίτερα ανθεκτικοί και εύκολοι στη χρήση; Αυτό το βίντεο με κινούμενα σχέδια
απαντά με κατανοητό τρόπο σε αυτές και σε πολλές άλλες ερωτήσεις. Δείτε το εδώ! (ή στο YouTube)!
απαντά με κατανοητό τρόπο σε αυτές και σε πολλές άλλες ερωτήσεις. Δείτε το εδώ! (ή στο YouTube)!
Χαρακτηριστικά των συνδετήρων SMT 1,27 mm για εφαρμογές πλακέτας-προς-πλακέτα
Η σειρά One27® προσφέρει εξαιρετικά ευέλικτους και ταυτόχρονα αξιόπιστους συνδετήρες για μια ευρεία γκάμα εφαρμογών πλακέτας-προς-πλακέτα. Η οικογένεια προϊόντων βασίζεται σε πλέγμα 1,27 mm, προσφέρει διάφορα ευθύγραμμα και γωνιακά σχήματα καθώς και συνδέσεις με επίπεδη καλωδίωση και διατίθεται σε διαφορετικούς αριθμούς πόλων από 12 έως 80 επαφές. Οι σύνδεσμοι είναι συμβατοί με τα διαθέσιμα προϊόντα αυτού του τύπου και παρουσιάζουν βέλτιστα αποτελέσματα στις δοκιμές.
Σύνοψη λεπτομερειών
για τη σωστή σύνδεση της πλακέτας ακίδων και της πλακέτας ελατηρίων
για την αντιστάθμιση της μετατόπισης στο κέντρο και της γωνιακής μετατόπισης κατά τη σύνδεση
σταθερή σύνδεση με την πλακέτα κυκλώματος
βέλτιστη επεξεργασία χάρη στην ακριβή τοποθέτηση
Αξιόπιστη συγκόλληση κατά την επεξεργασία
υψηλή σταθερότητα και αντοχή του σημείου συγκόλλησης
Σύνοψη λεπτομερειών
για ασφαλή και αξιόπιστη σύνδεση
αξιόπιστη επαφή χάρη στην επαφή σε κυλινδρισμένη, λεία επιφάνεια
Υψηλή αξιοπιστία χάρη στην υψηλή αντιστάθμιση ανοχών
Κατασκευάζουμε εξατομικευμένους συνδετήρες που ταιριάζουν απόλυτα στις ανάγκες της εφαρμογής σας.
Ζητήστε τώρα εξατομικευμένους συνδετήρες
- Άλλος αριθμός πόλων
- Άλλα ύψη στοίβαξης
- Εναλλακτικές επικαλύψεις επαφών
Ζητήστε τώρα εξατομικευμένους συνδετήρες
Ευέλικτες αποστάσεις μεταξύ πλακετών (Board-to-Board)
Με τους συνδετήρες One27 της ept είναι δυνατή η υλοποίηση αποστάσεων μεταξύ πλακετών από 8,00 έως 20,00 mm.

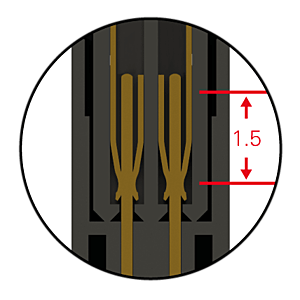

Η υψηλή ασφάλεια σύνδεσης των συνδετήρων One27 επιτρέπει την ευέλικτη σύνδεση των ακροδεκτών και των πλακών επαφών σε ένα εύρος 1,5 mm. Με τον συνδυασμό των διαφόρων υψών κατασκευής μπορούν έτσι να δημιουργηθούν τόσο μικρές όσο και μεγαλύτερες αποστάσεις μεταξύ των πλακετών.
Η υψηλή ασφάλεια σύνδεσης των συνδετήρων One27 επιτρέπει την ευέλικτη σύνδεση των ακροδεκτών και των πλακών επαφών σε ένα εύρος 1,5 mm. Με τον συνδυασμό των διαφόρων υψών κατασκευής μπορούν έτσι να δημιουργηθούν τόσο μικρές όσο και μεγαλύτερες αποστάσεις μεταξύ των πλακετών.

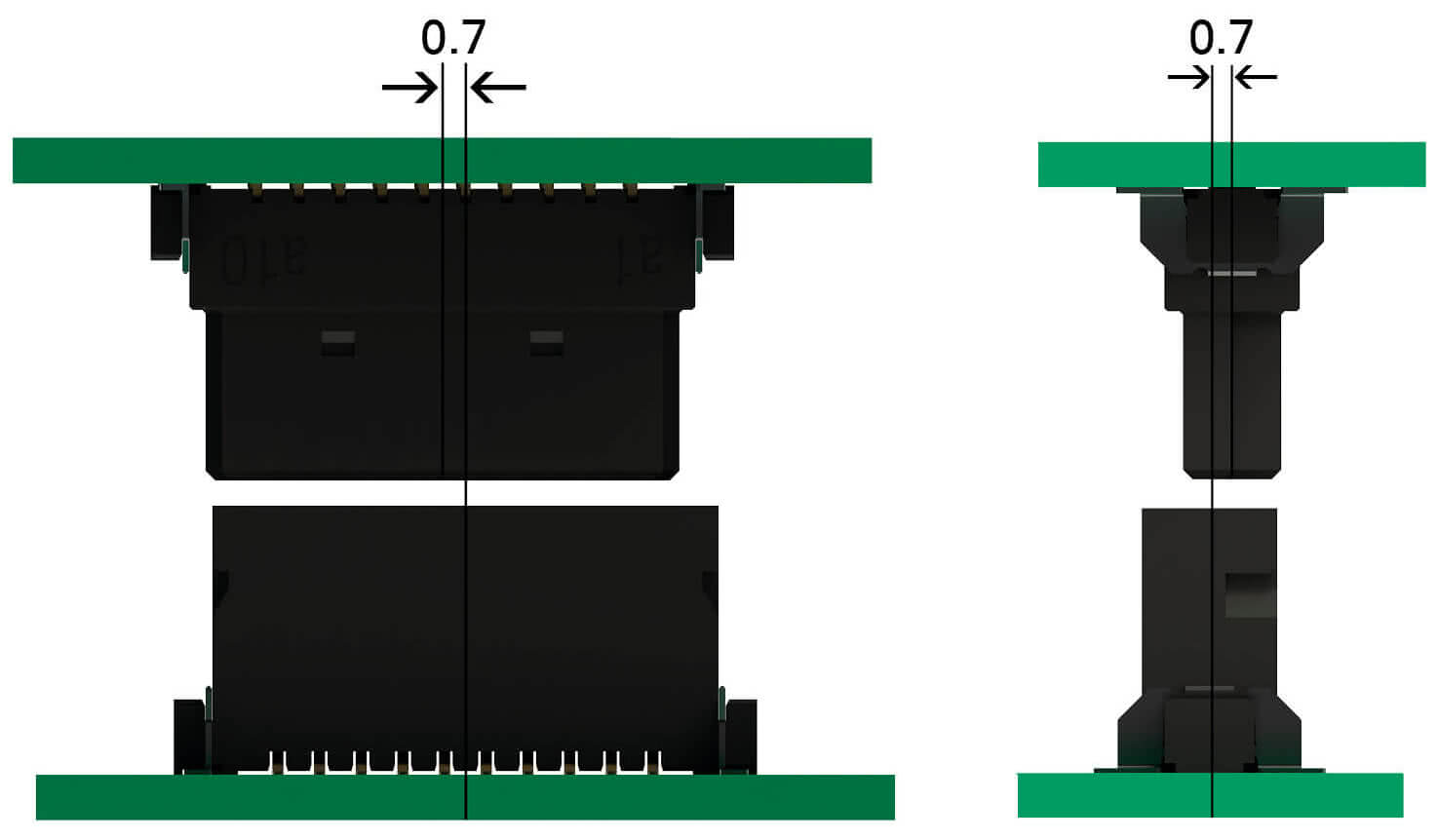

Μετατόπιση κέντρου στις συνδέσεις One27
Επιτρεπόμενες ανοχές μετατόπισης
Οι συνδέσεις SMT One27 αντέχουν μετατόπιση 0,7 mm κατά τη σύνδεση, τόσο στον διαμήκη όσο και στον εγκάρσιο άξονα.
Επιτρεπόμενες ανοχές μετατόπισης
Οι συνδέσεις SMT One27 αντέχουν μετατόπιση 0,7 mm κατά τη σύνδεση, τόσο στον διαμήκη όσο και στον εγκάρσιο άξονα.

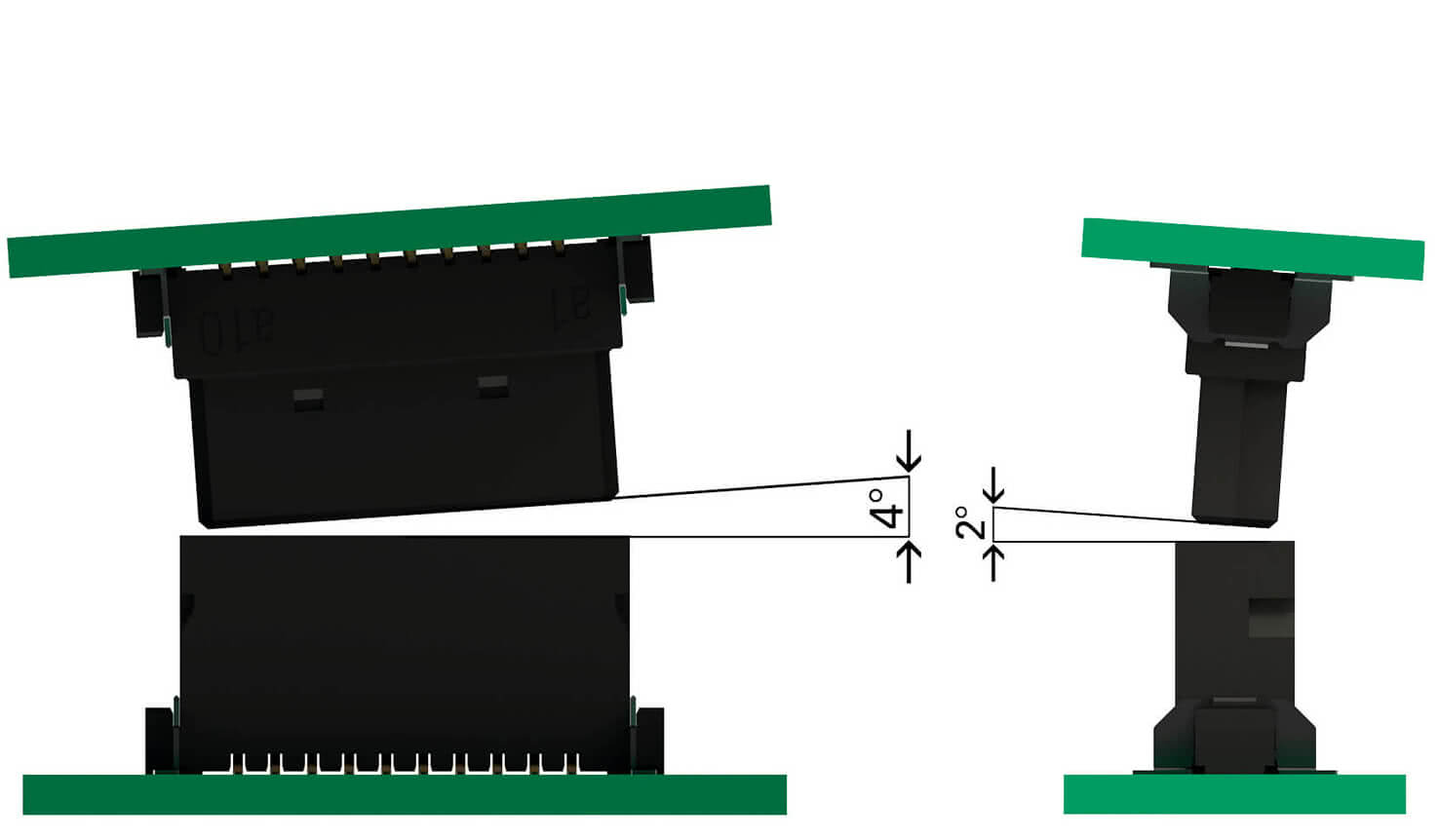

Γωνιακή μετατόπιση στους συνδετήρες One27
Επιτρεπόμενες ανοχές γωνιακής κλίσης
Κατά τη σύνδεση των συνδετήρων πλακέτας One27, η σειρά ακίδων μπορεί να εισαχθεί στη σειρά επαφών με κλίση έως 4° στον διαμήκη άξονα και 2° στον εγκάρσιο άξονα.
Επιτρεπόμενες ανοχές γωνιακής κλίσης
Κατά τη σύνδεση των συνδετήρων πλακέτας One27, η σειρά ακίδων μπορεί να εισαχθεί στη σειρά επαφών με κλίση έως 4° στον διαμήκη άξονα και 2° στον εγκάρσιο άξονα.
Υπάρχουν εκθέσεις δοκιμών σχετικά με τη συμβατότητα με άλλους συνδετήρες που διατίθενται στην αγορά.
Συσκευασία τύπου Tape & Reel για αυτοματοποιημένη συναρμολόγηση
Η σειρά ακροδεκτών IDC διατίθεται και χωρίς καλώδιο επίπεδης ταινίας, για εξατομικευμένα μήκη καλωδίων
Συνδέσεις πλακετών SMT One27 με βήμα 1,27 mm
«Να προσφέρουμε όσο το δυνατόν μεγαλύτερη ποικιλία τύπων σύνδεσης και παραλλαγών βυσμάτων μέσα σε μια οικογένεια προϊόντων βυσμάτων, και μάλιστα με μικρό βήμα και μέγιστη δυνατή ανθεκτικότητα; Θέλαμε να αντιμετωπίσουμε αυτή την πρόκληση!
Τα βύσματα πλακέτας One27 SMT μας με βήμα 1,27 mm προσφέρουν ακριβώς αυτό και πολλά περισσότερα: είναι ιδανικοί για μια πληθώρα εφαρμογών mezzanine, board-to-board και board-to-cable σε SMT, είναι εξαιρετικά ανθεκτικοί και εύκολοι στην επεξεργασία και, επιπλέον, αποδεδειγμένα συμβατοί με τους ήδη διαδεδομένους συνδετήρες SMT με βήμα 1,27 mm στην αγορά. Με μια επιλογή από τρεις διαφορετικές κατασκευές για κάθε σειρά ακίδων και ελατηρίων, καθώς και υψηλή ασφάλεια κατά την εφαρμογή, μπορεί να υλοποιηθεί σχεδόν κάθε απόσταση πλακέτας από 8 έως 20,00 mm και κάθε διάταξη πλακέτας. Επιπλέον, προσφέρουμε τη σειρά ελατηρίων One27 IDC όχι μόνο μεμονωμένα, αλλά και με καλωδίωση που μπορεί να διαμορφωθεί εξατομικευμένα. Υπάρχει πραγματικά κάτι για κάθε ανάγκη! Εγγυόμαστε τη βέλτιστη επεξεργασιμότητα των συνδετήρων πλακετών SMT χάρη σε ανοχή κοπλαναρικότητας μόλις 0,1 mm και μια εκπληκτική περιοχή σύλληψης ± 0,7 mm ή ± 4° κατά μήκος και ± 2° εγκάρσια. Δοκιμάστε οι ίδιοι τους συνδετήρες One27 και παραγγείλετε αμέσως τα δωρεάν δείγματά σας!»
Dominik Dotzer, Διευθυντής Προϊόντων ept GmbH
Τα βύσματα πλακέτας One27 SMT μας με βήμα 1,27 mm προσφέρουν ακριβώς αυτό και πολλά περισσότερα: είναι ιδανικοί για μια πληθώρα εφαρμογών mezzanine, board-to-board και board-to-cable σε SMT, είναι εξαιρετικά ανθεκτικοί και εύκολοι στην επεξεργασία και, επιπλέον, αποδεδειγμένα συμβατοί με τους ήδη διαδεδομένους συνδετήρες SMT με βήμα 1,27 mm στην αγορά. Με μια επιλογή από τρεις διαφορετικές κατασκευές για κάθε σειρά ακίδων και ελατηρίων, καθώς και υψηλή ασφάλεια κατά την εφαρμογή, μπορεί να υλοποιηθεί σχεδόν κάθε απόσταση πλακέτας από 8 έως 20,00 mm και κάθε διάταξη πλακέτας. Επιπλέον, προσφέρουμε τη σειρά ελατηρίων One27 IDC όχι μόνο μεμονωμένα, αλλά και με καλωδίωση που μπορεί να διαμορφωθεί εξατομικευμένα. Υπάρχει πραγματικά κάτι για κάθε ανάγκη! Εγγυόμαστε τη βέλτιστη επεξεργασιμότητα των συνδετήρων πλακετών SMT χάρη σε ανοχή κοπλαναρικότητας μόλις 0,1 mm και μια εκπληκτική περιοχή σύλληψης ± 0,7 mm ή ± 4° κατά μήκος και ± 2° εγκάρσια. Δοκιμάστε οι ίδιοι τους συνδετήρες One27 και παραγγείλετε αμέσως τα δωρεάν δείγματά σας!»
Dominik Dotzer, Διευθυντής Προϊόντων ept GmbH
Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με τους συνδετήρες πλακετών SMT της One27
Πώς μπορούν να επεξεργαστούν οι σύνδεσμοι πλακετών SMT της One27;Με ποιους τρόπους μπορούν να συνδεθούν μεταξύ τους οι πλακέτες τυπωμένων κυκλωμάτων με τους συνδετήρες SMT της One27;Ποιες αποστάσεις μεταξύ πλακετών μπορούν να επιτευχθούν με τους συνδετήρες One27;Γιατί η επαφή μεταξύ της λωρίδας επαφών και της λωρίδας ελατηρίων στους συνδετήρες One27 είναι ιδιαίτερα αξιόπιστη;Είναι οι σύνδεσμοι πλακετών SMT One27 της ept συμβατοί με άλλους συνδέσμους που διατίθενται στην αγορά;Σε ποιες εφαρμογές χρησιμοποιούνται οι σύνδεσμοι πλακέτας One27;Ποια ρεύματα μπορούν να μεταφερθούν με τους συνδετήρες One27;Ποια απόκλιση αντέχουν οι σύνδεσμοι πλακέτας One27 κατά τη σύνδεση;Η σειρά ακροδεκτών One27 IDC διατίθεται και χωρίς καλώδιο επίπεδης ταινίας;Η ept διαθέτει τη σειρά One27 IDC έτοιμη με καλώδιο;Διατίθενται οι σύνδεσμοι SMT One27 και σε συσκευασία Tape & Reel;Οι σύνδεσμοι πλακέτας One27 είναι εξαρτήματα με πιστοποίηση UL;Οι σύνδεσμοι πλακέτας ept συμμορφώνονται με την οδηγία RoHS;
Πώς μπορούν να επεξεργαστούν οι σύνδεσμοι πλακετών SMT της One27;
Το σύστημα συνδετήρων One27 κατασκευάζεται με την τεχνολογία επιφανειακής συναρμολόγησης (SMT) και, ως εκ τούτου, συγκολλάται απευθείας στις πλακέτες κυκλωμάτων. Οι συνδετήρες διατίθενται συνήθως σε συσκευασία τύπου «Tape and Reel», γεγονός που επιτρέπει την πλήρως αυτοματοποιημένη επεξεργασία μέσω συστήματος «Pick-and-Place». Οι πείροι τοποθέτησης στο κάτω μέρος των βυσμάτων One27 εγγυώνται την ακριβή τοποθέτηση στην πλακέτα κυκλώματος. Η ept εξασφαλίζει επίσης την ομοιοπλανοτικότητα των επαφών κατά 0,1 mm το πολύ, ώστε να εγγυάται την αξιόπιστη συγκόλληση κατά την επεξεργασία.
Με ποιους τρόπους μπορούν να συνδεθούν μεταξύ τους οι πλακέτες τυπωμένων κυκλωμάτων με τους συνδετήρες SMT της One27;
Οι διάφορες κατασκευαστικές μορφές της σειράς συνδετήρων One27 επιτρέπουν τη σύνδεση πλακετών τυπωμένων κυκλωμάτων σε παράλληλη, οριζόντια ή ορθογώνια διάταξη, καθώς και τη σύνδεση καλωδίων επίπεδης ταινίας στην πλακέτα τυπωμένου κυκλώματος.
Ποιες αποστάσεις μεταξύ πλακετών μπορούν να επιτευχθούν με τους συνδετήρες One27;
Με τους συνδετήρες πλακέτας One27 μπορεί να επιτευχθεί ελάχιστη απόσταση μεταξύ πλακετών 8,00 mm και μέγιστη απόσταση 20,00 mm. Αυτό καθίσταται δυνατό, αφενός, χάρη στο μεγάλο εύρος επικάλυψης των 1,5 mm. Έτσι, οι ακροδέκτες και οι πρίζες μπορούν να απομακρυνθούν μεταξύ τους έως και 1,5 mm, εξασφαλίζοντας παράλληλα βέλτιστη και αξιόπιστη επαφή. Από την άλλη πλευρά, τα ύψη κατασκευής One27 low-, mid- και high-profile μπορούν να συνδυαστούν μεταξύ τους σε εννέα παραλλαγές, ώστε να δημιουργηθούν διαφορετικές αποστάσεις μεταξύ των πλακετών.

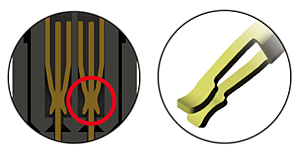

Γιατί η επαφή μεταξύ της λωρίδας επαφών και της λωρίδας ελατηρίων στους συνδετήρες One27 είναι ιδιαίτερα αξιόπιστη;
Στους συνδετήρες One27, η επαφή πραγματοποιείται μέσω ενός ελατηρίου διπλού σκέλους, το οποίο περικλείει τον ακροδέκτη της λωρίδας επαφών. Έτσι, ακόμη και σε περίπτωση μετατόπισης κατά τη σύνδεση, εξασφαλίζεται αξιόπιστη επαφή σε τουλάχιστον μία πλευρά του ακροδέκτη. Επιπλέον, η επαφή πραγματοποιείται μέσω της λείας, κυλινδρικής επιφάνειας του ελατηρίου επαφής. Έτσι, αποκλείεται η τριβή της επιφάνειας επαφής και η δημιουργία ρινισμάτων κατά τη σύνδεση των βυσμάτων One27.
Είναι οι σύνδεσμοι πλακετών SMT One27 της ept συμβατοί με άλλους συνδέσμους που διατίθενται στην αγορά;
Το σύστημα συνδέσμων One27 είναι πλήρως συμβατό με τους συνδέσμους άλλων κατασκευαστών. Η συμβατότητα των συνδέσμων One27 επιβεβαιώνεται σε εκθέσεις δοκιμών, τις οποίες μπορείτε να ζητήσετε στη διεύθυνση sales@ept.de.
Σε ποιες εφαρμογές χρησιμοποιούνται οι σύνδεσμοι πλακέτας One27;
Οι σύνδεσμοι SMT One27 είναι κατάλληλοι για όλες τις εφαρμογές όπου απαιτείται η ανθεκτική σύνδεση πλακετών κυκλωμάτων με περιορισμένο χώρο. Χάρη στις διάφορες διαθέσιμες διατάξεις, ύψη κατασκευής και τεχνικές σύνδεσης των βυσμάτων One27, διατηρείτε πλήρη ευελιξία όσον αφορά τη διάταξη των πλακετών που πρόκειται να συνδεθούν, καθώς και τον τρόπο σύνδεσης. Είτε στοιβαγμένες παράλληλα σε διαφορετικές αποστάσεις, οριζόντια η μία δίπλα στην άλλη, σε ορθή γωνία ή μέσω καλωδίου επίπεδης ταινίας – ο τρόπος σύνδεσης των πλακετών μεταξύ τους εξαρτάται αποκλειστικά από εσάς.
Ποια ρεύματα μπορούν να μεταφερθούν με τους συνδετήρες One27;
Ένας σύνδεσμος One27 50 ακίδων μεταφέρει έως 1,4 A σε θερμοκρασία περιβάλλοντος 20 °C. Για ακριβείς πληροφορίες, παρακαλούμε ζητήστε τις εκθέσεις δοκιμών μας στη διεύθυνση sales@ept.de.
Ποια απόκλιση αντέχουν οι σύνδεσμοι πλακέτας One27 κατά τη σύνδεση;
Οι σύνδεσμοι One27 διαθέτουν υψηλή ανοχή μετατόπισης. Έτσι, κατά τη σύνδεση των ακροδεκτών και των πλακέτων ακροδεκτών, επιτρέπεται μετατόπιση του κέντρου κατά 0,7 mm στον διαμήκη και στον εγκάρσιο άξονα. Η ανοχή γωνιακής κλίσης είναι 4° διαμήκως και 2° εγκάρσια.
Η σειρά ακροδεκτών One27 IDC διατίθεται και χωρίς καλώδιο επίπεδης ταινίας;
Ναι, η ept προσφέρει τη σειρά IDC της οικογένειας προϊόντων One27 και χωρίς καλώδιο. Έτσι, μπορείτε να πραγματοποιήσετε οι ίδιοι τη συναρμολόγηση του καλωδίου και να επιλέξετε το μήκος του καλωδίου ανάλογα με τις ανάγκες σας. Παρακαλούμε να λάβετε υπόψη τις οδηγίες συναρμολόγησης.
Ωστόσο, η ept σας προσφέρει επίσης την εξατομικευμένη συναρμολόγηση καλωδίων για τη σειρά IDC One27, προσαρμοσμένη στις ανάγκες σας.
Η ept διαθέτει τη σειρά One27 IDC έτοιμη με καλώδιο;
Ναι, η ept προσφέρει τη σειρά One27 IDC με τεχνολογία κοπής και σύσφιξης, μαζί με την κατασκευή καλωδίων. Μπορείτε να επιλέξετε ελεύθερα την κατεύθυνση των συνδετήρων, τον αριθμό των πόλων τους καθώς και το μήκος του καλωδίου. Επιπλέον, έχετε τη δυνατότητα να επιλέξετε ανάμεσα σε τρεις διαφορετικούς τύπους καλωδίων.
Διατίθενται οι σύνδεσμοι SMT One27 και σε συσκευασία Tape & Reel;
Ναι, οι σύνδεσμοι SMT της σειράς One27 διατίθενται συνήθως σε συσκευασία τύπου «Tape and Reel», η οποία επιτρέπει την πλήρως αυτοματοποιημένη επεξεργασία μέσω συστήματος «Pick-and-Place». Μπορείτε επίσης να μας ρωτήσετε για άλλους τύπους συσκευασίας. Η σειρά One27 IDC διατίθεται γενικά σε συσκευασία τύπου «Tray».
Οι σύνδεσμοι πλακέτας One27 είναι εξαρτήματα με πιστοποίηση UL;
Ναι, οι σύνδεσμοι One27 της ept είναι εξαρτήματα αναγνωρισμένα από την UL στις ΗΠΑ και τον Καναδά.
Οι σύνδεσμοι πλακέτας ept συμμορφώνονται με την οδηγία RoHS;
Η RoHS (Restriction of the use of certain Hazardous Substances) είναι η οδηγία για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικές και ηλεκτρονικές συσκευές.
Βεβαιώνουμε ότι οι σύνδεσμοι One27 της ept συμμορφώνονται με την οδηγία RoHS 2011/65/ΕΕ, σύμφωνα με τη βεβαίωση RoHS. Περισσότερες πληροφορίες θα βρείτε στην ενότητα RoHS & REACH.
Μαρτυρίες
Σεβόμαστε την επιθυμία των πελατών μας για διακριτικότητα και, ως εκ τούτου, δεν αναφέρουμε πηγές παρακάτω.
Ωστόσο, εγγυόμαστε ανεπιφύλακτα την αυθεντικότητα αυτών των δηλώσεων.
Ωστόσο, εγγυόμαστε ανεπιφύλακτα την αυθεντικότητα αυτών των δηλώσεων.
Οι σύντομοι χρόνοι παράδοσης των συνδετήρων πλακετών One27 ήταν καθοριστικοί για την απόφασή μας να προμηθευτούμε τους απαιτούμενους συνδετήρες με βήμα 1,27 mm από την ept.
Στην περίπτωση των συνδετήρων One27, μπορούμε να διατηρήσουμε τη διάταξη της πλακέτας που χρησιμοποιείται ήδη. Έτσι, μπορούμε να μεταβούμε στους συνδετήρες SMT της ept πολύ εύκολα και χωρίς αλλαγές στο σχεδιασμό.
Χάρη στη μετατόπιση των ακροδεκτών στις γωνιακές λωρίδες One27 της ept, δεν χρειάζεται να χρησιμοποιήσουμε δεύτερη κάμερα για να διασφαλίσουμε την ποιότητα της συγκόλλησης.
Χάρη στην ept, μπορούμε πλέον να προμηθευόμαστε τη σειρά ακροδεκτών IDC με βήμα 1,27 mm και ως ξεχωριστά εξαρτήματα, δηλαδή χωρίς καλωδιακή συναρμολόγηση.
Η δοκιμή συγκόλλησης για τους συνδετήρες SMT One27 της ept με έπεισε για την άριστη επεξεργασιμότητα αυτών των συνδετήρων. Ποτέ πριν δεν είχα δει τους συνδετήρες με τέτοιο μάτι κατά τη διαδικασία επιλογής!
Δεν είχα δει μέχρι τώρα καμία άμεση απόδειξη για το πόσο καλά συγκολλώνται οι σύνδεσμοι στην πλακέτα κυκλώματος. Η δοκιμή συγκόλλησης των συνδέσμων πλακέτας One27 μου άνοιξε τα μάτια: εδώ φαίνεται πράγματι πόσο σταθερή είναι η συγκόλληση των επαφών στην πλακέτα κυκλώματος.
Για εμάς ήταν πολύ χρήσιμο το γεγονός ότι μπορούσαμε να προμηθευτούμε χύμα πλακέτες IDC με βήμα 1,27 mm και τόσο μεγάλη ποικιλία αριθμών επαφών.
Θα θέλαμε πολύ να σας επισκεφτούμε στην όμορφη έδρα σας, ωστόσο, από άποψη ποιότητας, δεν υπάρχει λόγος για μια επίσκεψη
