PC/104, PC/104-Plus
Τα PC/104 και PC/104-Plus είναι πρότυπα για υπολογιστές σε μορφή μονάδας (CoM) που χρησιμοποιούνται σε βιομηχανικούς υπολογιστές. Σε αντίθεση με άλλους γνωστούς τύπους μορφής, οι μονάδες αυτές στοιβάζονται. Με αυτόν τον τρόπο μπορούν να δημιουργηθούν σύνθετα υπολογιστικά συστήματα. Τα PC/104 και PC/104-Plus προσφέρουν πλήρη συμβατότητα υλικού και λογισμικού σε έναν εξαιρετικά μικρό τύπο (96 mm x 90 mm) με ένα τυποποιημένο σύστημα διαύλου (ISA). Χάρη σε αυτή την τυποποίηση, μπορούν να χρησιμοποιηθούν μαζί διαφορετικές κάρτες PC/104 για την εκπλήρωση μιας συγκεκριμένης εργασίας.
Χαρακτηριστικά
- Αποδεδειγμένη τεχνολογία συμπίεσης της ept με το Tcom press®
- PC/104-Plus, διαθέσιμη και σε απόσταση
- 22 mm. Προστατευτικά καλύμματα ως αξεσουάρ
- Δυνατότητα
- τροποποίησης του αριθμού των επαφών και/ή της μηχανικής αντοχής. Βήμα 2,54 mm
Εφαρμογές
- Σύνδεση πλακέτας με πλακέτα για απόσταση μεταξύ πλακετών 15,24 mm και 22 mm
PC/104: Επισκόπηση
Φίλτρα

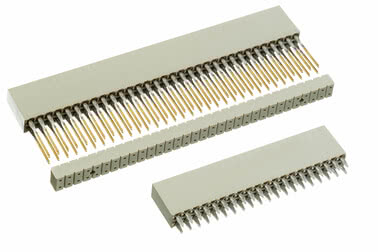

Συνδετήρας PC/104
Συνδετήρας PC/104 Αρ. 962-40202-03
Μήκος σύνδεσης 3,4 mm, Αριθμός πόλων 40, Κατηγορία ποιότητας 3
Παράλληλη
Επιμετάλλωση μέσω οπών με συγκόλληση
Συνδετήρας PC/104 Αρ. 962-40206-03
Μήκος σύνδεσης 3,4 mm, Αριθμός πόλων 40, Κατηγορία ποιότητας 2
Παράλληλη
Επιμετάλλωση μέσω οπών με συγκόλληση
Συνδετήρας PC/104 Αρ. 962-40322-03
Μήκος σύνδεσης 3,4 mm, Αριθμός πόλων 64, Κατηγορία ποιότητας 3
Παράλληλη
Επιμετάλλωση μέσω οπών με συγκόλληση
Συνδετήρας PC/104 Αρ. 962-40326-03
Μήκος σύνδεσης 3,4 mm, Αριθμός πόλων 64, Κατηγορία ποιότητας 2
Παράλληλη
Επιμετάλλωση μέσω οπών με συγκόλληση
Συνδετήρας PC/104 Αρ. 962-60202-03
Μήκος σύνδεσης 3,4 mm, Αριθμός πόλων 40, Κατηγορία ποιότητας 3
Παράλληλη
Τεχνολογία Press-fit
Συνδετήρας PC/104 Αρ. 962-60202-12
Μήκος σύνδεσης 12,2 mm, Αριθμός πόλων 40, Κατηγορία ποιότητας 3
Παράλληλη
Τεχνολογία Press-fit
Συνδετήρας PC/104 Αρ. 962-60206-03
Μήκος σύνδεσης 3,4 mm, Αριθμός πόλων 40, Κατηγορία ποιότητας 2
Παράλληλη
Τεχνολογία Press-fit
Συνδετήρας PC/104 Αρ. 962-60206-12
Μήκος σύνδεσης 12,2 mm, Αριθμός πόλων 40, Κατηγορία ποιότητας 2
Παράλληλη
Τεχνολογία Press-fit
Συνδετήρας PC/104 Αρ. 962-60322-03
Μήκος σύνδεσης 3,4 mm, Αριθμός πόλων 64, Κατηγορία ποιότητας 3
Παράλληλη
Τεχνολογία Press-fit
Συνδετήρας PC/104 Αρ. 962-60322-12
Μήκος σύνδεσης 12,2 mm, Αριθμός πόλων 64, Κατηγορία ποιότητας 3
Παράλληλη
Τεχνολογία Press-fit
Συνδετήρας PC/104 Αρ. 962-60326-03
Μήκος σύνδεσης 3,4 mm, Αριθμός πόλων 64, Κατηγορία ποιότητας 2
Παράλληλη
Τεχνολογία Press-fit
Συνδετήρας PC/104 Αρ. 962-60326-12
Μήκος σύνδεσης 12,2 mm, Αριθμός πόλων 64, Κατηγορία ποιότητας 2
Παράλληλη
Τεχνολογία Press-fit
Συνδετήρας PC/104-Plus
Συνδετήρας PC/104-Plus Αρ. 272-30000-31
Μήκος σύνδεσης 2,8 mm, Αριθμός πόλων 60, Κατηγορία ποιότητας 3
Παράλληλη
Τεχνολογία Press-fit

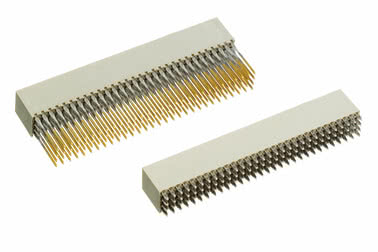

Συνδετήρας PC/104-Plus
Συνδετήρας PC/104-Plus Αρ. 264-40303-02
Μήκος σύνδεσης 2,8 mm, Αριθμός πόλων 120, Κατηγορία ποιότητας 3
Παράλληλη
Επιμετάλλωση μέσω οπών με συγκόλληση
Συνδετήρας PC/104-Plus Αρ. 264-60303-02
Μήκος σύνδεσης 2,8 mm, Αριθμός πόλων 120, Κατηγορία ποιότητας 3
Παράλληλη
Τεχνολογία Press-fit
Συνδετήρας PC/104-Plus Αρ. 264-60303-12
Μήκος σύνδεσης 12 mm, Αριθμός πόλων 120, Κατηγορία ποιότητας 3
Παράλληλη
Τεχνολογία Press-fit

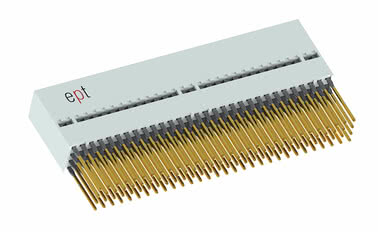

Υποδοχή PC/104-Plus 22 mm
Υποδοχή PC/104-Plus 22 mm Αρ. 264-61303-02
Μήκος σύνδεσης 2,8 mm, Αριθμός πόλων 120, Κατηγορία ποιότητας 3, για απόσταση 22 mm μεταξύ πλακετών
Παράλληλη
Τεχνολογία Press-fit
Υποδοχή PC/104-Plus 22 mm Αρ. 264-61303-12
Μήκος σύνδεσης 12 mm, Αριθμός πόλων 120, Κατηγορία ποιότητας 3, για απόσταση 22 mm μεταξύ πλακετών
Παράλληλη
Τεχνολογία Press-fit

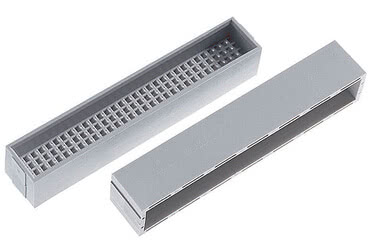

Αξεσουάρ PC/104-Plus
Διαχωριστικά PC/104-Plus Αρ. 264-16302
Αριθμός πόλων 120
Κάλυμμα PC/104-Plus Αρ. 264-17302
Αριθμός πόλων 120
Άλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση
Χαρακτηριστικά
Οι σύνδεσμοι PC/104 και PC/104-Plus ξεχωρίζουν χάρη στην αποδεδειγμένη τεχνολογία συμπίεσης Tcom press® της ept. Με αυτούς τους συνδέσμους είναι δυνατή η υλοποίηση αποστάσεων μεταξύ πλακετών 15,24 mm και 22 mm. Οι τροποποιήσεις στον αριθμό των επαφών και/ή στη μηχανική αντοχή σας δίνουν τη δυνατότητα να βρείτε απόλυτα εξατομικευμένες λύσεις.
Σύνοψη λεπτομερειών
Σύνοψη λεπτομερειών
Κατασκευάζουμε τους εξατομικευμένους συνδετήρες σας, με ακριβή προσαρμογή στις ανάγκες της εφαρμογής σας.
τώρα εξατομικευμένους συνδετήρες
- Άλλος αριθμός πόλων
- Άλλα ύψη στοίβαξης
- Εναλλακτικές επικαλύψεις επαφών
τώρα εξατομικευμένους συνδετήρες
Τα πρότυπα PC/104 και PC/104-Plus
Λόγω των ολοένα και πιο ισχυρών εξαρτημάτων, κατέστη αναγκαία η επέκταση του συστήματος PC/104 με ένα ταχύτερο σύστημα διαύλου. Για τον λόγο αυτό, το σύστημα PC/104 συμπληρώθηκε με τον δίαυλο PCI. Αυτή η συμπλήρωση ονομάστηκε προδιαγραφή PC/104-Plus.
Συνδέσεις PC/104 και
PC/104-Plus Ενώ ο δίαυλος PC/104 αποτελείται από δύο συνδέσεις που μπορούν να τοποθετηθούν παράλληλα μεταξύ τους, με 40 και 64 ακίδες και βήμα 2,54 mm, στο PC/104-Plus διατίθενται ήδη 120 ακίδες σε απόσταση 2,00 mm σε 4 σειρές.

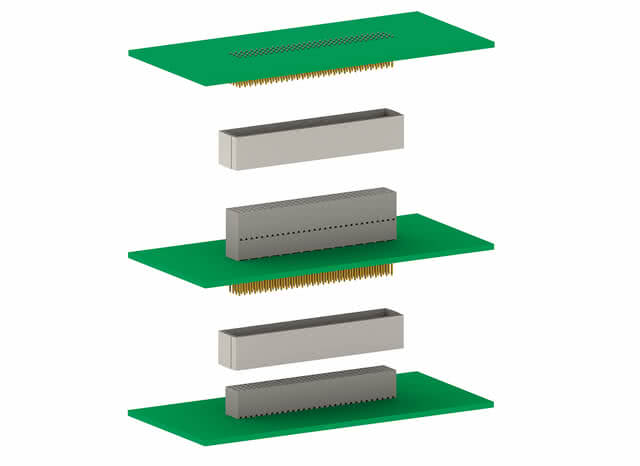

Χάρη στη χρήση συνδετήρων με ζώνη μεταφοράς (μακριές ακίδες) με τεχνική πρεσαρίσματος, μπορούν να στοιβάζονται άνετα πολλές πλακέτες η μία πάνω στην άλλη (βλ. εικόνα). Οι αποστάσεις που καθορίζονται από το PC/104 Consortium τηρούνται με τη χρήση αποστατών και καλυμμάτων.
Η πρόσθετη χρήση αποστατικών πείρων δεν είναι πλέον απαραίτητη.
Συνδέσεις PC/104 και
PC/104-Plus Ενώ ο δίαυλος PC/104 αποτελείται από δύο συνδέσεις που μπορούν να τοποθετηθούν παράλληλα μεταξύ τους, με 40 και 64 ακίδες και βήμα 2,54 mm, στο PC/104-Plus διατίθενται ήδη 120 ακίδες σε απόσταση 2,00 mm σε 4 σειρές.
Χάρη στη χρήση συνδετήρων με ζώνη μεταφοράς (μακριές ακίδες) με τεχνική πρεσαρίσματος, μπορούν να στοιβάζονται άνετα πολλές πλακέτες η μία πάνω στην άλλη (βλ. εικόνα). Οι αποστάσεις που καθορίζονται από το PC/104 Consortium τηρούνται με τη χρήση αποστατών και καλυμμάτων.
Η πρόσθετη χρήση αποστατικών πείρων δεν είναι πλέον απαραίτητη.
Από τη σκοπιά του προγραμματιστή
«Οι συνδετήρες της ept διακρίνονται για την εξαιρετική ποιότητα κοπής τους, κάτι που γίνεται ιδιαίτερα εμφανές από την καθαρή διαμόρφωση των ακροδεκτών. Χάρη στην ποιότητα κατασκευής και στα διαθέσιμα επίπεδα ποιότητας, εξασφαλίζεται μεγάλος αριθμός κύκλων σύνδεσης. Οι σύνδεσμοι ept PC/104 και PC/104-Plus διατίθενται με τη γνωστή και δοκιμασμένη στην αγορά ζώνη συμπίεσης Tcom press® και εξασφαλίζουν έτσι μέγιστη αξιοπιστία σε όλες τις πιθανές εφαρμογές.
Σε αυτόν τον συνδετήρα, οι λωρίδες επαφών πιέζονται στη θέση τους με ένα απλό εργαλείο πίεσης με επίπεδη πλάκα. Με αυτόν τον τρόπο, εξαλείφονται τα έξοδα για την επίπονη χειροκίνητη συγκόλληση και δεν απαιτείται καμία επιπλέον επεξεργασία στους ακροδέκτες. (γέφυρες συγκόλλησης, πιτσιλιές κασσίτερου) Κατά την πίεση των λωρίδων επαφών με τους ακροδέκτες μεταφοράς, ένα σώμα καθοδήγησης ωθείται προς τα πάνω από κάτω, το οποίο σταθεροποιεί τους ακροδέκτες μεταφοράς. Επιπλέον, αυτό χρησιμεύει ως διαχωριστικό, έτσι ώστε να επιτυγχάνεται η απόσταση των 0,6" κατά τη σύνδεση των μονάδων.»
Σε αυτόν τον συνδετήρα, οι λωρίδες επαφών πιέζονται στη θέση τους με ένα απλό εργαλείο πίεσης με επίπεδη πλάκα. Με αυτόν τον τρόπο, εξαλείφονται τα έξοδα για την επίπονη χειροκίνητη συγκόλληση και δεν απαιτείται καμία επιπλέον επεξεργασία στους ακροδέκτες. (γέφυρες συγκόλλησης, πιτσιλιές κασσίτερου) Κατά την πίεση των λωρίδων επαφών με τους ακροδέκτες μεταφοράς, ένα σώμα καθοδήγησης ωθείται προς τα πάνω από κάτω, το οποίο σταθεροποιεί τους ακροδέκτες μεταφοράς. Επιπλέον, αυτό χρησιμεύει ως διαχωριστικό, έτσι ώστε να επιτυγχάνεται η απόσταση των 0,6" κατά τη σύνδεση των μονάδων.»
Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με το PC/104 και το PC/104-Plus
Διατίθεται το μονωτικό σώμα των βυσμάτων PC/104 και PC/104 Plus σε διάφορα χρώματα; Πρέπει το σώμα σύνδεσης των βυσμάτων PC/104 και PC/104 Plus να παραγγελθεί ξεχωριστά ως εξάρτημα; Ποια είναι η ιδιαιτερότητα των συνδετήρων PC/104 και PC/104 Plus;
Διατίθεται το μονωτικό σώμα των βυσμάτων PC/104 και PC/104 Plus σε διάφορα χρώματα;
Οι υποδοχές PC/104 και PC/104 Plus με εγκατάσταση με πίεση διατίθενται από την ept στα χρώματα γκρι και μαύρο.
Πρέπει το σώμα σύνδεσης των βυσμάτων PC/104 και PC/104 Plus να παραγγελθεί ξεχωριστά ως εξάρτημα;
Το στήριγμα, το οποίο σταθεροποιεί τον πείρο σύνδεσης κατά τη διαδικασία εισαγωγής, αποτελεί μέρος του βασικού εξοπλισμού των συνδετήρων εισαγωγής.
Ποια είναι η ιδιαιτερότητα των συνδετήρων PC/104 και PC/104 Plus;
Οι σύνδεσμοι PC/104 και PC/104-Plus ξεχωρίζουν χάρη στην δοκιμασμένη τεχνολογία συμπίεσης Tcom press® της ept. Επιπλέον, με αυτούς τους συνδέσμους είναι δυνατή η υλοποίηση αποστάσεων μεταξύ πλακετών 15,24 mm και 22 mm.
