Float27 - Η λύση μας στον τομέα των πλωτών εγκαταστάσεων
Βασικά χαρακτηριστικά
- Πλέγμα 1,27 mm, απόσταση
- μεταξύ πλακετών 26,1 mm
- έως 30,7 mm, ανοχή ± 0,8 mm στις διαστάσεις X και Y, επικάλυψη
- επαφών έως 2,4 mm στην κατεύθυνση Z
Πλεονεκτήματα
- Υψηλή αντοχή σε κραδασμούς και κρούσεις
- Μείωση της καταπόνησης στην περιοχή σύνδεσης και στο σημείο συγκόλλησης
- Χαμηλές δυνάμεις μετατόπισης

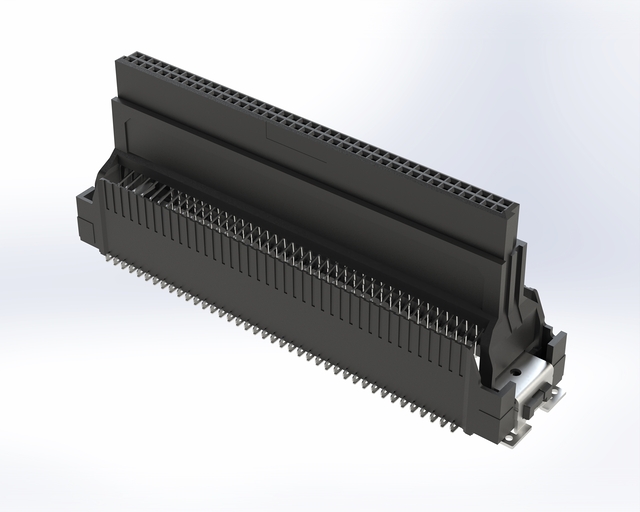

Float27: Επισκόπηση

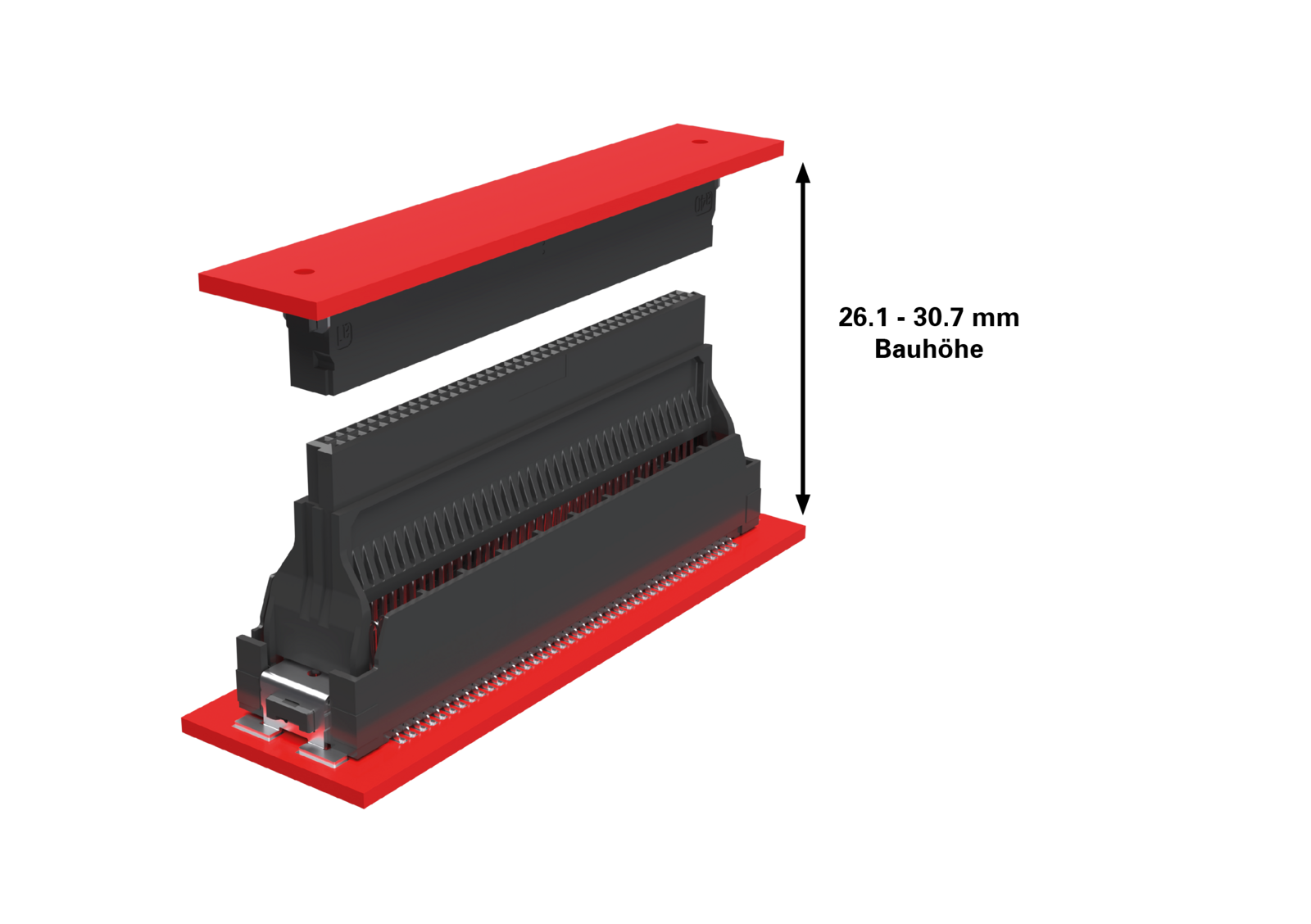

Ευθεία θηλυκός σύνδεσμος
Ευθεία σειρά τρυπών
One27 Λωρίδα πριονιών χαμηλού προφίλ Αρ. 413-52080-51
One27 Λωρίδα μαχαιριών μεσαίου προφίλ Αρ. 413-53080-51
One27 Λωρίδα μαχαιριών υψηλού προφίλ Αρ. 403-54080-51
Ευθεία αρσενικός σύνδεσμος
Άλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση

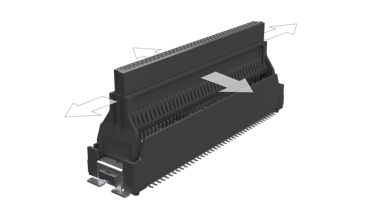

Τα βασικά χαρακτηριστικά του πλωτού συνδετήρα Float27 SMT
- ± 0,8 mm Αντιστάθμιση ανοχής
- στους άξονες X και Y
- κατά τη διάρκεια της σύνδεσης
- καθώς και όταν η σύνδεση έχει ολοκληρωθεί
Τεχνικά χαρακτηριστικά του συνδετήρα Float27
Σύνοψη λεπτομερειών
για τη σωστή σύνδεση των ακροδεκτών τύπου «Messer» και «θηλυκός σύνδεσμος»
για την αντιστάθμιση της μετατόπισης στο κέντρο και της γωνιακής μετατόπισης (γωνιακή απευθυγράμμιση) κατά τη σύνδεση
σταθερή σύνδεση με την πλακέτα κυκλώματος
βέλτιστη επεξεργασία χάρη στην ακριβή τοποθέτηση
Αξιόπιστη συγκόλληση κατά την επεξεργασία
υψηλή σταθερότητα και αντοχή του σημείου συγκόλλησης (σημείο κόλλησης)
Σύνοψη λεπτομερειών
για ασφαλή και αξιόπιστη σύνδεση
αξιόπιστη επαφή χάρη στην επαφή σε κυλινδρισμένη, λεία επιφάνεια
Υψηλή αξιοπιστία χάρη στην υψηλή αντιστάθμιση ανοχών (αντιστάθμιση ανοχών)
για την επίτευξη υψηλής αντιστάθμισης ανοχής
Float27 Συνδέσεις πλακέτας κυκλώματος
, με βήμα 1,27 mm και λειτουργία «floating», προσφέρουν ακριβώς αυτό και πολλά περισσότερα: χάρη στην υψηλή αντιστάθμιση ανοχής έως ± 0,8 mm, είναι ιδανικοί για μια πληθώρα εφαρμογών που υπόκεινται σε εξαιρετικά υψηλές καταπονήσεις από κρούσεις και κραδασμούς, πρέπει να γεφυρώνουν μεγάλες αποστάσεις μεταξύ πλακετών και, επιπλέον, υποβάλλονται σε αυτοματοποιημένη επεξεργασία. Μέσω του συνδυασμού της σειράς επαφών Float27 με τις διάφορες μορφές κατασκευής των σειρών επαφών One27, καθώς και χάρη στην μεγάλη περιοχή επικάλυψης, μπορεί να καλυφθεί σχεδόν κάθε απόσταση μεταξύ πλακετών από 26,1 έως 30,7 mm. Εγγυόμαστε τη βέλτιστη δυνατότητα επεξεργασίας των συνδετήρων πλακετών SMT χάρη σε ανοχή κοπλαναρικότητας μόλις 0,1 mm. Επιπλέον, η μέγιστη ανθεκτικότητα επιτυγχάνεται χάρη στην επαφή ελατηρίου διπλού σκέλους.
Δοκιμάστε οι ίδιοι τους συνδετήρες Float27 και παραγγείλετε αμέσως τα δωρεάν δείγματά σας!»
Dominik Dotzer, Διευθυντής Προϊόντων ept GmbH
Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με τους συνδετήρες πλακετών SMT της Float27
Πώς μπορούν να επεξεργαστούν οι SMT-σύνδεσμος Float27;
Το σύστημα συνδέσμων Float27 επεξεργάζεται με την τεχνολογία επιφανειακής συναρμολόγησης (Surface Mount Technology, SMT) και, ως εκ τούτου, συγκολλάται απευθείας πάνω στις πλακέτες κυκλωμάτων. Οι πείροι πείρος τοποθέτησης, που βρίσκονται στην κάτω πλευρά των συνδέσμων Float27, εγγυώνται την ακριβή τοποθέτηση πάνω στην πλακέτα κυκλωμάτων. Η ept εξασφαλίζει επίσης ομοπλαναρότητα των επαφών έως 0,1 mm, προκειμένου να διασφαλιστεί η αξιόπιστη συγκόλληση κατά τη διάρκεια της επεξεργασίας.
Με ποιους τρόπους μπορούν να συνδεθούν μεταξύ τους οι πλακέτες κυκλωμάτων με τους SMT-Steckverbindern Float27;
Μέσω του συνδυασμού με τις διάφορες σειρές αρσενικών σύνδεσμων της οικογένειας One27-οικογένεια συνδέσμων, μπορούν να πραγματοποιηθούν συνδέσεις πλακετών κυκλωμάτων σε παράλληλη και γωνιακή διάταξη.
Ποιες αποστάσεις μεταξύ πλακετών μπορούν να επιτευχθούν με τους συνδετήρες Float27;

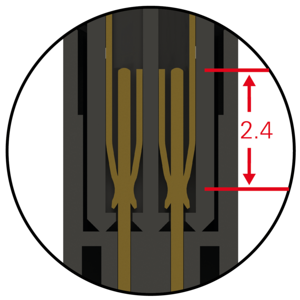

Με τους σύνδεσμους πλακέτας Float27 μπορεί να επιτευχθεί ελάχιστη απόσταση μεταξύ πλακετών (απόσταση μεταξύ πλακετών) 26,1 mm και μέγιστη απόσταση 30,70 mm. Αυτό καθίσταται δυνατό, αφενός, χάρη στην μεγάλη περιοχή επικάλυψης (Übersteckbereich) των 2,4 mm. Έτσι, οι ακροδέκτες (Messer- και θηλυκός σύνδεσμος) μπορούν να απομακρυνθούν μεταξύ τους έως και 1,5 mm, εξασφαλίζοντας παράλληλα βέλτιστη και αξιόπιστη επαφή.
Γιατί η επαφή μεταξύ της λωρίδας με λεπίδες (Messer-Leiste) και της λωρίδας με ελατήρια (θηλυκός σύνδεσμος) στα σύνδεσμα Float27 είναι ιδιαίτερα αξιόπιστη;
Η επαφή στις συνδέσεις Float27 πραγματοποιείται μέσω ενός ελατηρίου διπλού σκέλους (θηλυκή επαφή), το οποίο περικλείει τον ακροδέκτη (ακίδα επαφής) της λωρίδας επαφών (αρσενικός σύνδεσμος). Επιπλέον, η επαφή πραγματοποιείται μέσω της λείας, κυλινδρικής επιφάνειας τηςθηλυκής επαφής. Έτσι, αποκλείεται η τριβή της επιφάνειας επαφής και η δημιουργία ρινισμάτων κατά τη σύνδεση των βυσμάτων Float27.
Για ποιες εφαρμογές χρησιμοποιούνται οι σύνδεσμοι πλακετώνσύνδεσμος πλακέτας Float27;
Οι σύνδεσμοι Float27 (σύνδεσμος) είναι κατάλληλοι για όλες τις εφαρμογές με υψηλές καταπονήσεις από κρούσεις και κραδασμούς. Η αντιστάθμιση της ανοχής (αντιστάθμιση ανοχών) μέσω του μαεάνδρου ανακουφίζει την περιοχή συγκόλλησης, μειώνει την καταπόνηση στο σημείο συγκόλλησης (σημείο κόλλησης) και εξασφαλίζει χαμηλές δυνάμεις μετατόπισης. Οι σύνδεσμοι Float27 (σύνδεσμος) είναι επίσης κατάλληλοι για αυτοματοποιημένη διαδικασία συναρμολόγησης ή όταν πρέπει να συγκολληθούν περισσότεροι σύνδεσμοι σε ένα κύκλωμα. Οι ανοχές κατασκευής αντισταθμίζονται από τη λειτουργία «floating» έως ± 0,8 mm.
Ποιες ανοχές αντισταθμίζουν οι σύνδεσμοι πλακετών (σύνδεσμος πλακέτας) της Float27;
Οι σύνδεσμοι Float27 (σύνδεσμος) επιτρέπουν υψηλή αντιστάθμιση ανοχών (αντιστάθμιση ανοχών). Έτσι, κατά τη σύνδεση των ακροδεκτών τύπου «Messer» και «θηλυκός σύνδεσμος», καθώς και όταν είναι συνδεδεμένοι, επιτρέπεται ανοχή μετατόπισης ± 0,8 mm στον διαμήκη και εγκάρσιο άξονα. Επιπλέον, η κάλυψη επαφής (ολίσθηση επαφής) έως 2,4 mm προσφέρει αυτή την υψηλή αντιστάθμιση ανοχών και στην κατεύθυνση Ζ.
Μπορεί ο έλεγχος της συγκόλλησης των SMT σύνδεσμος Float27 στην πλακέτα να πραγματοποιηθεί μέσω αυτόματης οπτικής επιθεώρησης (AOI);
Ναι, ο σχεδιασμός των επαφών των βυσμάτων Float27 έχει σχεδιαστεί για αυτόματο οπτικό έλεγχο μετά τη συγκόλληση. Οι επαφές των βυσμάτων Float27 για σύνδεσμος πλακέτας είναι διατεταγμένες σε μετατόπιση, έτσι ώστε ο αυτόματος οπτικός έλεγχος να μπορεί να πραγματοποιηθεί από τη μία πλευρά.
Οι σύνδεσμος πλακετών ept συμμορφώνονται με την οδηγία RoHS;
Η RoHS (Restriction of the use of certain Hazardous Substances) είναι η οδηγία για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικές και ηλεκτρονικές συσκευές.
Επιβεβαιώνουμε ότι οι σύνδεσμος Float27 της ept συμμορφώνονται με την οδηγία RoHS 2011/65/ΕΕ, σύμφωνα με την πιστοποίηση RoHS. Περισσότερες πληροφορίες θα βρείτε στην ενότητα RoHS & REACH.
