DIN 41612 Συνδέσεις πλακετών (σύνδεσμος πλακέτας)
DIN 41612: Επισκόπηση
Προϊόντα DIN 41612DIN 41612 Συνδέσεις πλακετών (σύνδεσμος πλακέτας) – η δέσμευση ποιότητας της EPTΟι βύσματα πλακέτας μας: ✓ αξιόπιστα, ✓ ανθεκτικά, ✓ σε πολλές παραλλαγέςΧαρακτηριστικά του συνδετήρα DIN 41612 για εφαρμογές πλακέτα-προς-πλακέτατεχνολογία press-fit Tcom pressΤύποι κατασκευήςΑπό τη σκοπιά του προγραμματιστήΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣΜαρτυρίες
Χαρακτηριστικά
- Δυνατότητα
- διάφορων τεχνολογιών σύνδεσης. Προπορευόμενες και υστερούσες επαφές κατόπιν αιτήματος
- Προκέντρωση
- Διάφορα μήκη
- ακίδων. Έως 160 επαφές ανά σύνδεσμος. Διατίθενται
- σύνδεσμος
- με δύο έως πέντε σειρές. σύνδεσμος με βήμα 2,54 mm ή 5,08 mm.
- Ευρύ φάσμα εξαρτημάτων όπως Shroud, board lock, κωδικοποίηση
- Βύσματα διακόπτη για αλυσιδωτή σύνδεση (Daisy Chaining
- ) με διεθνή πιστοποίηση, π.χ. σύμφωνα με το πρότυπο UL
- Μεταφορά σήματος έως 1,5 A
- Μεταφορά ρεύματος έως 5,6 A ή 15 A
- Οι κλιπ στερέωσης και οι κωδικοποιήσεις προσφέρουν στους σχεδιαστές και τους χρήστες επιπλέον ασφάλεια και μια πληθώρα δυνατοτήτων εφαρμογής.
Εφαρμογές

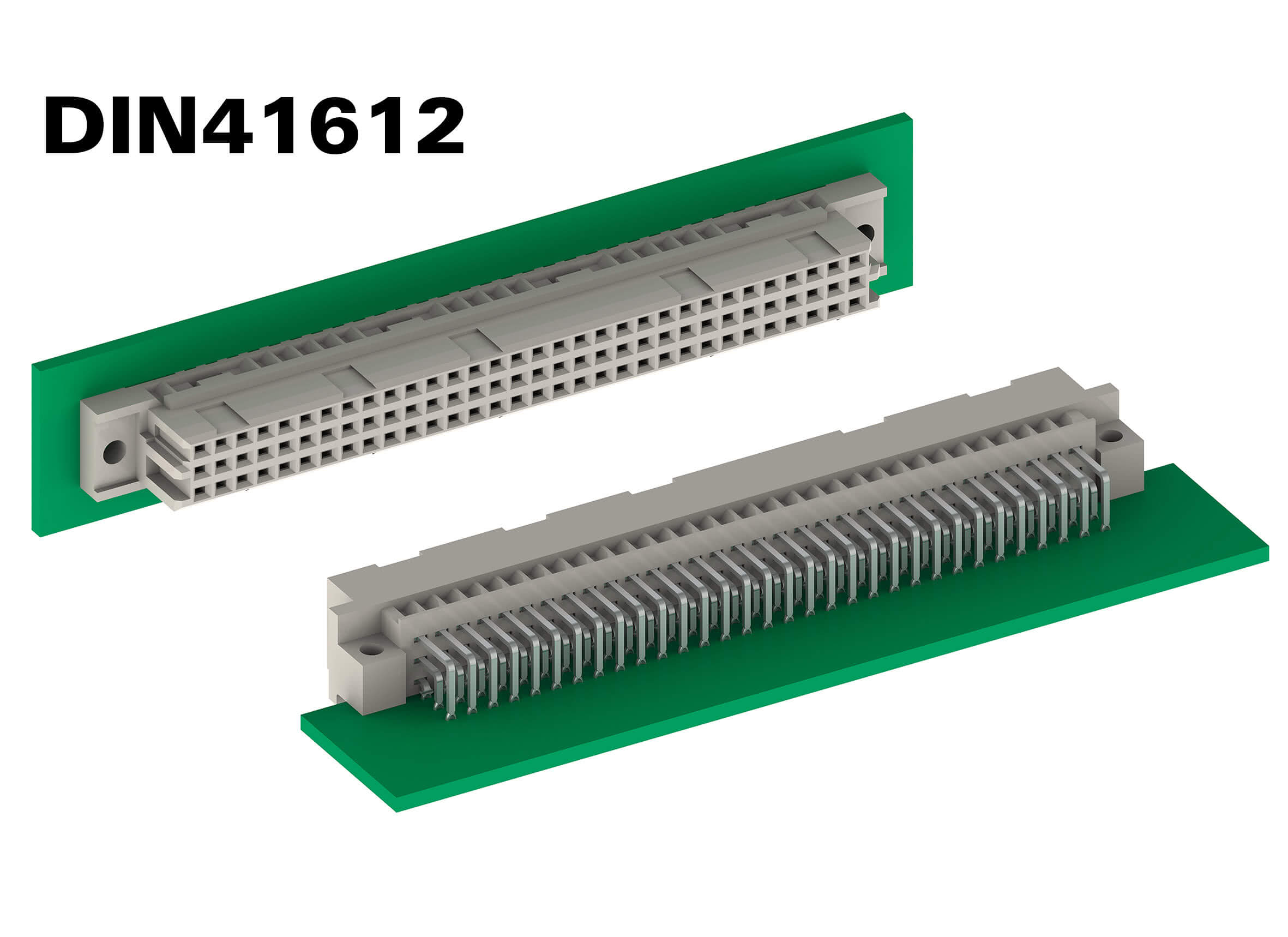

- backplane – θυγατρική πλακέτα, τεχνολογία 19 ιντσών (VME)
- , Board-to-Board, παράλληλη ή στοιβαγμένη
- , υψηλό ρεύμα,
- χρήση ως περιφερειακός σύνδεσμος για εξωτερικές διεπαφές από την πλευρά
- της καλωδίωσης σε μεγαλύτερες αποστάσεις μέσω καλωδιοταινία
Φίλτρα

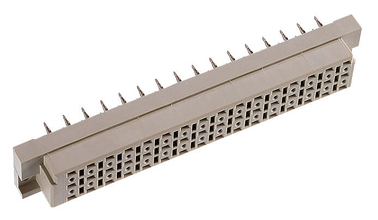

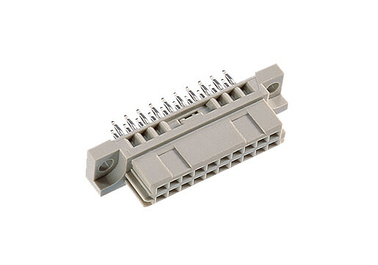

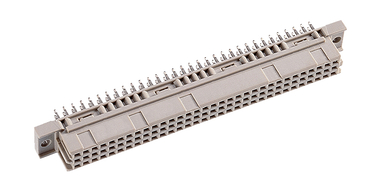

Ευθεία θηλυκός σύνδεσμος

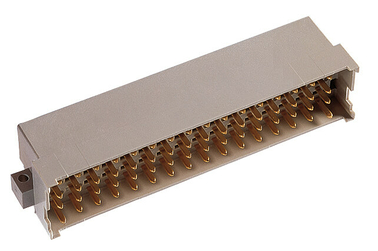

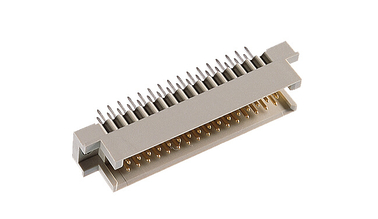

Ευθεία αρσενικός σύνδεσμος

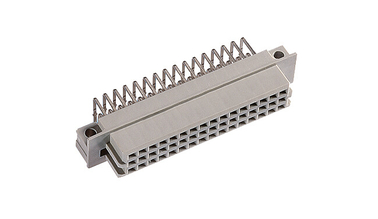

θηλυκός σύνδεσμος 90°

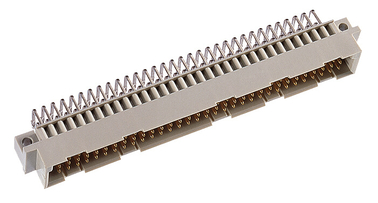

αρσενικός σύνδεσμος 90°

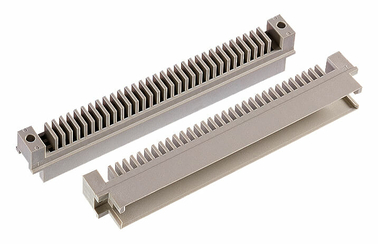

σύνδεσμος με μεταγωγικές επαφές
VME 64x

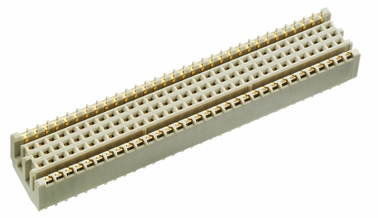

DIN 41612 VME 64x σύνδεσμος με ελατήρια Αρ. 306-61067-12
Μήκος σύνδεσης 4,6 mm, Αριθμός πόλων 160, Τεχνολογία Press-fit, Κατηγορία ποιότητας 1, χωρίς φλάντζα
Ορθογώνια
Τεχνολογία Press-fit
Ανθεκτικό
DIN 41612 VME 64x σύνδεσμος με ελατήρια Αρ. 306-62067-12
Μήκος σύνδεσης 4,6 mm, Αριθμός πόλων 160, Τεχνολογία Press-fit, Κατηγορία ποιότητας 1, Φλάντζα ANSI
Ορθογώνια
Τεχνολογία Press-fit
Ανθεκτικό
DIN 41612 VME 64x σύνδεσμος με ελατήρια Αρ. 306-67069-14
Μήκος σύνδεσης 17 mm, με ζώνη σύνδεσης κατηγορίας ποιότητας 1, Αριθμός πόλων 160, Τεχνολογία Press-fit, Κατηγορία ποιότητας 1, Φλάντζα ANSI
Ορθογώνια
Τεχνολογία Press-fit
Ανθεκτικό
DIN 41612 VME 64x σύνδεσμος με ελατήρια Αρ. 306-60067-12
Μήκος σύνδεσης 4,6 mm, Αριθμός πόλων 160, Τεχνολογία Press-fit, Κατηγορία ποιότητας 1, Φλάντζα DIN
Ορθογώνια
Τεχνολογία Press-fit
Ανθεκτικό
DIN 41612 VME 64x σύνδεσμος με ελατήρια Αρ. 306-65069-14
Μήκος σύνδεσης 17 mm, με ζώνη σύνδεσης κατηγορίας ποιότητας 1, Αριθμός πόλων 160, Τεχνολογία Press-fit, Κατηγορία ποιότητας 1, Φλάντζα DIN
Ορθογώνια
Τεχνολογία Press-fit
Ανθεκτικό
DIN 41612 VME 64x σύνδεσμος με ελατήρια Αρ. 306-66069-14
Μήκος σύνδεσης 17 mm, με ζώνη σύνδεσης κατηγορίας ποιότητας 1, Αριθμός πόλων 160, Τεχνολογία Press-fit, Κατηγορία ποιότητας 1, χωρίς φλάντζα
Ορθογώνια
Τεχνολογία Press-fit
Ανθεκτικό
Αξεσουάρ
Κωδικοποίηση DIN 41612, τύποι B και C Αρ. 104-19003
για τα μοντέλα Β και Γ, αποτρέπει την εσφαλμένη τοποθέτηση εξαρτημάτων, 1 τεμάχιο αντιστοιχεί σε 4 σφήνες
DIN 41612 Κάλυμμα C/R Αρ. 115-15302
για πάχος πλακέτας 3,2 mm, για στύλους μήκους 17 mm, C/R
Ορθογώνια
DIN 41612 Κάλυμμα C/R Αρ. 115-15401
για πάχος πλακέτας 2,4 mm, για στύλους μήκους 13 mm, C/R
Ορθογώνια
DIN 41612 Κάλυμμα C/R Αρ. 115-15301
για πάχος πλακέτας 2,4 mm, για στύλους μήκους 17 mm, C/R
Ορθογώνια
DIN 41612 Κάλυμμα C/R Αρ. 115-15402
για πάχος πλακέτας 3,2 mm, για στύλους μήκους 13 mm, C/R
Ορθογώνια
DIN 41612 Καπάκι που κινείται με δυσκολία Αρ. 115-15405
για πάχος πλακέτας 3,2 mm, για στύλους μήκους 13 mm, Το C/R δεν λειτουργεί ομαλά
Ορθογώνια
DIN 41612 Κάλυμμα με δύσκολη κίνηση χωρίς φλάντζα Αρ. 115-15408
για πάχος πλακέτας 3,2 mm, για στύλους μήκους 13 mm, C/R με δύσκαμπτο μηχανισμό, χωρίς φλάντζα
Ορθογώνια
DIN 41612 Shroud C/R με παξιμάδι Αρ. 115-15701
για πάχος πλακέτας 3,2 mm, για στύλους μήκους 13 mm, C/R με παξιμάδι
Ορθογώνια
DIN 41612 Shroud C/R με παξιμάδι Αρ. 115-15702
για πάχος πλακέτας 3,2 mm, για στύλους μήκους 17 mm, C/R με παξιμάδι
Ορθογώνια

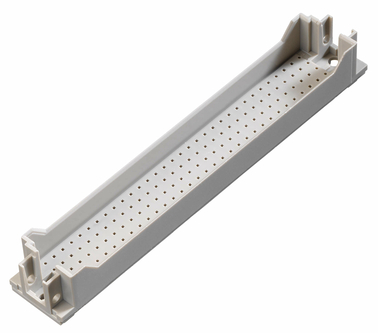

DIN 41612 Shroud VME Αρ. 315-15401
για πάχος πλακέτας 3,4 mm, Μήκος στύλου 17 mm, x = 6 mm
Ορθογώνια
DIN 41612 Shroud VME Αρ. 315-15402
για πάχος πλακέτας 4,6 mm, Μήκος στύλου 17 mm, x = 4,8 mm
Ορθογώνια

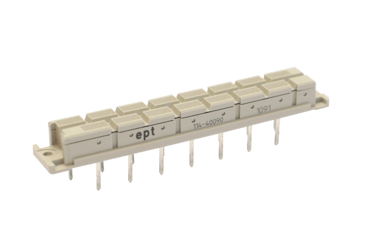

Κωδικοποίηση DIN 41612, τύποι H11 και H15 Αρ. 114-30000
Πλαστική γλώσσα κωδικοποίησης
Άλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση
DIN 41612 Συνδέσεις πλακετών (σύνδεσμος πλακέτας) – η δέσμευση ποιότητας της EPT
Προσωπική και εξατομικευμένη
εξυπηρέτηση: Οι σύντομες διαδρομές, οι γρήγοροι χρόνοι απόκρισης και οι ίδιοι έμπειροι υπεύθυνοι επικοινωνίας για χρόνια σας εγγυώνται υψηλή ποιότητα πληροφοριών, καθώς και εξοικονόμηση χρόνου και κόστους.
Φυσικά, στην ept θα χαρούμε πάντα να σας υποδεχτούμε σε ένα από τα εργοστάσιά μας!
εξυπηρέτηση: Οι σύντομες διαδρομές, οι γρήγοροι χρόνοι απόκρισης και οι ίδιοι έμπειροι υπεύθυνοι επικοινωνίας για χρόνια σας εγγυώνται υψηλή ποιότητα πληροφοριών, καθώς και εξοικονόμηση χρόνου και κόστους.
Φυσικά, στην ept θα χαρούμε πάντα να σας υποδεχτούμε σε ένα από τα εργοστάσιά μας!
Αξιόπιστη και γρήγορη
Η ept συνδυάζει μακροχρόνια αξιοπιστία και σταθερότητα με υψηλή ευελιξία, χάρη στην ευρεία ανεξαρτησία από προμηθευτές και στο δικό της τμήμα κατασκευής εργαλείων (κατασκευή εργαλείων). Για εσάς, αυτό σημαίνει συντομότερο «time to market», γρήγορες και σαφείς απαντήσεις στις ερωτήσεις σας, καθώς και τη δυνατότητα να καθορίζετε και να διαχειρίζεστε αυτόνομα τις προτεραιότητές σας.
Η ept συνδυάζει μακροχρόνια αξιοπιστία και σταθερότητα με υψηλή ευελιξία, χάρη στην ευρεία ανεξαρτησία από προμηθευτές και στο δικό της τμήμα κατασκευής εργαλείων (κατασκευή εργαλείων). Για εσάς, αυτό σημαίνει συντομότερο «time to market», γρήγορες και σαφείς απαντήσεις στις ερωτήσεις σας, καθώς και τη δυνατότητα να καθορίζετε και να διαχειρίζεστε αυτόνομα τις προτεραιότητές σας.
Εξαιρετική συνολική ποιότητα
Το χαμηλότερο ποσοστό σφαλμάτων που υπάρχει στην αγορά και η υψηλή αξιοπιστία των παραδόσεων (έγκαιρη παράδοση) σας εγγυώνται χαμηλό κίνδυνο βλάβης και την αποφυγή δαπανηρών διακοπών γραμμής παραγωγής. Αυτή η δήλωση υποστηρίζεται από ένα λειτουργικό σύστημα διαχείρισης ποιότητας και περιβάλλοντος, πιστοποιημένο σύμφωνα με τα πρότυπα ISO 9001, ISO 14001 και TS 16949.
Η εσωτερική παραγωγή με δικά μας εργαλεία, καθώς και το εσωτερικό τμήμα γαλβανισμού (ηλεκτρολυτική επιμετάλλωση), εξασφαλίζουν υψηλή ποιότητα προϊόντων και συνεχείς, αξιόπιστους ελέγχους.
Το χαμηλότερο ποσοστό σφαλμάτων που υπάρχει στην αγορά και η υψηλή αξιοπιστία των παραδόσεων (έγκαιρη παράδοση) σας εγγυώνται χαμηλό κίνδυνο βλάβης και την αποφυγή δαπανηρών διακοπών γραμμής παραγωγής. Αυτή η δήλωση υποστηρίζεται από ένα λειτουργικό σύστημα διαχείρισης ποιότητας και περιβάλλοντος, πιστοποιημένο σύμφωνα με τα πρότυπα ISO 9001, ISO 14001 και TS 16949.
Η εσωτερική παραγωγή με δικά μας εργαλεία, καθώς και το εσωτερικό τμήμα γαλβανισμού (ηλεκτρολυτική επιμετάλλωση), εξασφαλίζουν υψηλή ποιότητα προϊόντων και συνεχείς, αξιόπιστους ελέγχους.
Οι βύσματα πλακέτας μας: ✓ αξιόπιστα, ✓ ανθεκτικά, ✓ σε πολλές παραλλαγές
Οι συνδετήρες πλακετών (σύνδεσμος πλακέτας) σύμφωνα με το πρότυπο DIN 41612 είναι βιομηχανικοί συνδετήρες υψηλής ποιότητας που έχουν δοκιμαστεί χιλιάδες φορές και χρησιμοποιούνται εδώ και πάνω από 50 χρόνια.
Ανθεκτικά
: Οι συνδετήρες πλακετών (σύνδεσμος) DIN41612 μπορούν να αντέξουν ακόμη και σε δύσκολες περιβαλλοντικές συνθήκες, όπως κρούσεις, δονήσεις, επιβλαβή αέρια και πολλά άλλα. Με τις ειδικές τεχνολογίες επαφών μας, εξασφαλίζουν στιβαρή κατασκευή και υψηλές ανοχές κατά τη σύνδεση και την τοποθέτηση. Κατά την επεξεργασία, μπορείτε να επιλέξετε μεταξύ της τεχνικής εισαγωγής με πίεση (τεχνολογία press-fit), της τεχνικής συγκόλλησης (έκδοση κόλλησης), της χειροκίνητης συγκόλλησης (χειροκίνητη κόλληση, Handsmithing, Handsmithing), της τεχνικής WireWrap, της Faston, της τεχνικής κοπής και σύσφιξης για καλώδια επίπεδης ταινίας (καλωδιοταινία) ή της THRT.
: Οι συνδετήρες πλακετών (σύνδεσμος) DIN41612 μπορούν να αντέξουν ακόμη και σε δύσκολες περιβαλλοντικές συνθήκες, όπως κρούσεις, δονήσεις, επιβλαβή αέρια και πολλά άλλα. Με τις ειδικές τεχνολογίες επαφών μας, εξασφαλίζουν στιβαρή κατασκευή και υψηλές ανοχές κατά τη σύνδεση και την τοποθέτηση. Κατά την επεξεργασία, μπορείτε να επιλέξετε μεταξύ της τεχνικής εισαγωγής με πίεση (τεχνολογία press-fit), της τεχνικής συγκόλλησης (έκδοση κόλλησης), της χειροκίνητης συγκόλλησης (χειροκίνητη κόλληση, Handsmithing, Handsmithing), της τεχνικής WireWrap, της Faston, της τεχνικής κοπής και σύσφιξης για καλώδια επίπεδης ταινίας (καλωδιοταινία) ή της THRT.
Αξιόπιστα
Τα τυποποιημένα πλακέτα μας σύνδεσμος με την τεχνολογία Tcom press®-τεχνολογία press-fit έχουν το χαμηλότερο ποσοστό σφαλμάτων που υπάρχει στην αγορά κατά τη χρήση. Σε συνδυασμό με την υψηλή έγκαιρη παράδοση, σας εγγυόμαστε χαμηλό κίνδυνο βλάβης και την αποφυγή δαπανηρών διακοπών γραμμής παραγωγής. Θα συμφωνήσουμε μαζί σας τις ημερομηνίες παράδοσης για τις παραγγελίες που προέρχονται απευθείας από εμάς. Σε περίπτωση καθυστέρησης παράδοσης λόγω εξωτερικών γεγονότων, θα σας ενημερώσουμε το συντομότερο δυνατόν και θα συμφωνήσουμε μια εναλλακτική ημερομηνία παράδοσης. Για παραγγελίες από τους συνεργάτες μας, παρακαλούμε επικοινωνήστε απευθείας με τον εκάστοτε συνεργάτη.
Τα τυποποιημένα πλακέτα μας σύνδεσμος με την τεχνολογία Tcom press®-τεχνολογία press-fit έχουν το χαμηλότερο ποσοστό σφαλμάτων που υπάρχει στην αγορά κατά τη χρήση. Σε συνδυασμό με την υψηλή έγκαιρη παράδοση, σας εγγυόμαστε χαμηλό κίνδυνο βλάβης και την αποφυγή δαπανηρών διακοπών γραμμής παραγωγής. Θα συμφωνήσουμε μαζί σας τις ημερομηνίες παράδοσης για τις παραγγελίες που προέρχονται απευθείας από εμάς. Σε περίπτωση καθυστέρησης παράδοσης λόγω εξωτερικών γεγονότων, θα σας ενημερώσουμε το συντομότερο δυνατόν και θα συμφωνήσουμε μια εναλλακτική ημερομηνία παράδοσης. Για παραγγελίες από τους συνεργάτες μας, παρακαλούμε επικοινωνήστε απευθείας με τον εκάστοτε συνεργάτη.
Μεγάλη ποικιλία παραλλαγών Με 12 βασικά σχήματα και 25 παραλλαγές,
προσφέρουμε σχεδόν την πλήρη γκάμα των βιομηχανικών συνδετήρων DIN 41612. Είτε πρόκειται για σύνδεσμο τύπου «θηλυκός σύνδεσμος», «αρσενικός σύνδεσμος», «σύνδεσμος με μεταγωγικές επαφές», VME64x ή παραλλαγή τύπου «Schneidklemm»· οι σύνδεσμοι πλακετών τυπωμένων κυκλωμάτων και οι συνδετήρες πλακετών DIN 41612 που διαθέτουμε έχουν πολλαπλές εφαρμογές και είναι εξαιρετικά αξιόπιστοι. Εάν χρειάζεστε άλλους συνδετήρες πλακέτας τύπου DIN 41612, μπορούμε να σας παρέχουμε επιπλέον παραλλαγές κατόπιν αιτήματος σε σύντομο χρονικό διάστημα.
προσφέρουμε σχεδόν την πλήρη γκάμα των βιομηχανικών συνδετήρων DIN 41612. Είτε πρόκειται για σύνδεσμο τύπου «θηλυκός σύνδεσμος», «αρσενικός σύνδεσμος», «σύνδεσμος με μεταγωγικές επαφές», VME64x ή παραλλαγή τύπου «Schneidklemm»· οι σύνδεσμοι πλακετών τυπωμένων κυκλωμάτων και οι συνδετήρες πλακετών DIN 41612 που διαθέτουμε έχουν πολλαπλές εφαρμογές και είναι εξαιρετικά αξιόπιστοι. Εάν χρειάζεστε άλλους συνδετήρες πλακέτας τύπου DIN 41612, μπορούμε να σας παρέχουμε επιπλέον παραλλαγές κατόπιν αιτήματος σε σύντομο χρονικό διάστημα.
Διαθεσιμότητα
: Είμαστε σε μεγάλο βαθμό ανεξάρτητοι από προμηθευτές. Το δικό μας τμήμα κατασκευής εργαλείων (κατασκευή εργαλείων) μας επιτρέπει να προσφέρουμε μακροχρόνια αξιοπιστία και σταθερότητα σε συνδυασμό με υψηλή ευελιξία. Έτσι, επωφελείστε από ταχύτερο χρόνο διάθεσης στην αγορά («time to market»). Η υπηρεσία εξυπηρέτησης πελατών μας απαντά στις ερωτήσεις σας γρήγορα και αξιόπιστα.
: Είμαστε σε μεγάλο βαθμό ανεξάρτητοι από προμηθευτές. Το δικό μας τμήμα κατασκευής εργαλείων (κατασκευή εργαλείων) μας επιτρέπει να προσφέρουμε μακροχρόνια αξιοπιστία και σταθερότητα σε συνδυασμό με υψηλή ευελιξία. Έτσι, επωφελείστε από ταχύτερο χρόνο διάθεσης στην αγορά («time to market»). Η υπηρεσία εξυπηρέτησης πελατών μας απαντά στις ερωτήσεις σας γρήγορα και αξιόπιστα.
Κατασκευασμένο στην ΕΕ
Η εσωτερική παραγωγή με δικά μας εργαλεία, καθώς και το εσωτερικό τμήμα γαλβανισμού (ηλεκτρολυτική επιμετάλλωση), εξασφαλίζουν υψηλή ποιότητα προϊόντων και συνεχείς, αξιόπιστους ελέγχους. Οι βιομηχανικοί σύνδεσμοί μας σύμφωνα με το πρότυπο DIN 41612 κατασκευάζονται στη Γερμανία και την Τσεχία.
Η εσωτερική παραγωγή με δικά μας εργαλεία, καθώς και το εσωτερικό τμήμα γαλβανισμού (ηλεκτρολυτική επιμετάλλωση), εξασφαλίζουν υψηλή ποιότητα προϊόντων και συνεχείς, αξιόπιστους ελέγχους. Οι βιομηχανικοί σύνδεσμοί μας σύμφωνα με το πρότυπο DIN 41612 κατασκευάζονται στη Γερμανία και την Τσεχία.
Πιστοποιήσεις
: Η EPT είναι πιστοποιημένη σύμφωνα με τα πρότυπα ISO 9001, ISO 14001 και TS 16949. Μπορείτε να βρείτε εδώ τις πιστοποιήσεις, τις εγκρίσεις και τις εκθέσεις δοκιμών μας για τις ΗΠΑ και τον Καναδά, καθώς και τα έγγραφα σχετικά με τις οδηγίες RoHS, REACH, POP, ανακύκλωση και το ερωτηματολόγιό μας για τα ορυκτά από ζώνεςορυκτά από περιοχές συγκρούσεων.
: Η EPT είναι πιστοποιημένη σύμφωνα με τα πρότυπα ISO 9001, ISO 14001 και TS 16949. Μπορείτε να βρείτε εδώ τις πιστοποιήσεις, τις εγκρίσεις και τις εκθέσεις δοκιμών μας για τις ΗΠΑ και τον Καναδά, καθώς και τα έγγραφα σχετικά με τις οδηγίες RoHS, REACH, POP, ανακύκλωση και το ερωτηματολόγιό μας για τα ορυκτά από ζώνεςορυκτά από περιοχές συγκρούσεων.
Χαρακτηριστικά του συνδετήρα DIN 41612 για εφαρμογές πλακέτα-προς-πλακέτα
Ιδιαίτερα ως βιομηχανικός σύνδεσμος, ο σύνδεσμος DIN 41612 εξακολουθεί να χρησιμοποιείται ευρέως. Έτσι, για παράδειγμα, ο δίαυλος VME, ο οποίος διατίθεται στην αγορά εδώ και πάνω από 35 χρόνια, βασίζεται σε συνδέσμους DIN. Με αυτόν τον τρόπο κατάφερε να εξασφαλίσει μια πολύ καλή θέση στον τομέα των βιομηχανικών υπολογιστών και εξακολουθεί να χρησιμοποιείται ακόμη και σε νέες εξελίξεις. Η ποικιλία των διαφορετικών τύπων κατασκευής και τεχνολογιών σύνδεσης (τεχνολογία press-fit, κόλληση με εμβάπτιση, χειροκίνητη κόλληση, τεχνική wire wrap, Crimp και THR) των συνδεσμών πλακέτας DIN καλύπτει ένα ευρύ φάσμα εφαρμογών. Επιπλέον, η στιβαρή και αξιόπιστη κατασκευή εξασφαλίζει και στο μέλλον τη θέση αυτών των συνδεσμών πλακέτας κυκλωμάτων. Με τους σύνδεσμους DIN 41612 υλοποιούνται σήμερα εφαρμογές στον τομέα της μετάδοσης σημάτων, καθώς και της μετάδοσης υψηλότερων ρευμάτων. Και αυτό σε όλους τους τομείς της βιομηχανικής ηλεκτρονικής: από την τεχνολογία ελέγχου και τους ελεγκτές κινητήρων έως τους βιομηχανικούς υπολογιστές.
Περισσότερες πληροφορίες σχετικά με τους σύνδεσμους πλακετών DIN 41612 σύνδεσμος:
Περισσότερες πληροφορίες σχετικά με τους σύνδεσμους πλακετών DIN 41612 σύνδεσμος:
Προϊόντα DIN 41612DIN 41612 Συνδέσεις πλακετών (σύνδεσμος πλακέτας) – η δέσμευση ποιότητας της EPTΟι βύσματα πλακέτας μας: ✓ αξιόπιστα, ✓ ανθεκτικά, ✓ σε πολλές παραλλαγέςΧαρακτηριστικά του συνδετήρα DIN 41612 για εφαρμογές πλακέτα-προς-πλακέτατεχνολογία press-fit Tcom pressΤύποι κατασκευήςΑπό τη σκοπιά του προγραμματιστήΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣΜαρτυρίες
Σύνοψη λεπτομερειών
Σύνοψη λεπτομερειών

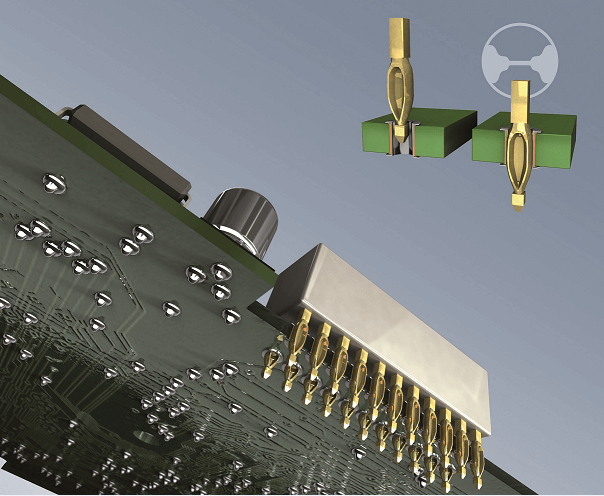

τεχνολογία press-fit Tcom press της ept
Λόγω της αυξανόμενης μικροποίησης των συγκροτημάτων και της υψηλότερης πυκνότητας εξαρτημάτων στις πλακέτες κυκλωμάτων, χρησιμοποιείται όλο και πιο συχνά η τεχνική της συγκόλλησης χωρίς συγκόλληση (τεχνολογία press-fit). Οι σύνδεσεις press-fit δημιουργούνται με την εισαγωγή ενός ακροδέκτη (pin) σε μια οπή της πλακέτας κυκλωμάτων με διαμπερή επαφή. Η διαμπερή επαφή (επιμεταλλωμένη οπή) επιτρέπει την ηλεκτρική σύνδεση μεταξύ αντίθετων στρωμάτων της πλακέτας. Για το σκοπό αυτό, διανοίγεται μια οπή μέσω της πλακέτας και εφαρμόζεται χαλκός ως υλικό φορέα.
Η επαφή πραγματοποιείται μέσω καθορισμένης και ελεγχόμενης δύναμης – ένα τεράστιο πλεονέκτημα για σταθερή ποιότητα και γρήγορη, απρόσκοπτη επεξεργασία. Το ιδιαίτερο χαρακτηριστικό: Το πείρο εισαγωγής (ακίδα press-fit) έχει μεγαλύτερη διαγώνιο από τη διάμετρο της οπής της πλακέτας. Η ευελιξία έγκειται στη ζώνη εισαγωγής (ζώνη press-fit).
Τα εργαλεία press-fit επιτρέπουν την ταυτόχρονη εισαγωγή πολλών συνδετήρων (σύνδεσμος). Σε αντίθεση με τη συγκόλληση, οι πλακέτες δεν υποβάλλονται σε θερμική καταπόνηση. Μεταξύ του πείρου εισαγωγής και του τοιχώματος της οπής δημιουργείται μια αεριοστεγής, μόνιμη, μηχανικά και ηλεκτρικά αγώγιμη σύνδεση με χαμηλή αντίσταση μετάδοσης (αντίσταση επαφής).
Η επαφή πραγματοποιείται μέσω καθορισμένης και ελεγχόμενης δύναμης – ένα τεράστιο πλεονέκτημα για σταθερή ποιότητα και γρήγορη, απρόσκοπτη επεξεργασία. Το ιδιαίτερο χαρακτηριστικό: Το πείρο εισαγωγής (ακίδα press-fit) έχει μεγαλύτερη διαγώνιο από τη διάμετρο της οπής της πλακέτας. Η ευελιξία έγκειται στη ζώνη εισαγωγής (ζώνη press-fit).
Τα εργαλεία press-fit επιτρέπουν την ταυτόχρονη εισαγωγή πολλών συνδετήρων (σύνδεσμος). Σε αντίθεση με τη συγκόλληση, οι πλακέτες δεν υποβάλλονται σε θερμική καταπόνηση. Μεταξύ του πείρου εισαγωγής και του τοιχώματος της οπής δημιουργείται μια αεριοστεγής, μόνιμη, μηχανικά και ηλεκτρικά αγώγιμη σύνδεση με χαμηλή αντίσταση μετάδοσης (αντίσταση επαφής).
Τα πλεονεκτήματά σας από τον συνδετήρα DIN 41612 χάρη στην τεχνική τεχνολογία press-fit της Tcom press®
- Ηλεκτρική, μηχανική, αεριοστεγής, ανθεκτική στη διάβρωση και χαμηλής αντίστασης σύνδεση
- Υψηλές δυνάμεις συγκράτησης
- Χωρίς σφάλματα συγκόλλησης, υπολείμματα ροής ή παρόμοια
- Χωρίς ανάγκη για επιπλέον
- πλύσιμο Χωρίς θερμική καταπόνηση της πλακέτας Euro
- Χωρίς θερμική καταπόνηση των ηλεκτρονικών εξαρτημάτων
- Δυνατότητα ανακύκλωσης με
- απλή συμπίεση Αποδοτική και οικονομική διαδικασία τοποθέτησης Δυνατότητα
- τοποθέτησης και στις δύο όψεις της πλακέτας
Προ- και ουστερούσα επαφή στον συνδετήρα DIN 41612
Η οικογένεια συνδετήρων DIN 41612/IEC 60603-2 (οικογένεια συνδέσμων) αποτελείται από 12 βασικά τύποι με συμπληρωματικές παραλλαγές. Για τους συνδετήρες DIN (σύνδεσμος) των τύπων B, C, R, D και E, μπορούν να χρησιμοποιηθούν αρσενικές επαφές με προπορεία κατά 0,8 mm ή 1,0 mm σε οποιαδήποτε θέση των σειρών a, b, c, d και e. Για τις κατασκευαστικές μορφές (τύπος) F και G είναι δυνατές προπορείες 1,3 mm.
Γιατί να χρησιμοποιήσετε προπορευόμενη ή υστερούσα επαφή;
Οι προπορευόμενες και υστερούσες επαφές χρησιμοποιούνται στην ηλεκτροτεχνική για την αποφυγή αιχμών τάσης και, κατά συνέπεια, υπερτάσης. Η σύνδεση με αυτές τις επαφές πραγματοποιείται πρώτα ή τελευταία και διακόπτεται επίσης πρώτα ή τελευταία.
Χρειάζεστε έναν σύνδεσμος με προπορευόμενες και υστερούσες επαφές;
Κανένα πρόβλημα. Σε εμάς μπορείτε να προμηθευτείτε ειδικές φορτώσεις επαφών για τους τύπους DIN B, C, R, D, E, F και G. Η προπορευόμενη επαφή μπορεί να τοποθετηθεί σε οποιαδήποτε επιθυμητή θέση.
Επικοινωνήστε μαζί μας »
Γιατί να χρησιμοποιήσετε προπορευόμενη ή υστερούσα επαφή;
Οι προπορευόμενες και υστερούσες επαφές χρησιμοποιούνται στην ηλεκτροτεχνική για την αποφυγή αιχμών τάσης και, κατά συνέπεια, υπερτάσης. Η σύνδεση με αυτές τις επαφές πραγματοποιείται πρώτα ή τελευταία και διακόπτεται επίσης πρώτα ή τελευταία.
Χρειάζεστε έναν σύνδεσμος με προπορευόμενες και υστερούσες επαφές;
Κανένα πρόβλημα. Σε εμάς μπορείτε να προμηθευτείτε ειδικές φορτώσεις επαφών για τους τύπους DIN B, C, R, D, E, F και G. Η προπορευόμενη επαφή μπορεί να τοποθετηθεί σε οποιαδήποτε επιθυμητή θέση.
Επικοινωνήστε μαζί μας »
Βύσματα πλακέτας DIN14162 - Τύποι
σύνδεσμος σήματος, με βήμα 2,54 mm
, σύμφωνα με το πρότυπο DIN 41612, τύπος B, Q + DIN 41612, τύπος C, R
Η διπλής σειράς κατασκευαστική μορφή B (τύπος B) και η τριπλής σειράς DIN 41612 τύπου C αποτελούνται από μια γωνιακή λωρίδα μαχαιριών και μια ευθεία λωρίδα ελατηρίων/θηλυκή ακιδοσειρά. Εάν απαιτούνται ευθείες λωρίδες μαχαιριών και γωνιακές λωρίδες ελατηρίων, διατίθενται η διπλής σειράς κατασκευαστική μορφή Q και η τριπλής σειράς R.
Και οι 4 σειρές διατίθενται σε εκδόσεις μισού και ενός τρίτου. Ως παραλλαγές σύνδεσης διατίθενται οι τεχνικές εισαγωγής με πίεση, συγκόλλησης σε κυματοειδές κύκλωμα και THR.
Δεδομένου ότι οι τύποι B και Q, καθώς και C και R, μπορούν να συνδυαστούν, υπάρχει η δυνατότητα σύνδεσης πλακετών κυκλωμάτων υπό γωνία 90°, παράλληλα ή και οριζόντια μεταξύ τους.

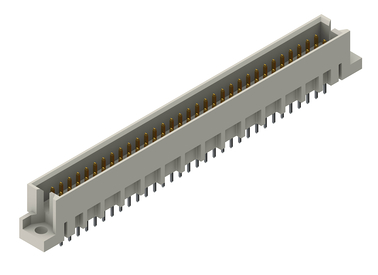

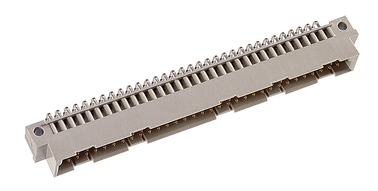

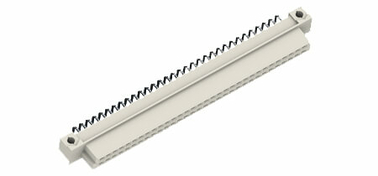

Συνδέσμοι DIN 41612 - Σειρές «τύπος» B + Q:
- τύπος B: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία
λωρίδα «αρσενικός σύνδεσμος» - τύπος Q: ευθεία λωρίδα «αρσενικός σύνδεσμος», γωνιακή λωρίδα «αρσενικός σύνδεσμος»
- 64
επαφές - Μήκος: 95 mm, Πλάτος: 8,6 mm

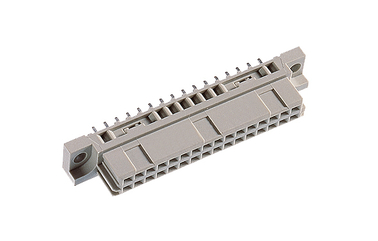

Συνδέσμοι DIN 41612 - τύπος B/2 + Q/2:
- τύπος B: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία λωρίδα
«θηλυκός σύνδεσμος» - τύπος Q: ευθεία λωρίδα «αρσενικός σύνδεσμος», γωνιακή
λωρίδα «θηλυκός σύνδεσμος» - 32
επαφές - Μήκος: 55 mm, Πλάτος: 8,6 mm

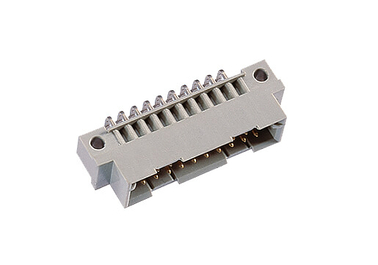

Βύσματα DIN 41612 - τύπος B/3 + Q/3:
- Τύπος B: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία λωρίδα
«θηλυκός σύνδεσμος» - Τύπος Q: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία λωρίδα
«θηλυκός σύνδεσμος» - 20
επαφές - Μήκος: 39 mm, πλάτος: 8,6 mm

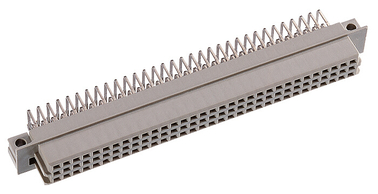

Βύσμα DIN 41612 - Τύποι C + R:
- Τύπος C: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία
λωρίδα «θηλυκός σύνδεσμος» - Τύπος R: ευθεία λωρίδα «αρσενικός σύνδεσμος», γωνιακή λωρίδα «θηλυκός σύνδεσμος»
- 96
επαφές - Μήκος: 95 mm, Πλάτος: 11 mm
Βύσμα DIN 41612 - Τύπος C/2 + R/2:
- Τύπος C: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία λωρίδα
«θηλυκός σύνδεσμος» - Τύπος R: ευθεία λωρίδα «αρσενικός σύνδεσμος», γωνιακή
λωρίδα «θηλυκός σύνδεσμος» - 48
επαφές - Μήκος: 55 mm, Πλάτος: 11 mm

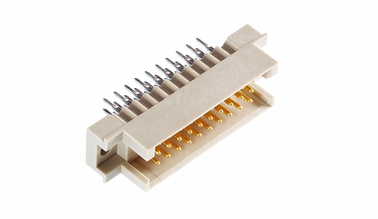

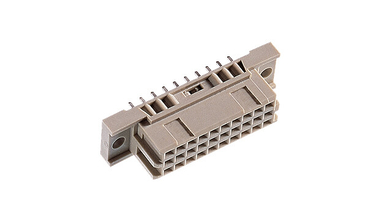

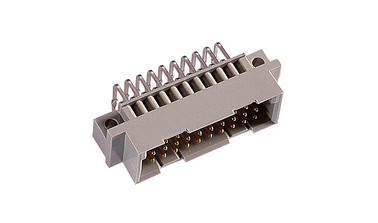

Βύσμα DIN 41612 - Τύπος C/3 + R/3:
- Τύπος C (τύπος C): γωνιακή λωρίδα επαφών τύπου «αρσενικός σύνδεσμος», ευθεία λωρίδα επαφών τύπου
«θηλυκός σύνδεσμος-» - Τύπος R (τύπος R): γωνιακή λωρίδα επαφών τύπου «αρσενικός σύνδεσμος», ευθεία λωρίδα επαφών τύπου
«θηλυκός σύνδεσμος-» - 30
επαφές - Μήκος: 39 mm, πλάτος: 11 mm
Με όλους τους προαναφερθέντες τύπους μπορούν να μεταφερθούν ρεύματα λειτουργίας έως 1,6 A στους 20 °C.
Οι σύνδεσμοι σήματος DIN (σύνδεσμος σήματος) χρησιμοποιούνται συχνά στον τομέα της πληροφορικής (IT/EDV) για τη σύνδεση καρτών επέκτασης (εμβυσματούμενη κάρτα) με πλακέτες διαύλου (backplane).
Και οι 4 σειρές διατίθενται σε εκδόσεις μισού και ενός τρίτου. Ως παραλλαγές σύνδεσης διατίθενται οι τεχνικές εισαγωγής με πίεση, συγκόλλησης σε κυματοειδές κύκλωμα και THR.
Δεδομένου ότι οι τύποι B και Q, καθώς και C και R, μπορούν να συνδυαστούν, υπάρχει η δυνατότητα σύνδεσης πλακετών κυκλωμάτων υπό γωνία 90°, παράλληλα ή και οριζόντια μεταξύ τους.
Συνδέσμοι DIN 41612 - Σειρές «τύπος» B + Q:
- τύπος B: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία
λωρίδα «αρσενικός σύνδεσμος» - τύπος Q: ευθεία λωρίδα «αρσενικός σύνδεσμος», γωνιακή λωρίδα «αρσενικός σύνδεσμος»
- 64
επαφές - Μήκος: 95 mm, Πλάτος: 8,6 mm
Συνδέσμοι DIN 41612 - τύπος B/2 + Q/2:
- τύπος B: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία λωρίδα
«θηλυκός σύνδεσμος» - τύπος Q: ευθεία λωρίδα «αρσενικός σύνδεσμος», γωνιακή
λωρίδα «θηλυκός σύνδεσμος» - 32
επαφές - Μήκος: 55 mm, Πλάτος: 8,6 mm
Βύσματα DIN 41612 - τύπος B/3 + Q/3:
- Τύπος B: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία λωρίδα
«θηλυκός σύνδεσμος» - Τύπος Q: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία λωρίδα
«θηλυκός σύνδεσμος» - 20
επαφές - Μήκος: 39 mm, πλάτος: 8,6 mm
Βύσμα DIN 41612 - Τύποι C + R:
- Τύπος C: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία
λωρίδα «θηλυκός σύνδεσμος» - Τύπος R: ευθεία λωρίδα «αρσενικός σύνδεσμος», γωνιακή λωρίδα «θηλυκός σύνδεσμος»
- 96
επαφές - Μήκος: 95 mm, Πλάτος: 11 mm
Βύσμα DIN 41612 - Τύπος C/2 + R/2:
- Τύπος C: γωνιακή λωρίδα «αρσενικός σύνδεσμος», ευθεία λωρίδα
«θηλυκός σύνδεσμος» - Τύπος R: ευθεία λωρίδα «αρσενικός σύνδεσμος», γωνιακή
λωρίδα «θηλυκός σύνδεσμος» - 48
επαφές - Μήκος: 55 mm, Πλάτος: 11 mm
Βύσμα DIN 41612 - Τύπος C/3 + R/3:
- Τύπος C (τύπος C): γωνιακή λωρίδα επαφών τύπου «αρσενικός σύνδεσμος», ευθεία λωρίδα επαφών τύπου
«θηλυκός σύνδεσμος-» - Τύπος R (τύπος R): γωνιακή λωρίδα επαφών τύπου «αρσενικός σύνδεσμος», ευθεία λωρίδα επαφών τύπου
«θηλυκός σύνδεσμος-» - 30
επαφές - Μήκος: 39 mm, πλάτος: 11 mm
Με όλους τους προαναφερθέντες τύπους μπορούν να μεταφερθούν ρεύματα λειτουργίας έως 1,6 A στους 20 °C.
Οι σύνδεσμοι σήματος DIN (σύνδεσμος σήματος) χρησιμοποιούνται συχνά στον τομέα της πληροφορικής (IT/EDV) για τη σύνδεση καρτών επέκτασης (εμβυσματούμενη κάρτα) με πλακέτες διαύλου (backplane).

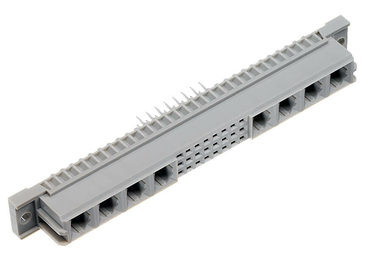

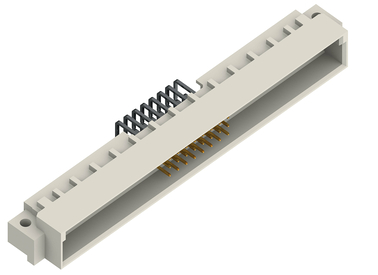

Σήμα και τροφοδοσία (30A) σε έναν συνδετήρα
πλακέτας DIN 41612, τύπου «τύπος» M
Ο τύπος M προσφέρει επαφές υψηλού ρεύματος (υψηλό ρεύμα-) και σημάτων σε ένα βύσμα. Σε αυτή την περίπτωση, η ευθεία σειρά επαφών με ελατήρια (θηλυκός σύνδεσμος-) και η γωνιακή σειρά επαφών τύπου μαχαιριού (αρσενικός σύνδεσμος-) μπορούν προαιρετικά να εξοπλιστούν με 6 επαφές σήματος και 10 ομοαξονικές επαφές, ή με 24/8, 42/6, 60/4, 78/2. Επιπλέον, η σειρά M (σειρά) διατίθεται επίσης στις εκδόσεις M/2 – 30/2 και M/3 – 12/2.
Αυτή η παραλλαγή των συνδετήρων πλακετών (σύνδεσμος) χρησιμοποιείται, για παράδειγμα, σε συστήματα ελέγχου για εγκαταστάσεις εμφιάλωσης.
Αυτή η παραλλαγή των συνδετήρων πλακετών (σύνδεσμος) χρησιμοποιείται, για παράδειγμα, σε συστήματα ελέγχου για εγκαταστάσεις εμφιάλωσης.

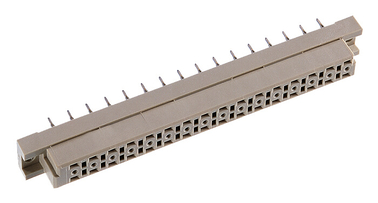

βήμα 5,08 mm – Ισχύς (5,6 A)
DIN 41612 τύπος D, E + DIN 41612 τύπος F, G + DIN 41612 τύπος F επίπεδη, G επίπεδη
Όσοι επιθυμούν να μεταφέρουν ρεύματα έως 5,6 A μπορούν να χρησιμοποιήσουν τη διπλής σειράς DIN 41612 τύπος D και την τριπλής σειράς DIN 41612 τύπος E. Και οι δύο παραλλαγές έχουν βήμα 5,08 mm. Από προεπιλογή, η αρσενικός σύνδεσμος είναι γωνιακός και η θηλυκός σύνδεσμος ευθεία.

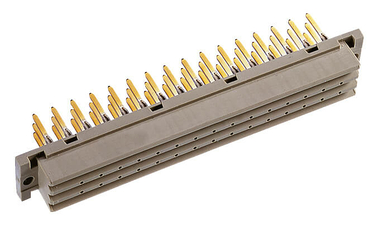

Για την ίδια εφαρμογή, αλλά με πιο στιβαρή κατασκευή, προορίζονται οι σύνδεσμοι πλακέτας DIN 41612 τύπου F (τριπλής σειράς) και DIN 41612 τύπου G (τετραπλής σειράς). Και για τους δύο τύπους συνδετήρων πλακέτας (σύνδεσμος πλακέτας-Typen), η σειρά υποδοχών (θηλυκή ακιδοσειρά-Typen) διατίθεται, εκτός από το τυπικό ύψος, και σε χαμηλότερη έκδοση. Έτσι, μπορούν να επιτευχθούν διαφορετικές αποστάσεις μεταξύ πλακετών.
Οι τύποι DIN 41612 τύπος F και DIN 41612 τύπος G χρησιμοποιούνται κυρίως στον τομέα της σιδηροδρομικής τεχνολογίας (σιδηροδρομικός τομέας).

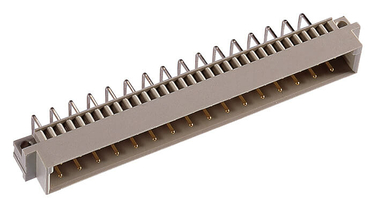

τύπος D (Τύπος D)
:- 32
επαφές- 2 σειρές
τύπος E (Τύπος E)
:- 48
επαφές- 2 σειρές

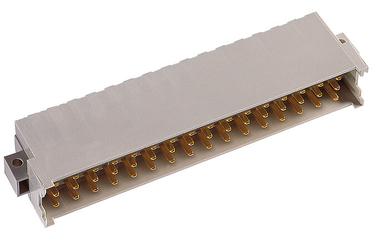

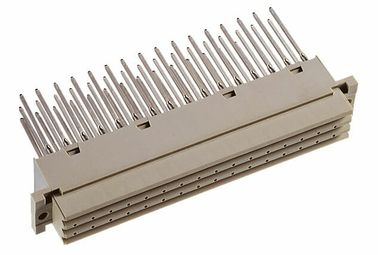

τύπος F (Τύπος F)
:- 48
επαφές- 3 σειρές
τύπος F επίπεδη
:- 48
επαφές- 3 σειρές

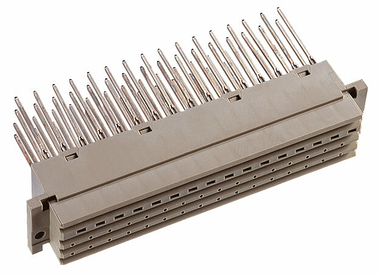

τύπος G (Τύπος G)
:- 64
επαφές- 4 σειρές

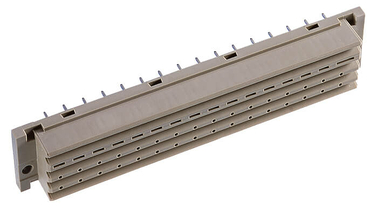

τύπος G επίπεδη
:- 64
επαφές- 4 σειρές
Για την ίδια εφαρμογή, αλλά με πιο στιβαρή κατασκευή, προορίζονται οι σύνδεσμοι πλακέτας DIN 41612 τύπου F (τριπλής σειράς) και DIN 41612 τύπου G (τετραπλής σειράς). Και για τους δύο τύπους συνδετήρων πλακέτας (σύνδεσμος πλακέτας-Typen), η σειρά υποδοχών (θηλυκή ακιδοσειρά-Typen) διατίθεται, εκτός από το τυπικό ύψος, και σε χαμηλότερη έκδοση. Έτσι, μπορούν να επιτευχθούν διαφορετικές αποστάσεις μεταξύ πλακετών.
Οι τύποι DIN 41612 τύπος F και DIN 41612 τύπος G χρησιμοποιούνται κυρίως στον τομέα της σιδηροδρομικής τεχνολογίας (σιδηροδρομικός τομέας).
τύπος D (Τύπος D)
:- 32
επαφές- 2 σειρές
τύπος E (Τύπος E)
:- 48
επαφές- 2 σειρές
τύπος F (Τύπος F)
:- 48
επαφές- 3 σειρές
τύπος F επίπεδη
:- 48
επαφές- 3 σειρές
τύπος G (Τύπος G)
:- 64
επαφές- 4 σειρές
τύπος G επίπεδη
:- 64
επαφές- 4 σειρές

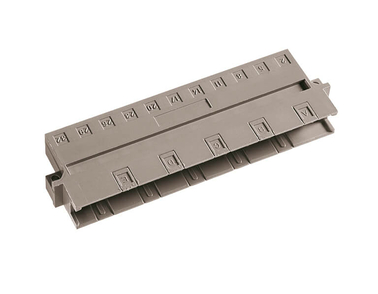

βήμα 5,08 mm με σύνδεση Faston 15A
DIN 41612 H11, DIN 41612 H15, μικτός τύπος DIN 41612 H7/F24

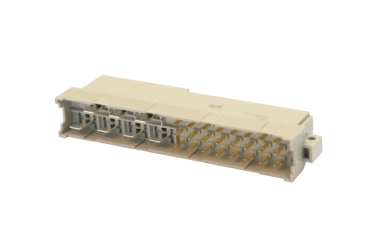

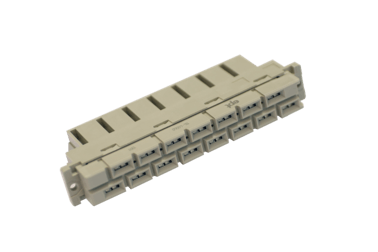

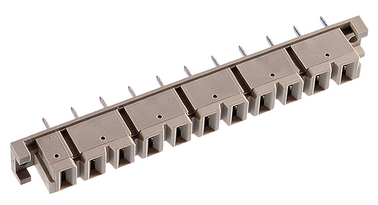

Για μια σύνδεση Faston χρειάζεστε DIN 41612 H11, DIN 41612 H15 ή τον μικτό τύπο DIN 41612 H7/F24. Οι σειρές ακίδων (θηλυκός σύνδεσμος) των H11 και H15 διατίθενται σε δύο διαφορετικά ύψη. Μια ενδιαφέρουσα σειρά ακροδεκτών είναι η H7/F25. Διαθέτει 7 ακροδέκτες Faston (15 A) και 24 ακροδέκτες τροφοδοσίας (5,6 A).
Υποδοχές πλακέτας
VME 64x για συστήματα διαύλου πολλαπλών χρηστών Vita
Μια ιδιαιτερότητα της σειράς DIN 41612 (σειρά) αποτελεί η 5-reihige VME64x θηλυκός σύνδεσμος. Με 160 επαφές, αυτή η σειρά διατίθεται σε 3 διαφορετικές παραλλαγές και 2 μήκη επαφών, με την τεχνική της εισαγωγής με πίεση (τεχνολογία press-fit). Η τρέχουσα έκδοση VME64 διαθέτει πλάτος διαύλου 64 bit.
Η σειρά «θηλυκός σύνδεσμος» VME64x σύμφωνα με το πρότυπο DIN 41612 χρησιμοποιείται, μεταξύ άλλων, στην αεροπορία, την αεροδιαστημική καθώς και στη βιομηχανία αμυντικού εξοπλισμού.
Η σειρά «θηλυκός σύνδεσμος» VME64x σύμφωνα με το πρότυπο DIN 41612 χρησιμοποιείται, μεταξύ άλλων, στην αεροπορία, την αεροδιαστημική καθώς και στη βιομηχανία αμυντικού εξοπλισμού.

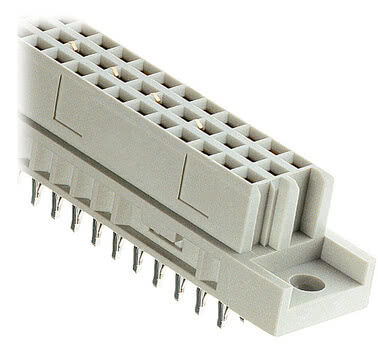

DIN 41612 Βύσμα διακόπτη
για σύνδεση τύπου «Daisy Chain»
Πολλά συστήματα διαύλων στην τεχνολογία αυτοματισμού συνδέονται σύμφωνα με την αρχή της «Daisy Chain». Η διαδοχική σύνδεση καλωδίων σημάτων μέσω πολλών πλακετών σε σειρά είναι μια συνήθης διαδικασία. Ωστόσο, όταν αποσυνδέονται μεμονωμένες πλακέτες, πρέπει να τοποθετηθούν γέφυρες (jumpers). Αυτό το πρόβλημα μπορεί να επιλυθεί πιο κομψά με τη χρήση βυσμάτων διακόπτη. Κατά την αποσύνδεση της δευτερεύουσας πλακέτας (θυγατρική πλακέτα), η επαφή βραχυκυκλώνεται αυτόματα, οπότε δεν απαιτείται η περιττή τοποθέτηση γεφυρών.
Επισκόπηση τύπων κατασκευής
DIN 41612 τύπος B, B/2,
B/3• Πρότυπο (X): 4,9•
προπορεία (Y) + 1,0 mm: 5,9•
υστέρηση (Y) -0,8 mm: 4,1
B/3• Πρότυπο (X): 4,9•
προπορεία (Y) + 1,0 mm: 5,9•
υστέρηση (Y) -0,8 mm: 4,1
DIN 41612 τύπος C, C/2,
C/3• Πρότυπο (X): 4,9•
προπορεία (Y) + 1,0 mm: 5,9•
υστέρηση (Y) -0,8 mm: 4,1
C/3• Πρότυπο (X): 4,9•
προπορεία (Y) + 1,0 mm: 5,9•
υστέρηση (Y) -0,8 mm: 4,1
DIN 41612 τύπος R, R/2, R/3
πλευρά σύζευξης
• Πρότυπο (X): 4,
9• προπορεία (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
υστέρηση (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
πλευρά σύνδεσης
• Πρότυπο (X): 13,
0 • προπορεία (Y) + 0,8 mm: 13,
8 • υστέρηση (Y) -0,4 mm: 12,6 | -0,8: 12,2
πλευρά σύζευξης
• Πρότυπο (X): 4,
9• προπορεία (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
υστέρηση (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
πλευρά σύνδεσης
• Πρότυπο (X): 13,
0 • προπορεία (Y) + 0,8 mm: 13,
8 • υστέρηση (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612 τύπος
D• Πρότυπο (X): 4,9•
προπορεία (Y) + 0,8 mm: 5,7
D• Πρότυπο (X): 4,9•
προπορεία (Y) + 0,8 mm: 5,7
DIN 41612 τύπος E (βήμα 2,54 mm)
• Πρότυπο (X): 4,9•
προπορεία (Y) + 0,8 mm: 5,7 (σειρές a, c, e)
DIN 41612 τύπος E (βήμα 5,08 mm)
• Πρότυπο (X): 4,9•
προπορεία (Y) + 0,8 mm: 5,7 (σειρά a)
• Πρότυπο (X): 4,9•
προπορεία (Y) + 0,8 mm: 5,7 (σειρές a, c, e)
DIN 41612 τύπος E (βήμα 5,08 mm)
• Πρότυπο (X): 4,9•
προπορεία (Y) + 0,8 mm: 5,7 (σειρά a)
DIN 41612 τύπος
F• Πρότυπο (X): 6,1•
προπορεία (Y) + 1,3 mm: 7,4
F• Πρότυπο (X): 6,1•
προπορεία (Y) + 1,3 mm: 7,4
DIN 41612 τύπος
G• Πρότυπο (X): 6,1•
προπορεία (Y) + 1,3 mm: 7,4
G• Πρότυπο (X): 6,1•
προπορεία (Y) + 1,3 mm: 7,4
Σειρά προϊόντων σύνδεσμος της ept σύμφωνα με τα πρότυπα DIN 41612 / IEC 60603-2
«Εδώ και πάνω από 50 χρόνια χρησιμοποιούνται οι σύνδεσμος που συμμορφώνονται με το σημερινό πρότυπο IEC 60603-2 (παλαιότερα: DIN 41612). Και αυτό για καλό λόγο. Ακόμη και αν η τεχνολογία έχει εξελιχθεί και, στην εποχή του IoT και της Βιομηχανίας 2.0, οι εφαρμογές γίνονται μικρότερες αλλά περιλαμβάνουν περισσότερα συγκροτήματα, οι συνδέσεις DIN παραμένουν εξίσου επίκαιρες όπως πριν από πέντε δεκαετίες – χάρη στη συμβατότητά τους με τα πιο πρόσφατα σχέδια πλακετών, η οποία ευνοείται από τη μεγάλη ποικιλία τύπων κατασκευής, αριθμών πόλων και τεχνολογιών σύνδεσης.
Εκτός από τις τεχνικές συγκόλλησης και «wire wrap», στην ept έχετε επίσης τη δυνατότητα να προμηθευτείτε τη σειρά συνδετήρων (οικογένεια συνδέσμων) με τη ζώνη εισαγωγής υπό πίεση (ζώνη press-fit) Tcom press που έχει αναπτυχθεί από την ept.
Η σειρά προϊόντων της ept DIN 41612 / IEC 60603-2 περιλαμβάνει 12 βασικά σχήματα καθώς και επιπλέον συμπληρωματικές εκδόσεις με βήμα (βήμα) 2,54 mm ή 5,08 mm. Διατίθενται τόσο βύσματα σήματος με ικανότητα μεταφοράς ρεύματος (μέγιστο επιτρεπόμενο ρεύμα) έως 1,5 A, όσο και βύσματα ισχύος (Powersteckverbinder) με έως 5,6 A ή ακόμη και 15 A ανά ακίδα. Αυτή η ποικιλία παραλλαγών επιτρέπει τη χρήση της οικογένειας βυσμάτων (οικογένεια συνδέσμων) σε ένα εξαιρετικά ευρύ φάσμα εφαρμογών. Η τυποποίηση εξασφαλίζει τη συμβατότητα των σύνδεσμων μεταξύ διαφορετικών κατασκευαστών.»
Wolfgang Schmid, Διευθυντής Προϊόντων ept GmbH
DIN 41612 / IEC 60603-2 σύνδεσμος πλακέτας
Εκτός από τις τεχνικές συγκόλλησης και «wire wrap», στην ept έχετε επίσης τη δυνατότητα να προμηθευτείτε τη σειρά συνδετήρων (οικογένεια συνδέσμων) με τη ζώνη εισαγωγής υπό πίεση (ζώνη press-fit) Tcom press που έχει αναπτυχθεί από την ept.
Η σειρά προϊόντων της ept DIN 41612 / IEC 60603-2 περιλαμβάνει 12 βασικά σχήματα καθώς και επιπλέον συμπληρωματικές εκδόσεις με βήμα (βήμα) 2,54 mm ή 5,08 mm. Διατίθενται τόσο βύσματα σήματος με ικανότητα μεταφοράς ρεύματος (μέγιστο επιτρεπόμενο ρεύμα) έως 1,5 A, όσο και βύσματα ισχύος (Powersteckverbinder) με έως 5,6 A ή ακόμη και 15 A ανά ακίδα. Αυτή η ποικιλία παραλλαγών επιτρέπει τη χρήση της οικογένειας βυσμάτων (οικογένεια συνδέσμων) σε ένα εξαιρετικά ευρύ φάσμα εφαρμογών. Η τυποποίηση εξασφαλίζει τη συμβατότητα των σύνδεσμων μεταξύ διαφορετικών κατασκευαστών.»
Wolfgang Schmid, Διευθυντής Προϊόντων ept GmbH
DIN 41612 / IEC 60603-2 σύνδεσμος πλακέτας
Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με τον συνδετήρα πλακέτας τυπικού DIN 41612
Πώς μπορούν να επεξεργαστούν οι σύνδεσμος σύμφωνα με το πρότυπο DIN 41612;Ποια ρεύματα μπορούν να μεταφερθούν με συνδετήρες DIN 41612;Οι σύνδεσμος σύμφωνα με το πρότυπο DIN 4162 είναι συμβατοί με την οδηγία RoHS;Ποια απόκλιση ανέχονται οι σύνδεσμος σύμφωνα με το πρότυπο DIN 41216 κατά τη σύνδεση;Υπάρχουν κατάλληλα εργαλεία για την επεξεργασία των σύνδεσμων DIN 41216 της ept; Ποια
Πώς μπορούν να επεξεργαστούν οι σύνδεσμος σύμφωνα με το πρότυπο DIN 41612;
Ανάλογα με την τεχνολογία σύνδεσης (τεχνολογία σύνδεσης), χρησιμοποιούνται οι τεχνικές εισπίεσης ή συγκόλλησης (Einpress- oder έκδοση κόλλησης), καθώς και η τεχνολογία through-hole reflow, η σύνδεση Faston (ακροδέκτης Faston) ή η τεχνολογία κοπής και σύσφιξης (σύνδεση IDC, IDC).
Ποια ρεύματα μπορούν να μεταφερθούν με συνδετήρες DIN 41612;
Διατίθενται τόσο βύσματα σήματος με ικανότητα μεταφοράς ρεύματος (μέγιστο επιτρεπόμενο ρεύμα) έως 1,5 A, όσο και βύσματα τροφοδοσίας (Powersteckverbinder) με έως 5,6 A ή ακόμη και 15 A ανά ακίδα.
Οι σύνδεσμος σύμφωνα με το πρότυπο DIN 4162 είναι συμβατοί με την οδηγία RoHS;
Ναι, όλοι.
Ποια απόκλιση ανέχονται οι σύνδεσμος σύμφωνα με το πρότυπο DIN 41216 κατά τη σύνδεση;
Οι σύνδεσμοι DIN διαθέτουν υψηλή ανοχή μετατόπισης. Έτσι, κατά τη σύνδεση των σειρών επαφών τύπου «Messer» και «θηλυκός σύνδεσμος» επιτρέπεται μετατόπιση του κέντρου (ακτινική απευθυγράμμιση) κατά 1 mm στον διαμήκη και στον εγκάρσιο άξονα. Η ανοχή γωνιακής κλίσης είναι 4° διαμήκως και 2° εγκάρσια.
Υπάρχουν κατάλληλα εργαλεία για την επεξεργασία των σύνδεσμων DIN 41216 της ept; Ποια
Ναι, σας προσφέρουμε τα κατάλληλα εργαλεία, προσαρμοσμένα στις δικές σας ανάγκες σύνδεσμος.
Αναφορές εμπειριών σχετικά με τους συνδετήρες πλακετών τυπωμένων κυκλωμάτων DIN
Σεβόμαστε την επιθυμία των πελατών μας για διακριτικότητα και, ως εκ τούτου, δεν αναφέρουμε πηγές παρακάτω.
Ωστόσο, εγγυόμαστε ανεπιφύλακτα την αυθεντικότητα αυτών των δηλώσεων.
Ωστόσο, εγγυόμαστε ανεπιφύλακτα την αυθεντικότητα αυτών των δηλώσεων.
Οι πελάτες μας πρέπει να μπορούν να προσαρμόζουν με ασφάλεια τις συσκευές μας ακόμη και υπό δύσκολες συνθήκες. Για τον λόγο αυτό, εμπιστευόμαστε εδώ και χρόνια τα υψηλά πρότυπα ποιότητας των συνδετήρων DIN σύνδεσμος της ept.
«Η μεγάλη ποικιλία των συνδετήρων τύπου push-in, συμπεριλαμβανομένων και των γωνιακών εκδόσεων, με έπεισε.»
Με τη χρήση της παραλλαγής THR, το στάδιο της συγκόλλησης με κύμα (κόλληση με κύμα) μπορεί να παραλειφθεί, καθιστώντας τη διαδικασία σημαντικά πιο οικονομική.
