Πλακέτα σύνδεσης υψηλής ταχύτητας Velox

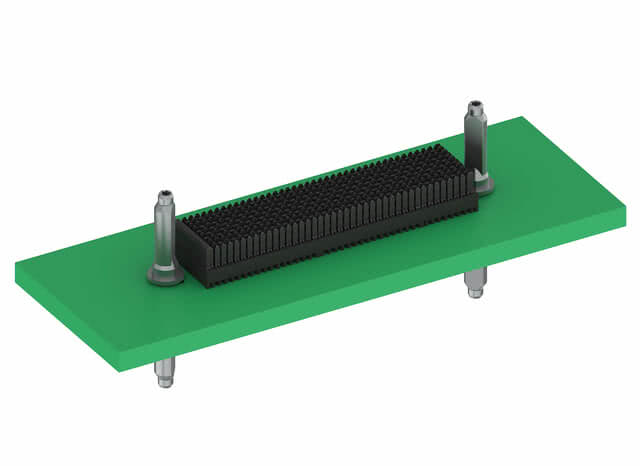

Το Velox® είναι ένα αρθρωτό σύστημα συνδέσμων για εφαρμογές backplane υψηλής ταχύτητας. Έχει σχεδιαστεί ειδικά για αγορές με υψηλές απαιτήσεις απόδοσης.
Η σειρά προϊόντων Velox® πληροί τις υψηλές απαιτήσεις των συστημάτων VITA46. Διατίθενται τέσσερις διαφορετικοί τύποι με δυνατότητα εξατομικευμένης διαμόρφωσης. Αυτό προσφέρει στους σχεδιαστές μεγαλύτερη ευελιξία κατά τον σχεδιασμό των διατάξεων των πλακετών κυκλωμάτων.
Επιπλέον, η επιφάνεια χρυσού πάχους 1,27 µm εξασφαλίζει τη μεγάλη διάρκεια ζωής του συστήματος.
Velox Titelbild Homepage inkl. Logo

Χαρακτηριστικά

  • 10 Gbit/s
  • Ανθεκτική κατασκευή
  • Δοκιμασμένο σύμφωνα με το πρότυπο VITA46
  • Μεγάλη διάρκεια ζωής 200 κύκλοι σύνδεσης
  • Επίστρωση «Heavy
  • Gold» Εσωτερικές επαφές
  • Αρθρωτό σύστημα συνδετήρων
  • Προσαρμοσμένη διάταξη επαφών

Εφαρμογές

  • Στρατιωτικά
  • συστήματα
  • αεροδιαστημικής για βαριές συνθήκες λειτουργίας
  • Τηλεπικοινωνίες / Μεταφορά δεδομένων
Φίλτρα
16-αριστερά

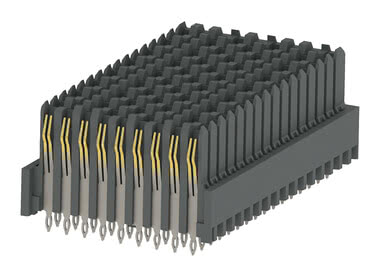

Velox 16-αριστερά Αρ. 308-52100-41

Velox FL 16 left Foto
Επιφάνεια ζώνης Press-fit: SnPb, Πλήρως εξοπλισμένο (144 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Velox 16-αριστερά Αρ. 308-52100-41 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών144
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, SnPb στη ζώνη εισαγωγής

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Velox 16-αριστερά Αρ. 308-52100-42

Velox FL 16 left Foto
Επιφάνεια ζώνης Press-fit: Sn (συμμορφώνεται με την οδηγία RoHS), Πλήρως εξοπλισμένο (144 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Velox 16-αριστερά Αρ. 308-52100-42 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών144
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, Sn στη ζώνη συμπίεσης

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
ΠεριβάλλονΣυμμορφώνεται με την οδηγία RoHS
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής
κέντρο

Κέντρο Velox Αρ. 308-50100-41

Velox Center Foto
Επιφάνεια ζώνης Press-fit: SnPb, Πλήρως εξοπλισμένο (144 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Κέντρο Velox Αρ. 308-50100-41 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών144
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, SnPb στη ζώνη εισαγωγής

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Κέντρο Velox Αρ. 308-50100-42

Velox Center Foto
Επιφάνεια ζώνης Press-fit: Sn (συμμορφώνεται με την οδηγία RoHS), Πλήρως εξοπλισμένο (144 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Κέντρο Velox Αρ. 308-50100-42 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών144
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, Sn στη ζώνη συμπίεσης

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
ΠεριβάλλονΣυμμορφώνεται με την οδηγία RoHS
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Κέντρο Velox Αρ. 308-50101-41

Velox Center Foto
Επιφάνεια ζώνης Press-fit: SnPb, Εξατομικευμένη διαμόρφωση (135 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Κέντρο Velox Αρ. 308-50101-41 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών135
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, SnPb στη ζώνη εισαγωγής

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Κέντρο Velox Αρ. 308-50101-42

Velox Center Foto
Επιφάνεια ζώνης Press-fit: Sn (συμμορφώνεται με την οδηγία RoHS), Εξατομικευμένη διαμόρφωση (135 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Κέντρο Velox Αρ. 308-50101-42 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών135
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, Sn στη ζώνη συμπίεσης

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
ΠεριβάλλονΣυμμορφώνεται με την οδηγία RoHS
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Κέντρο Velox Αρ. 308-50102-41

Velox Center Foto
Επιφάνεια ζώνης Press-fit: SnPb, Εξατομικευμένη διαμόρφωση (71 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Κέντρο Velox Αρ. 308-50102-41 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών71
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, SnPb στη ζώνη εισαγωγής

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Κέντρο Velox Αρ. 308-50102-42

Velox Center Foto
Επιφάνεια ζώνης Press-fit: Sn (συμμορφώνεται με την οδηγία RoHS), Εξατομικευμένη διαμόρφωση (71 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Κέντρο Velox Αρ. 308-50102-42 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών71
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, Sn στη ζώνη συμπίεσης

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
ΠεριβάλλονΣυμμορφώνεται με την οδηγία RoHS
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Κέντρο Velox Αρ. 308-50103-41

Velox Center Foto
Επιφάνεια ζώνης Press-fit: SnPb, Εξατομικευμένη διαμόρφωση (80 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Κέντρο Velox Αρ. 308-50103-41 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών80
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, SnPb στη ζώνη εισαγωγής

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Κέντρο Velox Αρ. 308-50103-42

Velox Center Foto
Επιφάνεια ζώνης Press-fit: Sn (συμμορφώνεται με την οδηγία RoHS), Εξατομικευμένη διαμόρφωση (80 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Κέντρο Velox Αρ. 308-50103-42 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών80
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, Sn στη ζώνη συμπίεσης

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
ΠεριβάλλονΣυμμορφώνεται με την οδηγία RoHS
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής
16-δεξιά

Velox 16-δεξιά Αρ. 308-51100-41

Velox FL 16 right Foto
Επιφάνεια ζώνης Press-fit: SnPb, Πλήρως εξοπλισμένο (144 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Velox 16-δεξιά Αρ. 308-51100-41 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών144
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, SnPb στη ζώνη εισαγωγής

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Velox 16-δεξιά Αρ. 308-51100-42

Velox FL 16 right Foto
Επιφάνεια ζώνης Press-fit: Sn (συμμορφώνεται με την οδηγία RoHS), Πλήρως εξοπλισμένο (144 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Velox 16-δεξιά Αρ. 308-51100-42 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών144
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, Sn στη ζώνη συμπίεσης

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
ΠεριβάλλονΣυμμορφώνεται με την οδηγία RoHS
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής
8-αριστερά

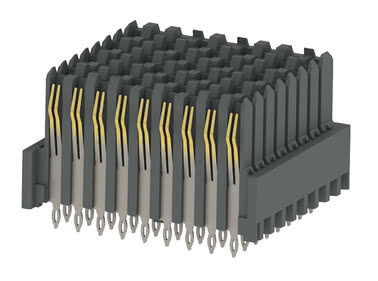

Velox 8-αριστερά Αρ. 308-52200-41

Velox FL 8 left Foto
Επιφάνεια ζώνης Press-fit: SnPb, Πλήρως εξοπλισμένο (72 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Velox 8-αριστερά Αρ. 308-52200-41 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών72
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, SnPb στη ζώνη εισαγωγής

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής

Velox 8-αριστερά Αρ. 308-52200-42

Velox FL 8 left Foto
Επιφάνεια ζώνης Press-fit: Sn (συμμορφώνεται με την οδηγία RoHS), Πλήρως εξοπλισμένο (72 επαφές), Τεχνική σύνδεσης: Εισαγωγή με πίεση, Πλέγμα 1,8 mm, Ταχύτητα μεταφοράς δεδομένων 10 Gbit/s
Ορθογώνια
Τεχνολογία Press-fit
Υψηλή ταχύτητα
Ανθεκτικό
Velox 8-αριστερά Αρ. 308-52200-42 - Τεχνικά στοιχεία

Βασικά στοιχεία

ΠροδιαγραφέςVITA 46
Αριθμός επαφών72
Τεχνολογία σύνδεσηςΤεχνολογία Press-fit
Μήκος σύνδεσης1,62 mm
Θερμοκρασία λειτουργίας-55 °C έως +105 °C

Υλικό

Μονωτικό σώμαLCP, UL 94 V-0
Αξία CTI
IEC 60112
175
Υλικό επαφήςΦωσφορούχος μπρούντζος
Επίστρωση επαφής1,27 µm Au πάνω σε Ni στην επιφάνεια επαφής, Sn στη ζώνη συμπίεσης

Μηχανική

Διάσταση πλέγματος1,8 mm
Δύναμη εισαγωγής ανά επαφήμέγ. 0,75 N
Δύναμη έλξης ανά επαφήτουλάχιστον 0,15 N
Διάρκεια ζωής200 κύκλοι σύνδεσης

Ηλεκτρικό

Ρεύμα λειτουργίας1,0 A (<30 °C)
Τάση λειτουργίας50 VAC μέγιστη τιμή ή DC
Αντίσταση επαφήςμέγ. 80 mΩ
Απόσταση αέρα και ερπυσμού≥ 0,7 mm
Αντίσταση μόνωσηςτουλάχιστον 1000 MΩ
Τάση δοκιμής500 V (AC/DC)
Μετάδοση δεδομένων10 Gbit/s

Εγκρίσεις / Συμμόρφωση

Αρχείο ULE130314
ΠεριβάλλονΣυμμορφώνεται με την οδηγία RoHS
Ερώτηση αποθέματος
Θα μεταφερθείτε σε μια εξωτερική σελίδα με την προσφορά της Supplyframe. Με τη φόρτωση του περιεχομένου, αποδέχεστε την επεξεργασία δεδομένων από την Supplyframe.
Μπορείτε να δείτε τις πληροφορίες προστασίας δεδομένων της Supplyframe εδώ.

Ναι, φορτώστε περιεχόμενο από το πλαίσιο παροχής
Άλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση
" Δεν είναι το κατάλληλο για εσάς; Ζητήστε έναν προσαρμοσμένο σύνδεσμο τώρα!
Σας ευχαριστούμε πολύ! Θα εξετάσουμε τα αιτήματά σας και θα επικοινωνήσουμε μαζί σας.

Εάν έχετε απορίες, είμαστε στη διάθεσή σας ανά πάσα στιγμή μέσω ηλεκτρονικού ταχυδρομείου ή τηλεφώνου.

Δεν βρέθηκε κατάλληλο προϊόν - Ζητήστε το προϊόν τώρα:

Τα πεδία με * είναι υποχρεωτικά.
Μπορείτε να συμβουλευτείτε την πολιτική απορρήτου μας εδώ.

Χαρακτηριστικά

Velox Anwendung mit Guiding
Οι σύνδεσμοι Velox® διαθέτουν στιβαρή κατασκευή, η οποία περιλαμβάνει επιχρύσωση πάχους 1,27 μm (50 μικρομέτρων). Οι επαφές είναι εσωτερικές και, ως εκ τούτου, προστατεύονται επιπλέον. Όλα αυτά τα χαρακτηριστικά συμβάλλουν σε μια πολύ μεγάλη διάρκεια ζωής, τουλάχιστον 200 κύκλων σύνδεσης. Ως εκ τούτου, το Velox® είναι ιδιαίτερα κατάλληλο για εφαρμογές backplane υψηλής ταχύτητας με ρυθμό μεταφοράς δεδομένων 10 Gbit/s. Η υψηλή αντοχή των συνδετήρων έχει ήδη αποδειχθεί σε δοκιμές που διεξήχθησαν σύμφωνα με το πρότυπο VITA-46.
Velox1
Velox 8-αριστερά

Σύνοψη λεπτομερειών

Δύο επαφές ανά επαφή
1,27 µm Au πάνω σε Ni
Ζώνη συμπίεσης: στενό πέρασμα
Velox2
Velox 16-αριστερά

Σύνοψη λεπτομερειών

Εσωτερικές επαφές
Πείρος τοποθέτησης
LCP

Το VITA46 - Προδιαγραφές

Οι προδιαγραφές Vita46, γνωστές και ως VPX, περιγράφουν ένα νέο σύστημα συνδέσμων υψηλής ταχύτητας. Μεταδίδονται, μεταξύ άλλων, Gigabit Ethernet, PCI Express, Serial RapidIO και InfiniBand. Υποστηρίζονται οι γνωστοί από το VMEbus τύποι καρτών Europak 6HE και 3HE, προκειμένου να εξασφαλιστεί η μέγιστη συμβατότητα. Έτσι, καθίστανται δυνατά και τα υβριδικά συστήματα. Το πρότυπο VITA 46 αναπτύχθηκε από τον οργανισμό VITA κυρίως για συστήματα υπολογιστών που πρέπει να αντέχουν σε υψηλές καταπονήσεις, όπως π.χ. σε στρατιωτικές εφαρμογές.

Τέσσερις διαφορετικές κατασκευαστικές μορφές μπορούν να συνδυαστούν μεταξύ τους με τρόπο αρθρωτό. Οι σύνδεσμοι Velox® είναι πολύ ευέλικτοι χάρη στον διαφορετικό αριθμό επαφών. Αυτό το χαρακτηριστικό υπογραμμίζεται από τη δυνατότητα εξατομικευμένης διαμόρφωσης των παραλλαγών.

Από τη σκοπιά του προγραμματιστή

«Το σύστημα συνδετήρων Velox® αναπτύχθηκε από την ept ειδικά για τα συστήματα VITA-46, γνωστά και με την ονομασία VPX. Το Velox® περιλαμβάνει τέσσερις διαφορετικούς τύπους συνδετήρων, οι οποίοι μπορούν να συνδεθούν μεταξύ τους με αρθρωτό τρόπο. Επιπλέον, ο πελάτης μπορεί να επιλέξει ο ίδιος τον αριθμό των επαφών. Μπορεί να παραγγείλει είτε πλήρως εξοπλισμένους συνδετήρες με 72 ή 144 επαφές είτε εξατομικευμένη διάταξη επαφών. Αυτό προσφέρει στους σχεδιαστές μεγάλη ευελιξία κατά τη συναρμολόγηση των πλακετών τυπωμένων κυκλωμάτων. Το σύστημα αναπτύχθηκε ειδικά για εφαρμογές με υψηλές απαιτήσεις απόδοσης. Χάρη στην επίστρωση χρυσού και στις επαφές που βρίσκονται εντός του μονωτικού σώματος, είναι εξαιρετικά ανθεκτικό.»

Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με το Velox

Για ποιες ταχύτητες μεταφοράς δεδομένων είναι κατάλληλοι οι σύνδεσμοι Velox®; Είναι οι σύνδεσμοι Velox® της ept συμβατοί με άλλους συνδέσμους που διατίθενται στην αγορά; Μπορεί η ept να προσφέρει εξατομικευμένη επένδυση επαφών για τους συνδετήρες Velox®;
Για ποιες ταχύτητες μεταφοράς δεδομένων είναι κατάλληλοι οι σύνδεσμοι Velox®;

Οι σύνδεσμοι Velox® επιτρέπουν ταχύτητες μεταφοράς δεδομένων έως και 10 Gbit/s.

Είναι οι σύνδεσμοι Velox® της ept συμβατοί με άλλους συνδέσμους που διατίθενται στην αγορά;

Η ept εγγυάται την πλήρη διασταυρούμενη συμβατότητα των συνδετήρων Velox® με όλα τα συστήματα VITA-46 που διατίθενται στην αγορά.

Μπορεί η ept να προσφέρει εξατομικευμένη επένδυση επαφών για τους συνδετήρες Velox®;

Και οι τέσσερις διαφορετικοί τύποι των συνδετήρων Velox® διατίθενται με εξατομικευμένη διαμόρφωση.

Το μήνυμά σας έχει αποσταλεί.

Σας ευχαριστούμε για το ενδιαφέρον σας – θα επεξεργαστούμε το αίτημά σας το συντομότερο δυνατό.

Φόρμα επικοινωνίας

Τα πεδία με * είναι υποχρεωτικά.

Προσωπικά δεδομένα

Ανάκληση

Το μήνυμά σας

Με ενδιαφέρει

Ενημερωτικό υλικό

Προστασία δεδομένων

Μπορείτε να συμβουλευτείτε την πολιτική απορρήτου μας εδώ.

Σας ευχαριστούμε πολύ!

Θα επικοινωνήσουμε μαζί σας σύντομα για να συζητήσουμε τις απαιτήσεις σας. Θα συντάξουμε και θα σας αποστείλουμε την αναλυτική έκθεση σχετικά με τις ιδιότητες υψηλής ταχύτητας καθώς και τις παραμέτρους S για την προσομοίωση του δικού σας σχεδιασμού.

Ζητήστε τις προδιαγραφές HighSpeed + τις παραμέτρους S για την προσομοίωση του δικού σας σχεδιασμού

Τα πεδία με * είναι υποχρεωτικά.
Μπορείτε να συμβουλευτείτε την πολιτική απορρήτου μας εδώ.

Σας ευχαριστούμε για το ενδιαφέρον σας

Εδώ μπορείτε να κατεβάσετε το white paper:

Λήψη του λευκού βιβλίου

Πριν κατεβάσετε το white paper, παρακαλούμε συμπληρώστε τα παρακάτω πεδία. Σας ευχαριστούμε.

Τα πεδία με * είναι υποχρεωτικά.

Προσωπικά δεδομένα

Θέλετε να μας στείλετε περισσότερες πληροφορίες;

Με ενδιαφέρει

Προστασία δεδομένων

Μπορείτε να συμβουλευτείτε την πολιτική απορρήτου μας εδώ.

Σας ευχαριστούμε για το αίτημά σας

Θα εξετάσουμε τις απαιτήσεις σας και θα επικοινωνήσουμε μαζί σας το συντομότερο δυνατό.

Ζητήστε εξατομίκευση συνδετήρων

Τα πεδία που σημειώνονται με * είναι υποχρεωτικά, παρακαλώ συμπληρώστε τα.

Υπεύθυνος επικοινωνίας

Το αίτημά σας

Λάθος μορφή αρχείου! Παρακαλούμε επιλέξτε ένα αρχείο PDF ή JPG.
Μπορείτε να συμβουλευτείτε την πολιτική απορρήτου μας εδώ.

Σας ευχαριστούμε για το αίτημά σας

Θα εξετάσουμε τις απαιτήσεις σας και θα επικοινωνήσουμε μαζί σας το συντομότερο δυνατό.

Οι απαιτήσεις σας σχετικά με τον απαιτούμενο σύνδεσμο

Τα πεδία που σημειώνονται με * είναι υποχρεωτικά, παρακαλώ συμπληρώστε τα.

Υπεύθυνος επικοινωνίας

Το αίτημά σας

Λάθος μορφή αρχείου! Παρακαλούμε επιλέξτε ένα αρχείο PDF ή JPG.
Μπορείτε να διαβάσετε την πολιτική απορρήτου μας εδώ.
