Συνδέσεις υψηλής ταχύτητας με απευθείας σύνδεση έως 28 Gbit/s
Χαρακτηριστικά
- Άμεσοι σύνδεσμοι
- 20 έως 200 ακροδέκτες Ταχύτητα
- μεταφοράς δεδομένων 28 Gbit/s
- Ικανότητα μεταφοράς
- ρεύματος 3,2 A 500 κύκλοι σύνδεσης
- Συσκευασία σε Tape & Reel, Tray Πάχος θυγατρικής
- πλακέτας 1,60 mm
Εφαρμογές
- Ενσωματωμένη
- βιομηχανική αυτοματοποίηση
- Datacom
EC.8: Επισκόπηση
EC.8 - ευθεία
EC.8 ακριβώς 20p Αρ. 408-52020-000-11
EC.8 ακριβώς 40p Αρ. 408-52040-000-11
EC.8 ευθεία 60p Αρ. 408-52060-000-11
EC.8 ευθεία 60p Αρ. 408-52060-100-11
EC.8 ακριβώς 80p Αρ. 408-52080-100-11
EC.8 ακριβώς 100p Αρ. 408-52100-100-11
EC.8 ευθεία 120p Αρ. 408-52120-100-11
EC.8 ευθεία 140p Αρ. 408-52140-100-11
EC.8 ευθεία 160p Αρ. 408-52160-100-12
EC.8 ευθεία 180p Αρ. 408-52180-100-12
EC.8 ευθεία 200p Αρ. 408-52200-100-12
EC.8 ευθεία 200p Αρ. 408-52200-103-12
Άλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση
EC.8: Σύστημα άμεσων συνδέσεων με υψηλή ταχύτητα στο αίμα
Σε αντίθεση με τους κλασικούς συνδετήρες, στους συνδετήρες άμεσης σύνδεσης ελαχιστοποιούνται διάφορα εμπόδια, όπως αλλαγές κατεύθυνσης, ανακλάσεις και αλλαγές διατομής, γεγονός που εξασφαλίζει καθαρή μετάδοση σήματος.
Μια αναλυτική έκθεση σχετικά με τις ιδιότητες υψηλής ταχύτητας καθώς και παραμέτρους S για την προσομοίωση του δικού σας σχεδιασμού είναι διαθέσιμες κατόπιν αιτήματος: sales@ept.de
Σύνοψη λεπτομερειών
για την αντιστάθμιση της μετατόπισης στο κέντρο και της γωνιακής μετατόπισης κατά τη σύνδεση
για να εξασφαλιστεί η σωστή επαφή της κάρτας
Αξιόπιστη συγκόλληση κατά την επεξεργασία
Προστασία από περιστροφή και αντιστάθμιση ανοχών για την κάρτα επέκτασης
αποτρέπει την περιστροφή του βύσματος πάνω στην πλακέτα
- Άλλος αριθμός πόλων
- Άλλα ύψη στοίβαξης
- Εναλλακτικές επικαλύψεις επαφών
Ζητήστε τώρα εξατομικευμένους συνδετήρες
Άμεσος σύνδεσμος έναντι ζεύγους συνδετήρων

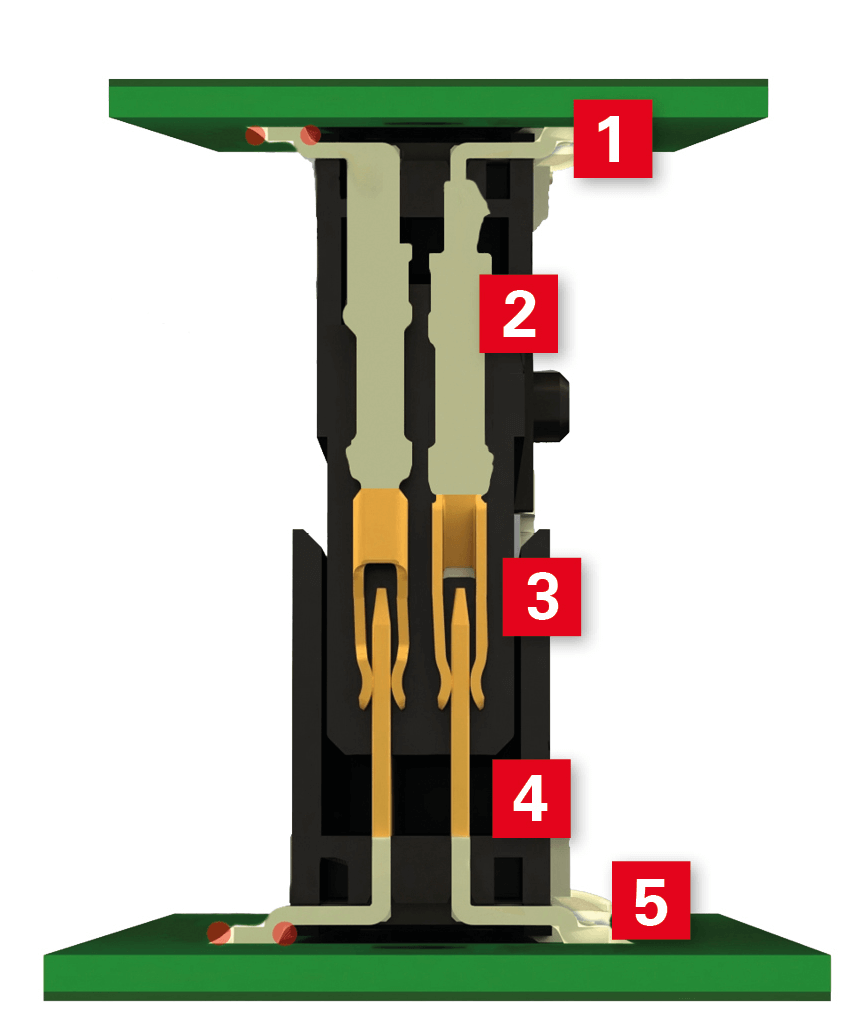

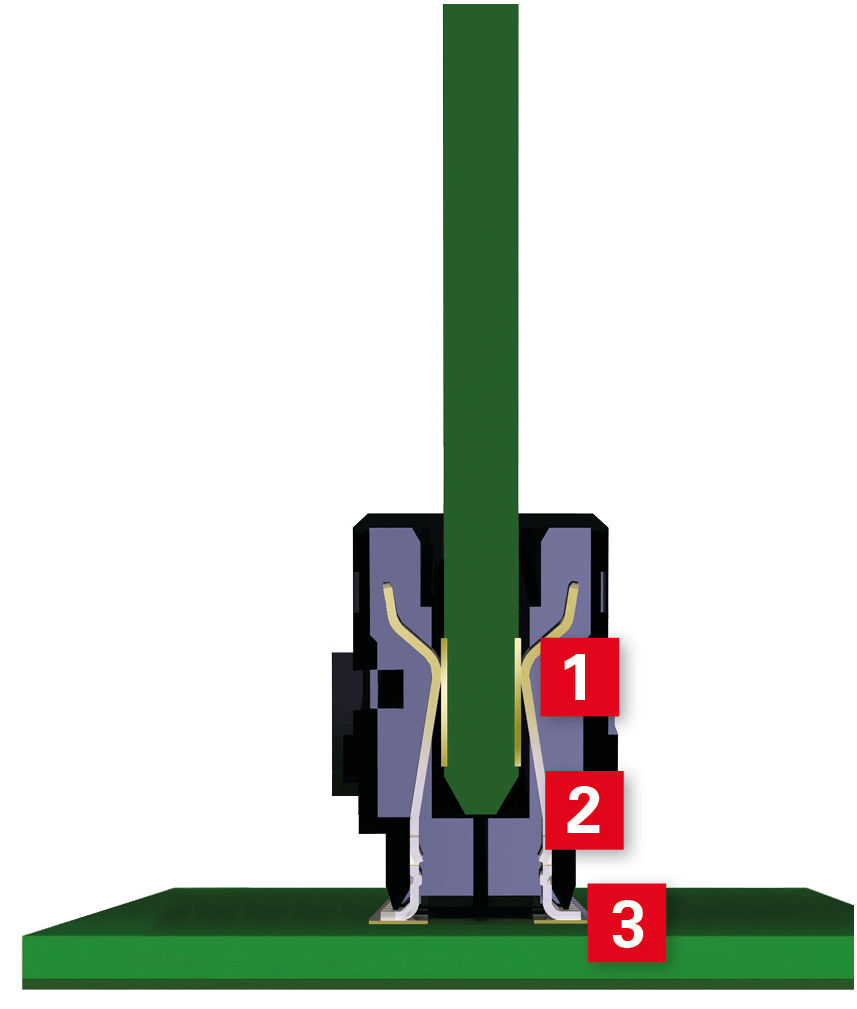

[1] R Σημείο
επαφής [2] R Επαφή
[3] R Περιοχή σύνδεσης
[1] Περιοχή σύνδεσης
[2] Επαφή
[3] Διασταύρωση
επαφών [4] Επαφή
[5] Περιοχή σύνδεσης
Ανοχές
σύνδεσης EC.8 Επιτρεπόμενες ανοχές μετατόπισης κέντρου

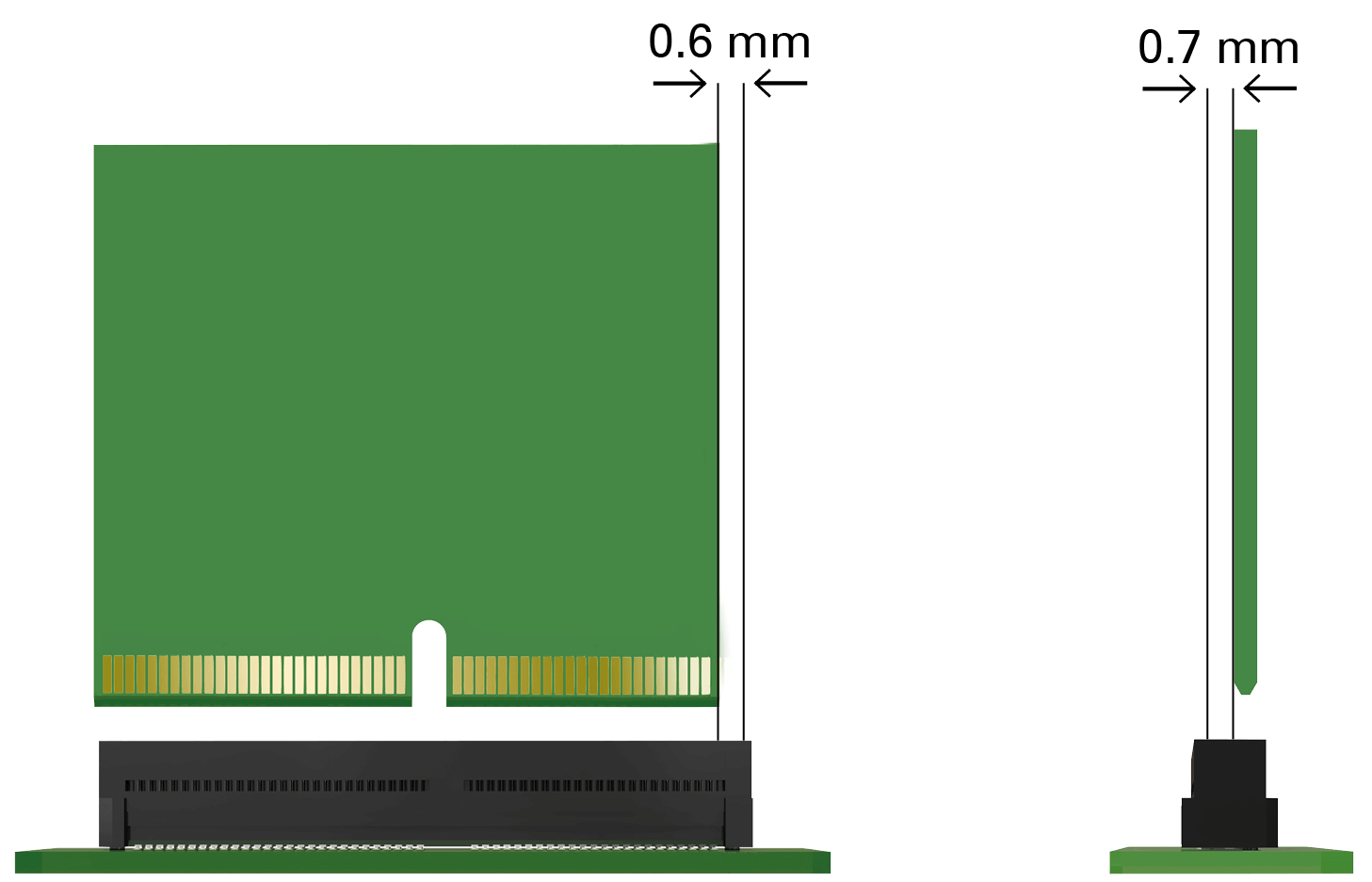

Τα βύσματα άμεσης σύνδεσης EC.8 επιτρέπουν, κατά τη σύνδεση, μετατόπιση 0,6 mm στον διαμήκη άξονα και 0,7 mm στον εγκάρσιο άξονα.
8 Επιτρεπόμενες ανοχές γωνιακής μετατόπισης

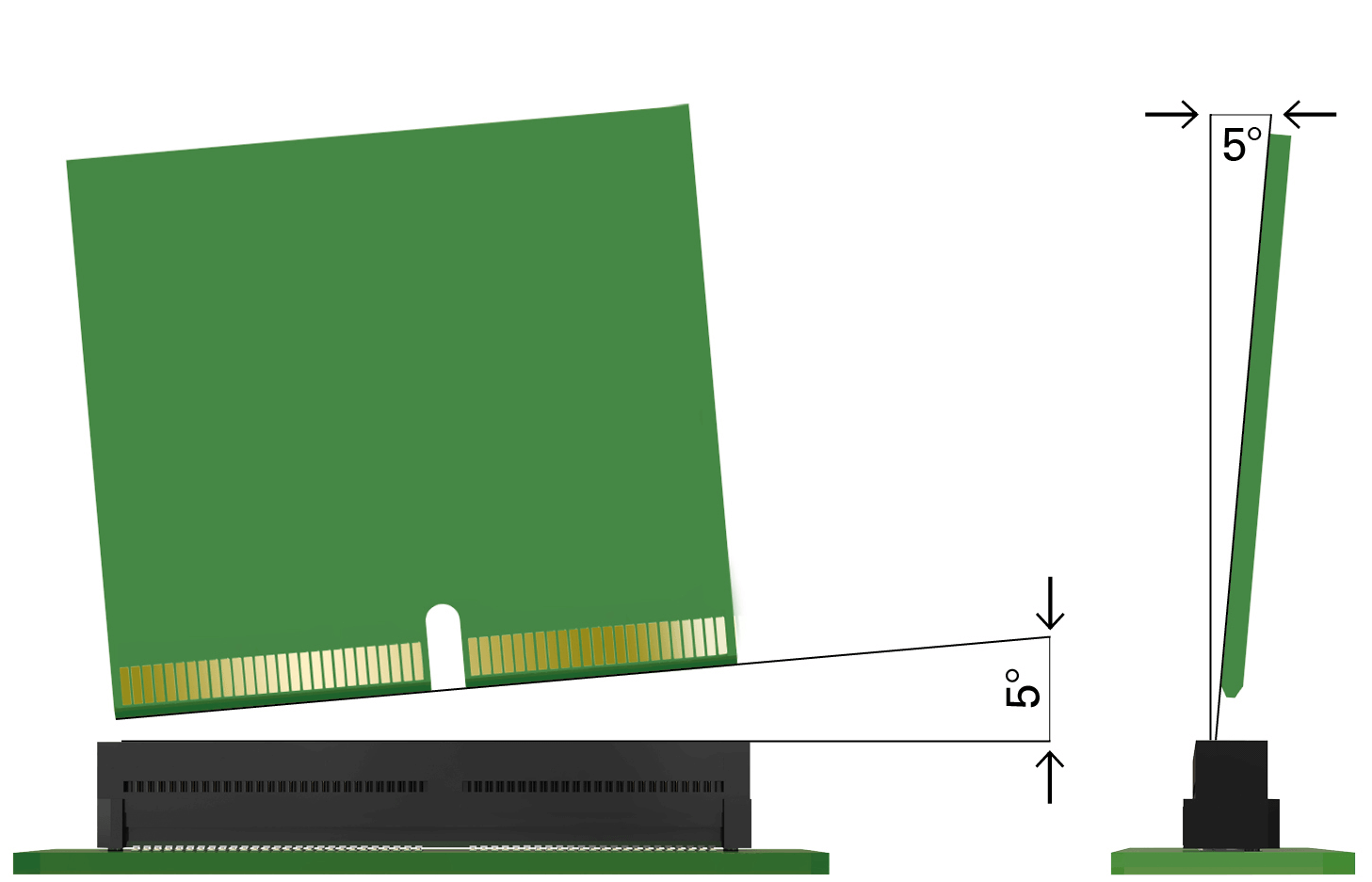

Στους απευθείας συνδετήρες EC.8, η θυγατρική πλακέτα μπορεί να εισαχθεί στον EC.8 με κλίση έως 5° τόσο στον διαμήκη όσο και στον εγκάρσιο άξονα.
EC.8 Συνδετήρες άμεσης σύνδεσης SMT με βήμα 0,8 mm
Ο EC.8 μας είναι, λόγω της κατασκευής του, ήδη ένας επαγγελματίας της υψηλής ταχύτητας και σας προσφέρει ταχύτητες μετάδοσης έως και 28 Gbit/s. Ιδανικός για σύγχρονες εφαρμογές της Βιομηχανίας 4.0 και των τομέων της, όπως το Διαδίκτυο των Πραγμάτων (IoT), το Cloud Computing ή το Edge Computing.
Εκτός από τον υψηλό ρυθμό μεταφοράς δεδομένων, ο άμεσος σύνδεσμος προσφέρει επίσης τα ακόλουθα πλεονεκτήματα:
Χάρη στην άμεση επαφή με μια πλακέτα κυκλώματος, εξοικονομούνται χώρος και πόροι. Αυτό συμβαίνει επειδή το κόστος υλικών και ο κόπος συναρμολόγησης της λωρίδας ακίδων εξαλείφονται εντελώς. Το τεχνικό πλεονέκτημα προκύπτει από τη μείωση των αντιστάσεων και των επιδράσεων που μπορούν να επηρεάσουν ένα σήμα.
Για να παρέχουμε τον κατάλληλο άμεσο σύνδεσμο για κάθε εφαρμογή, το EC.8 διατίθεται στο βιομηχανικά δοκιμασμένο πλέγμα 0,8 mm με ποικιλία από 20 έως 200 ακίδες σήματος, επιλέξιμες σε βήματα των 20.
Η σειρά EC.8 έχει υποβληθεί σε ένα εκτενές πρόγραμμα δοκιμών, στο οποίο αποδεικνύεται η σωστή λειτουργία της, μεταξύ άλλων, μετά από έκθεση σε κλιματικές συνθήκες, καταπόνηση από κρούσεις και δονήσεις ή ακόμα και μετά από 500 κύκλους σύνδεσης. Σας κίνησε το ενδιαφέρον; Ζητήστε αμέσως την έκθεση EC.8 HighSpeed καθώς και τους παραμέτρους S και πειστείτε με βάση τα στοιχεία και τα γεγονότα.
Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με τους συνδετήρες πλακετών SMT EC.8
Πώς μπορούν να επεξεργαστούν οι απευθείας σύνδεσμοι EC.8;
Οι απευθείας συνδετήρες κατασκευάζονται με την τεχνολογία επιφανειακής συναρμολόγησης (SMT). Η συγκόλληση πραγματοποιείται απευθείας πάνω στην πλακέτα κυκλώματος. Για τον αριθμό
ακίδων 20 έως 140, η παράδοση γίνεται σε συσκευασία τύπου «Tape and Reel» σύμφωνα με τα πρότυπα της αγοράς· αυτό επιτρέπει την πλήρως αυτοματοποιημένη επεξεργασία μέσω συστήματος «Pick-and-Place».
Οι εκδόσεις με αριθμό ακίδων από 160 έως 200 συσκευάζονται στάνταρ σε δίσκο (Tray), ενώ κατόπιν αιτήματος είναι δυνατή και η συσκευασία σε ταινία και καρούλι (Tape and Reel). Ωστόσο, αυτή χρησιμοποιεί μια ευρύτερη ταινία, η οποία είναι λιγότερο διαδεδομένη.
Σύμφωνα με ποιες προδιαγραφές/ποιο σχέδιο πρέπει να κατασκευαστεί η κάρτα;
Παρακαλούμε ανατρέξτε στο παρακάτω σχέδιο για τις λοξοτμήσεις και τις διαστάσεις της πλακέτας κυκλώματος. Για τα χρυσά επαφές συνιστούμε σκληρό χρυσό. Για περισσότερες λεπτομέρειες, παρακαλούμε ανατρέξτε στο σχέδιο του προϊόντος.
Γιατί πρέπει να χρησιμοποιείται ένα σύστημα άμεσης σύνδεσης;
Με τη βοήθεια των συστημάτων άμεσης σύνδεσης επιτυγχάνονται υψηλοί ρυθμοί μεταφοράς δεδομένων. Σε σύγκριση με τα συστήματα σύνδεσης δύο τμημάτων, εδώ δεν υπάρχουν οι αρνητικές επιδράσεις του δεύτερου συνδετήρα στο σήμα. Αυτό οφείλεται κυρίως στον μειωμένο αριθμό σημείων επαφής, στις λιγότερες αλλαγές διατομής στον αγωγό και στις συνακόλουθες μικρότερες αλλαγές κατεύθυνσης του σήματος.
Έτσι, μπορεί να επιτευχθεί υψηλή απόδοση ακόμη και με μικρό αποτύπωμα. Επιπλέον, η αντίσταση διέλευσης μειώνεται σε σύγκριση με τα συστήματα σύνδεσης δύο τμημάτων, με αποτέλεσμα την αύξηση της ικανότητας μεταφοράς ρεύματος.
Είναι το σύστημα συνδέσμων EC.8 συμβατό με τις συνήθεις προδιαγραφές των καρτών επέκτασης;
Το σύστημα συνδέσμων EC.8 υποστηρίζει κάρτες επέκτασης πάχους 1,60 mm. Επιπλέον, για αριθμό ακίδων 80 και άνω, ενσωματώνεται μια γέφυρα για την αποφυγή λανθασμένης σύνδεσης. Στην έκδοση των 60 ακίδων, η γέφυρα αυτή μπορεί προαιρετικά να παραλειφθεί.
Το σύστημα συνδέσμων EC.8 ανταποκρίνεται στα τρέχοντα πρότυπα της αγοράς και είναι συμβατό με τις ευρέως διαδεδομένες πλακέτες.
Σε ποιες εφαρμογές χρησιμοποιούνται οι απευθείας συνδετήρες EC.8;
Λόγω της ευελιξίας τους, οι απευθείας συνδέσεις EC.8 βρίσκουν εφαρμογή σε μια ευρεία γκάμα χρήσεων σε πολλούς κλάδους. Στον τομέα της τεχνολογίας αυτοματισμού και των συσκευών IoT, για παράδειγμα, αξιοποιούν το μικρό τους βήμα και τους υψηλούς ρυθμούς μεταφοράς δεδομένων.
Ποια μετατόπιση αντέχουν οι απευθείας συνδεόμενοι σύνδεσμοι EC.8 κατά τη σύνδεση της θυγατρικής κάρτας;
Μπορεί να γίνει αποδεκτή μια γωνιακή απόκλιση έως 5° τόσο κατά μήκος όσο και εγκάρσια. Μπορεί να γίνει
αποδεκτή μια απόκλιση 0,7 mm κάθετα και 0,6 mm παράλληλα προς τον διαμήκη άξονα του βύσματος.
Ποιοι ρυθμοί μεταφοράς δεδομένων μπορούν να μεταδοθούν;
Η ταχύτητα μεταφοράς δεδομένων ανέρχεται σε 28 Gbit/s. Το παρακάτω διάγραμμα παρουσιάζει την εξέλιξη της απώλειας εισόδου σε συνάρτηση με τη συχνότητα.
Ποια ρεύματα μπορούν να μεταφερθούν;
Ένα βύσμα 140 ακίδων μεταφέρει έως 3,2 A σε θερμοκρασία περιβάλλοντος 20 °C. Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μας στη διεύθυνση sales@ept.de
Οι σύνδεσμοι EC.8 είναι εξαρτήματα με πιστοποίηση UL;
Ναι, οι σύνδεσμοι EC.8 της ept είναι εξαρτήματα αναγνωρισμένα από την UL στις ΗΠΑ και τον Καναδά.
Οι σύνδεσμοι EC.8 συμμορφώνονται με την οδηγία RoHS;
Η RoHS (Restriction of the use of certain Hazardous Substances) είναι η οδηγία για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικές και ηλεκτρονικές συσκευές.
Βεβαιώνουμε ότι οι σύνδεσμοι EC.8 της ept συμμορφώνονται με την οδηγία RoHS 2011/65/ΕΕ, σύμφωνα με τη βεβαίωση RoHS. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα RoHS & REACH
