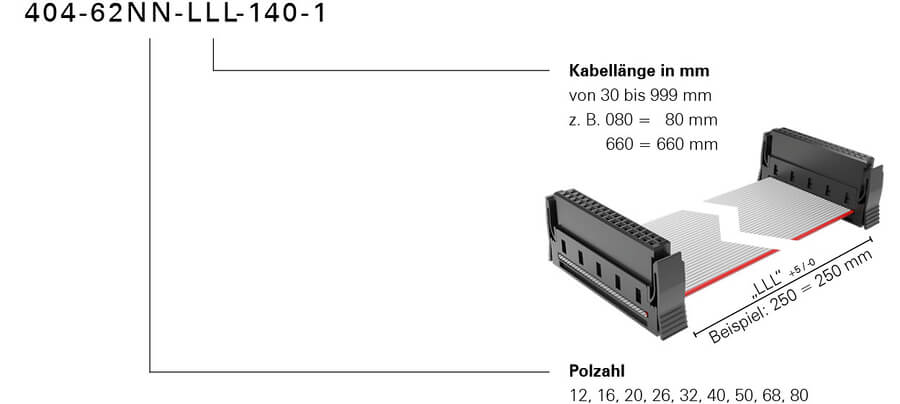

One27 Συναρμολόγηση καλωδίων, έκδοση 140 Αρ. 404-62NN-LLL-140-1

Εικόνα παρόμοια

Καλώδιο προς πλακέτα

Υψηλή πυκνότητα

Αριθμοί από το 12 έως το 80
Επικάλυψη επαφής 1,5 mm
Καλώδιο επίπεδης ταινίας AWG 30/7 με πλέγμα 0,635 mm και μήκος καλωδίου ελεύθερα επιλέξιμο από 30 έως 999 mm
Συναρμολόγηση με τεχνική κοπής και σύσφιξης (IDC)
Τύπος καλωδίου TPE-S: -55 °C έως +125 °C (σε κατάσταση ηρεμίας)
χρωματιστό καλώδιο στο a1

Τεχνικά στοιχεία

Μονωτικό σώμα	LCP, UL 94 V-0 (υποδοχή IDC) TPE-ET S (καλώδιο)
Αξία CTI IEC 60112	175 (υποδοχή IDC)
Υλικό επαφής	Κράμα χαλκού (υποδοχή IDC) Επικασσιτερωμένος χαλκός (καλώδιο)
Επίστρωση επαφής	Au πάνω σε PdNi πάνω σε Ni (υποδοχή IDC)
Περιοχή σύνδεσης	Sn πάνω από Ni

Διάσταση πλέγματος	1,27 mm (υποδοχή IDC) 0,635 mm (καλώδιο)
Δύναμη εισαγωγής ανά επαφή	≤ 0,5 N
Δύναμη έλξης ανά επαφή	≥ 0,1 N
Διάρκεια ζωής IEC 60512-9-1	Κατηγορία ποιότητας 1: 500 κύκλοι σύνδεσης
Υπέρβαση της ασφάλειας	0,9 mm
Επικάλυψη επικοινωνίας	1,5 mm
Μετατόπιση κέντρου	± 0,7 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,4 mm
Γωνιακή μετατόπιση διαμήκους άξονα	± 4°
Γωνιακή μετατόπιση εγκάρσιου άξονα	± 2°

Αρχείο UL	E130314 & E493123
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Θερμοκρασία περιβάλλοντος [°C]	μέγ. 3,1 A στους 20 °C (4 από τις 12 ακίδες)	μέγ. 2,1 A στους 20 °C (12 από τις 12 ακίδες)
0	125	125
0.2	124.52	123.29004329
0.4	123.146666667	119.935064935
0.6	120.88	114.935064935
0.8	117.72	108.29004329
1	113.666666667	100
1.2	108.72	90.0649350649
1.4	102.88	78.4848484848
1.6	96.1466666667	65.2597402597
1.8	88.52	50.3896103896
2	80	33.8744588745
2.2	70.5866666667	15.7142857143
2.4	60.28	-4.09090909091
2.6	49.08
2.8	36.9866666667
3	24
3.2	10.12
3.4	-4.65333333333
3.6

Θερμοκρασία περιβάλλοντος [°C]	μέγ. 3,1 A στους 20 °C (4 από τα 50 πιν)	μέγ. 1,4 A στους 20 °C (50 από τα 50 ακροδέκτες)
0	125	125
0.2	124.276785714	122.727272727
0.4	122.775	116.212121212
0.6	120.494642857	105.454545455
0.8	117.435714286	90.4545454545
1	113.598214286	71.2121212121
1.2	108.982142857	47.7272727273
1.4	103.5875	20
1.6	97.4142857143	-11.9696969697
1.8	90.4625
2	82.7321428571
2.2	74.2232142857
2.4	64.9357142857
2.6	54.8696428571
2.8	44.025
3	32.4017857143
3.2	20
3.4	6.81964285714
3.6	-7.13928571429
3.8

Θερμοκρασία περιβάλλοντος [°C]	μέγ. 3,1 A στους 20 °C (4 από τα 80 πιν)	μέγ. 1,4 A στους 20 °C (80 από τα 80 πιν)
0	125	125
0.2	124.32	122.30952381
0.4	122.813333333	116.057142857
0.6	120.48	106.242857143
0.8	117.32	92.8666666667
1	113.333333333	75.9285714286
1.2	108.52	55.4285714286
1.4	102.88	31.3666666667
1.6	96.4133333333	3.74285714286
1.8	89.12	-27.4428571429
2	81
2.2	72.0533333333
2.4	62.28
2.6	51.68
2.8	40.2533333333
3	28
3.2	14.92
3.4	1.01333333333
3.6	-13.72
3.8

Κατόπιν αιτήματος, μπορούμε επίσης να σας παρέχουμε

Σακούλες ESD
