Υψηλής ταχύτητας SMT σύνδεσμος πλακέτας για εφαρμογές με 25+ Gbit/s

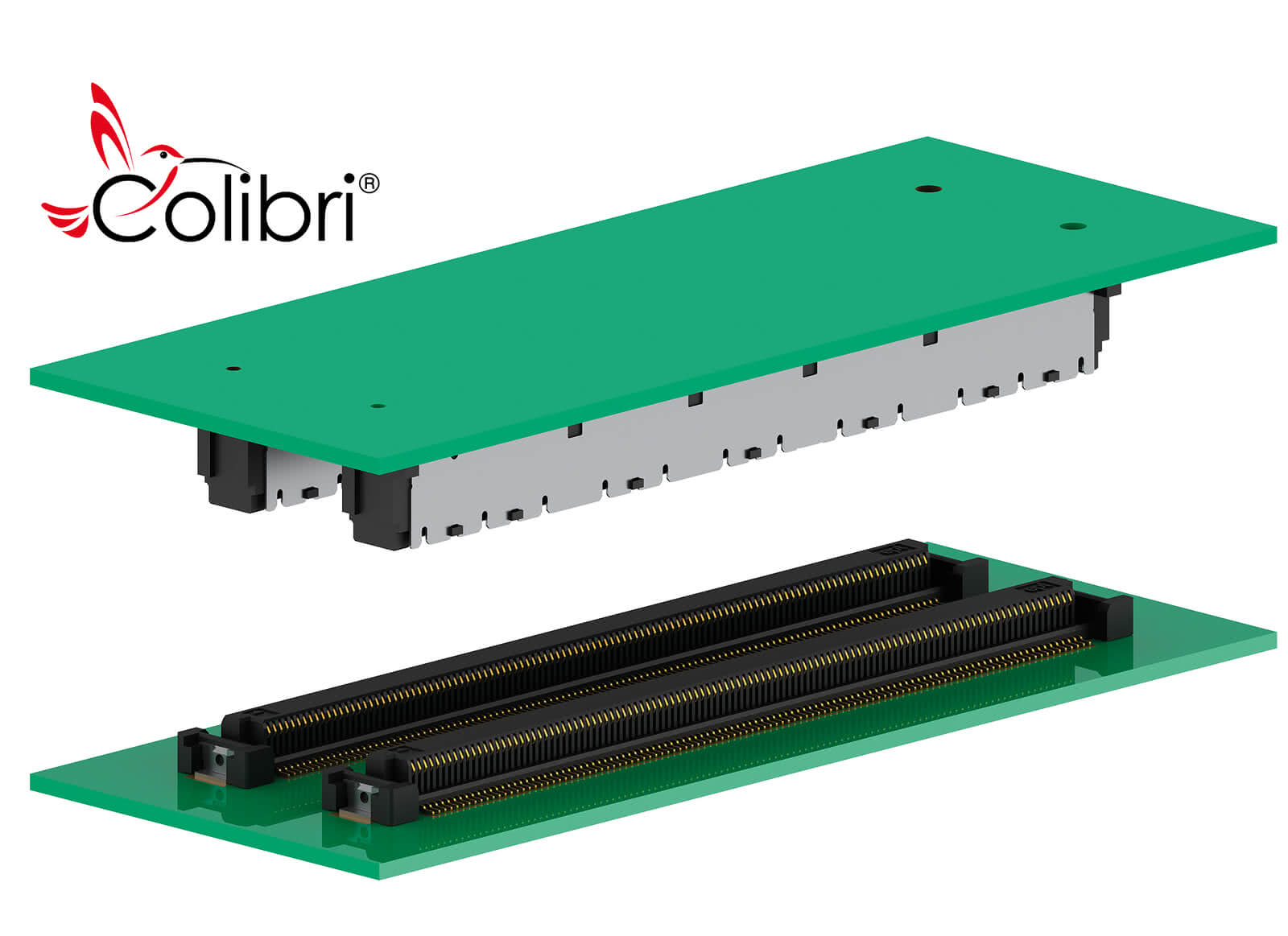

Το Colibri® είναι ένα θωρακισμένο σύστημα συνδέσμων SMT δύο σειρών με βήμα 0,5 mm.

Χαρακτηριστικά

Συμμορφώνεται με τις προδιαγραφές PICMG COM Express®
και SFF-SIG CoreExpress®
Συμβατό με τους συνήθεις συνδετήρες
για εφαρμογές με ταχύτητες 10+, 16+ ή 25+ Gbit/s
Ενσωματωμένη επιφάνεια για την τοποθέτηση εξαρτημάτων
Συσκευασμένο σε Tape & Reel

Εφαρμογές

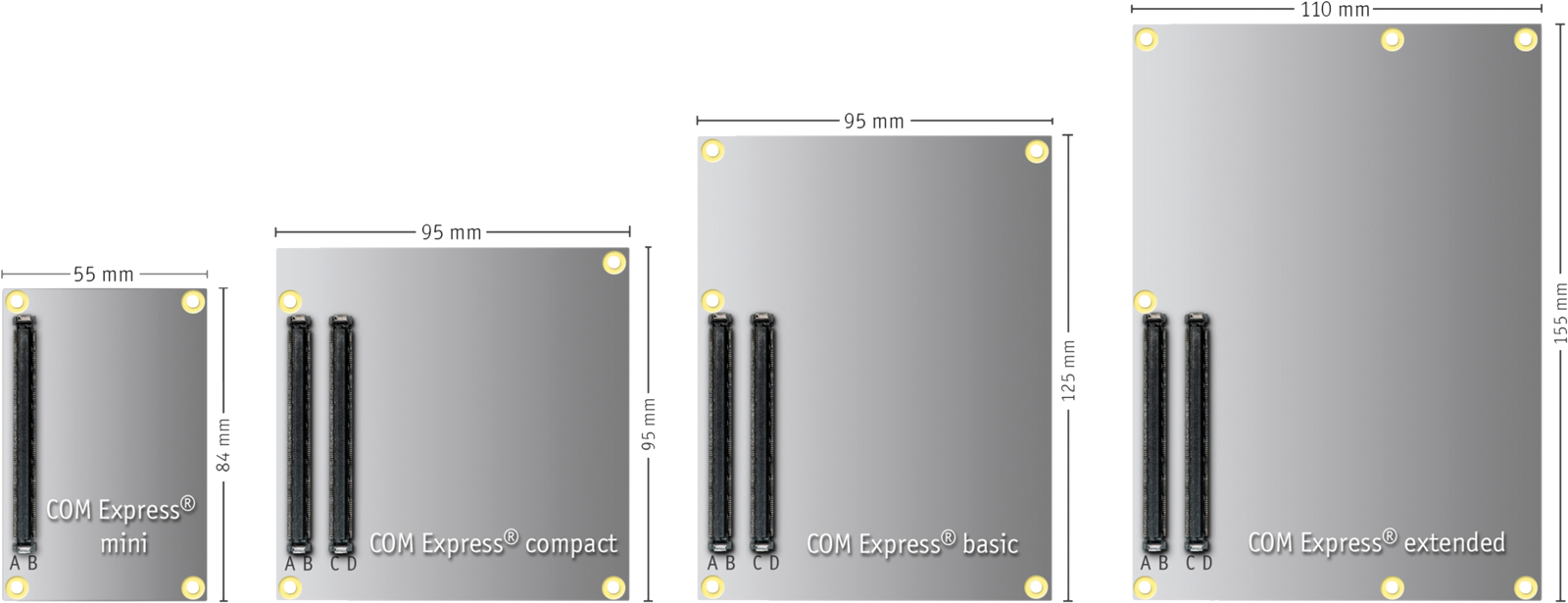

COM Express®
CoreExpress®

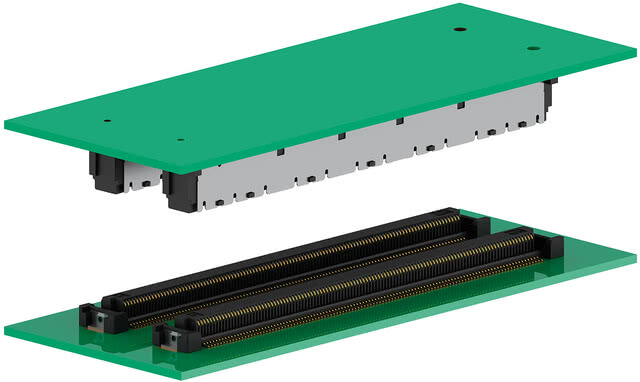

Mezzanin πλακέτα-προς-πλακέτα
VITA59

Colibri: Επισκόπηση

Σύνοψη στοιχείων Εφαρμογές Προϊόντα Colibri Βίντεο με τα καλύτερα στιγμιότυπα Χαρακτηριστικά Ευέλικτες αποστάσεις Μεγέθη μονάδων Τομείς εφαρμογής Από τη σκοπιά του προγραμματιστή ΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣ Μαρτυρίες Οδηγίες συναρμολόγησης Λήψεις

Plug 10+

Colibri Plug 220, 5 mm Αρ. 401-51101-51

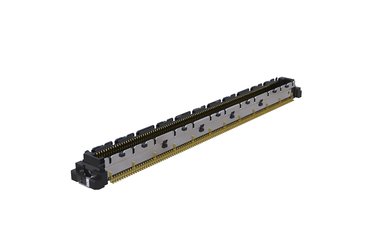

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

για απόσταση 5 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 220, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 220, 5 mm Αρ. 401-51101-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Προδιαγραφές	PICMG^® COM.0 Έκδοση 3.1
Αριθμός επαφών	220
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	5 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	175
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 440, 5 mm Αρ. 401-51501-51

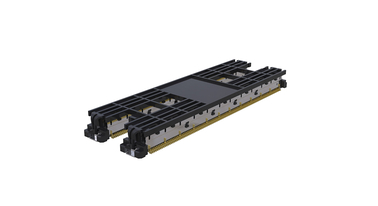

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

για απόσταση 5 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 440, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 440, 5 mm Αρ. 401-51501-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Προδιαγραφές	PICMG^® COM.0 Έκδοση 3.1
Αριθμός επαφών	440
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	5 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	175
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 220, 8 mm Αρ. 401-55101-51

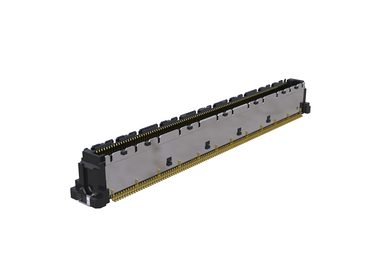

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

για απόσταση 8 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 220, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 220, 8 mm Αρ. 401-55101-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Προδιαγραφές	PICMG^® COM.0 Έκδοση 3.1
Αριθμός επαφών	220
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	8 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	125
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 440, 8 mm Αρ. 401-55501-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

για απόσταση 8 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 440, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 440, 8 mm Αρ. 401-55501-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Προδιαγραφές	PICMG^® COM.0 Έκδοση 3.1
Αριθμός επαφών	440
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	8 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	125
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 120, 8 mm Αρ. 401-55401-51

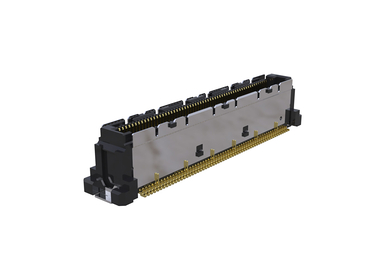

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

για απόσταση 8 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 120, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 120, 8 mm Αρ. 401-55401-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Αριθμός επαφών	120
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	8 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	125
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

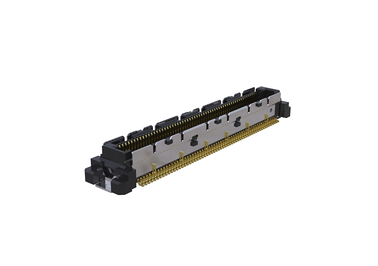

Colibri Plug 120, 5 mm Αρ. 401-51401-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

για απόσταση 5 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 120, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 120, 5 mm Αρ. 401-51401-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Αριθμός επαφών	120
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	5 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	175
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 40, 5 mm Αρ. 401-51701-51

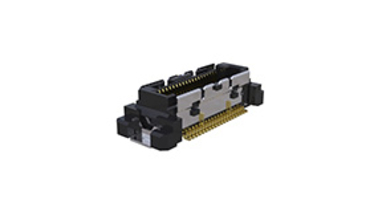

Colibri Plug 5mm 40pol 401 51703 51 285x156

για απόσταση 5 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 40, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 40, 5 mm Αρ. 401-51701-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Αριθμός επαφών	40
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	5 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	175
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 40, 8 mm Αρ. 401-55701-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

για απόσταση 8 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 40, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 40, 8 mm Αρ. 401-55701-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Αριθμός επαφών	40
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	8 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	125
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 160, 5 mm Αρ. 401-51301-51

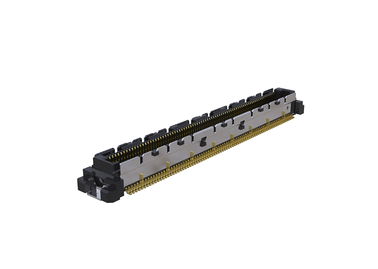

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

για απόσταση 5 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 160, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 160, 5 mm Αρ. 401-51301-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Αριθμός επαφών	160
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	5 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	175
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 80, 5 mm Αρ. 401-51601-51

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

για απόσταση 5 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 80, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 80, 5 mm Αρ. 401-51601-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Αριθμός επαφών	80
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	5 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	175
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 160, 8 mm Αρ. 401-55301-51

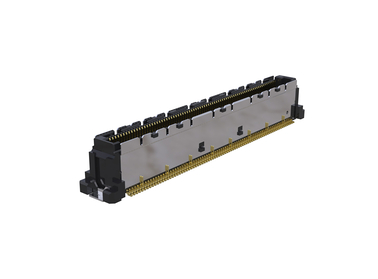

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

για απόσταση 8 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 160, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 160, 8 mm Αρ. 401-55301-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Αριθμός επαφών	160
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	8 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	125
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Plug 80, 8 mm Αρ. 401-55601-51

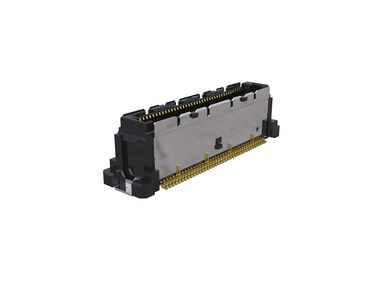

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

για απόσταση 8 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός πόλων 80, Τεχνολογία σύνδεσης SMT, Πλέγμα 0,5 mm, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Plug 80, 8 mm Αρ. 401-55601-51 - Τεχνικά στοιχεία

Βασικά στοιχεία

Αριθμός επαφών	80
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	8 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	125
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	Au πάνω από Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Διάρκεια ζωής	30 κύκλοι σύνδεσης
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Plug 16+

Plug 25+

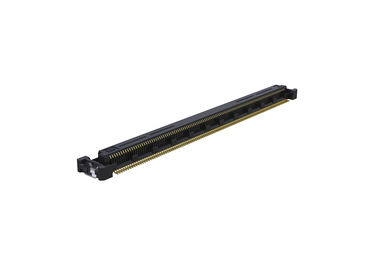

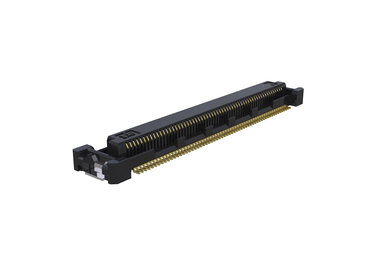

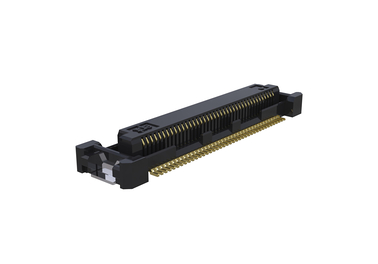

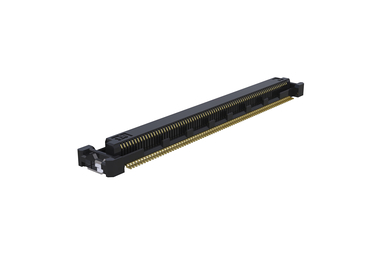

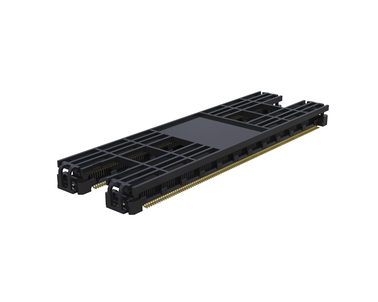

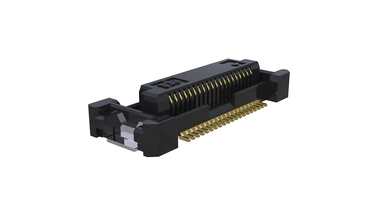

Receptacle

Plug Heavy Au

Colibri Heavy Au Plug 10+ 220, 5 mm Αρ. 401-51101-52

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

για απόσταση 5 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός ακίδων 220 σε πλέγμα 0,5 mm, Τεχνολογία σύνδεσης SMT, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s, 0,76 µm Au

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Ανθεκτικό

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Heavy Au Plug 10+ 220, 5 mm Αρ. 401-51101-52 - Τεχνικά στοιχεία

Βασικά στοιχεία

Προδιαγραφές	PICMG^® COM.0 Έκδοση 3.1
Αριθμός επαφών	220
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	5 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	175
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	0,76 µm Au πάνω σε Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Heavy Au Plug 10+ 440, 5 mm Αρ. 401-51501-52

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

για απόσταση 5 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός ακίδων 440 σε πλέγμα 0,5 mm, Τεχνολογία σύνδεσης SMT, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s, 0,76 µm Au

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Ανθεκτικό

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Heavy Au Plug 10+ 440, 5 mm Αρ. 401-51501-52 - Τεχνικά στοιχεία

Βασικά στοιχεία

Προδιαγραφές	PICMG^® COM.0 Έκδοση 3.1
Αριθμός επαφών	440
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	5 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	175
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	0,76 µm Au πάνω σε Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Heavy Au Plug 10+ 220, 8 mm Αρ. 401-55101-52

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

για απόσταση 8 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός ακίδων 220 σε πλέγμα 0,5 mm, Τεχνολογία σύνδεσης SMT, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s, 0,76 µm Au

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Ανθεκτικό

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Heavy Au Plug 10+ 220, 8 mm Αρ. 401-55101-52 - Τεχνικά στοιχεία

Βασικά στοιχεία

Προδιαγραφές	PICMG^® COM.0 Έκδοση 3.1
Αριθμός επαφών	220
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	8 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	125
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	0,76 µm Au πάνω σε Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Colibri Heavy Au Plug 10+ 440, 8 mm Αρ. 401-55501-52

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

για απόσταση 8 mm μεταξύ πλακετών, Ασφάλεια επικάλυψης έως +0,6 mm, Αριθμός ακίδων 440 σε πλέγμα 0,5 mm, Τεχνολογία σύνδεσης SMT, Ταχύτητα μεταφοράς δεδομένων 10+ Gbit/s, 0,76 µm Au

Παράλληλη

SMT

Υψηλή πυκνότητα

Υψηλή ταχύτητα

Ανθεκτικό

Εμφάνιση περισσότερων λεπτομερειών προϊόντος

Colibri Heavy Au Plug 10+ 440, 8 mm Αρ. 401-55501-52 - Τεχνικά στοιχεία

Βασικά στοιχεία

Προδιαγραφές	PICMG^® COM.0 Έκδοση 3.1
Αριθμός επαφών	440
Τεχνολογία σύνδεσης	SMT
Απόσταση PCB	8 mm
Θερμοκρασία λειτουργίας	-40 °C έως +125 °C

Υλικό

Μονωτικό σώμα	LCP, UL 94 V-0
Αξία CTI IEC 60112	125
Υλικό επαφής	κράμα χαλκού
Επίστρωση επαφής	0,76 µm Au πάνω σε Ni
Περιοχή σύνδεσης	Au flash μέσω Ni

Μηχανική

Διάσταση πλέγματος	0,5 mm
Δύναμη εισαγωγής ανά επαφή	μέγ. 0,9 N
Δύναμη έλξης ανά επαφή	τουλάχιστον 0,1 N
Κοπλανικότητα	μέγ. 0,1 mm
Υπέρβαση της ασφάλειας	0,6 mm
Μετατόπιση κέντρου στην κατεύθυνση Χ	± 0,4 mm
Μετατόπιση κέντρου στην κατεύθυνση Υ	± 0,19 mm
Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y)	± 0,1 mm (ύψος κατασκευής 8 mm) / ± 0,115 mm (ύψος κατασκευής 5 mm)
Γωνιακή μετατόπιση στην κατεύθυνση Χ	± 2°

Ηλεκτρικό

Ρεύμα λειτουργίας	μέγ. 0,5 A
Τάση λειτουργίας	50 VAC
Τάση δοκιμής	200 VAC
Αντίσταση επαφής	μέγ. 75 mΩ
Απόσταση αέρα και ερπυσμού	≥ 0,15 mm
Αντίσταση μόνωσης	> 100 MΩ
Μετάδοση δεδομένων	10 Gbit/s

Επεξεργασία

Θερμοκρασία συγκόλλησης	260 °C σύμφωνα με το πρότυπο J-STD-020
MSL	1
Τοποθέτηση	Pick and Place

Εγκρίσεις / Συμμόρφωση

Αρχείο UL	E130314
Περιβάλλον	Συμμορφώνεται με την οδηγία RoHS

Receptacle Heavy Au

Άλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση

Ζητήστε εξατομικευμένους συνδέσμους

" Δεν είναι το κατάλληλο για εσάς; Ζητήστε έναν προσαρμοσμένο σύνδεσμο τώρα!

Σας ευχαριστούμε πολύ! Θα εξετάσουμε τα αιτήματά σας και θα επικοινωνήσουμε μαζί σας.

Εάν έχετε απορίες, είμαστε στη διάθεσή σας ανά πάσα στιγμή μέσω ηλεκτρονικού ταχυδρομείου ή τηλεφώνου.

Δεν βρέθηκε κατάλληλο προϊόν - Ζητήστε το προϊόν τώρα:

Τα πεδία που σημειώνονται με * είναι υποχρεωτικά.

Εταιρεία *

Χαιρετισμός

Όνομα *

Όνομα *

Οδός *

ΤΑΧΥΔΡΟΜΙΚΟΣ ΚΩΔΙΚΟΣ *

Τοποθεσία *

Χώρα *

e-mail *

Τηλέφωνο *

Απαιτήσεις προϊόντος *

Μπορείτε να συμβουλευτείτε τη δήλωση προστασίας δεδομένων μας εδώ.

Χαρακτηριστικά των SMT σύνδεσμος Colibri HighSpeed

Τι προσφέρουν οι δημοφιλείς συνδετήρες Colibri HighSpeed-σύνδεσμος της ept; Ποιες αποστάσεις μεταξύ πλακετών μπορούν να επιτευχθούν με αυτούς; Υπάρχουν διαφορετικοί αριθμοί πόλων; Πόσα Gbit/s είναι δυνατά κατά τη μεταφορά δεδομένων;

Στο βίντεο με την κινούμενη εικόνα μας απαντώνται αυτές οι ερωτήσεις και πολλά άλλα. Ρίξτε μια ματιά
τώρα! (ή στο YouTube)!

Χαρακτηριστικά των συνδετήρων PICMG (σύνδεσμος)

Colibri 440 pol 2026 red

Το Colibri® είναι ένα θωρακισμένο σύστημα συνδετήρων SMT δύο σειρών με βήμα 0,5 mm. Πληροί όλες τις απαιτήσεις των προδιαγραφών για σύνδεσμος από τα πρότυπα PICMG COM Express®, SFF-SIG CoreExpress® καθώς και nano-ETXexpress. Τα προϊόντα Colibri® είναι συμβατά με τους συνήθεις συνδετήρες της αγοράς και έχουν υποβληθεί σε εκτενείς δοκιμές.

Colibri Receptacle — Receptacle (θηλυκός σύνδεσμος)
Επισκόπηση λεπτομερειών
για το COM Module

Περιοχή τοποθέτησης εξαρτημάτων

196 ακίδες σήματος και 24 ακίδες γείωσης

βήμα 0,5 mm

Colibri Receptacle

Colibri Plug — Plug (Male connector)
Σύνοψη λεπτομερειών για
την πλακέτα φορέα

Colibri Feature Pick N Place 180x180 — προαιρετικά: καπάκι τύπου «pick-and-place»

Colibri Feature Guide Post 180x180 — Κολώνες καθοδήγησης

Ασπίδα

Στερέωση SMT

Colibri Feature Pick N Place 180x180

Colibri Feature Guide Post 180x180

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Κατασκευάζουμε τους ακριβώς προσαρμοσμένους, εξατομικευμένους σύνδεσμος σας για τη δική σας εφαρμογή.

Άλλοι αριθμοί πόλων
Άλλα ύψη στοίβαξης
εναλλακτικές επιμετάλλώσεις επαφής

Ζητήστε

τώρα εξατομικευμένους σύνδεσμος

Το πρότυπο COM Express για τους σύνδεσμος

Η προδιαγραφή COM Express® για τους συνδετήρες (σύνδεσμος) αναπτύχθηκε από την PICMG για τα «Computer-on-Module» (COM). Εδώ καθορίζονται, μεταξύ άλλων, οι διαστάσεις που πρέπει να έχει το module καθώς και η θέση των οπών στερέωσης και της διάταξης των επαφών προς την πλακέτα φορέα (Carrier Board).
Τα modules COM Express® ενσωματώνουν τις βασικές λειτουργίες ενός υπολογιστή με δυνατότητα εκκίνησης, όπως CPU, επεξεργαστή γραφικών, μνήμη εργασίας και τυποποιημένες διεπαφές.
Η τοποθέτηση ενός δομοστοιχείου COM σε μια πλακέτα φορέα μειώνει τους χρόνους και το κόστος ανάπτυξης. Επιπλέον, ο κύκλος ζωής των προϊόντων μπορεί όχι μόνο να παραταθεί, αλλά και να αναβαθμιστεί, τοποθετώντας νεότερα δομοστοιχεία COM Express® με υψηλότερη απόδοση στην πλακέτα φορέα.

Τα μεγέθη των μονάδων COM Express® για σύνδεσμος σύμφωνα με το PICMG

COMExpress boards frei

Τυπικοί τομείς εφαρμογής για τους συνδετήρες Colibri HighSpeedσύνδεσμος

Βιομηχανικός αυτοματισμός
, Συστήματα
κιόσκι & POS, ιατρική τεχνολογία, Τεχνολογία
μετρήσεων, Gaming
, Μεταφορές
, Διακομιστές

Συνδέσμοι PICMG Colibri (σύνδεσμος) για COM Express

Florian Guglhoer Produktmanager 6400x4660px

«Ακούγαμε συνεχώς από τους σχεδιαστές υλικού ότι οι απαιτήσεις για συνδετήρες υψηλής ταχύτητας (HighSpeed σύνδεσμος) έχουν αυξηθεί και ότι, ως εκ τούτου, χρειάζονται συνδετήρες SMT που μπορούν να παρέχουν ταχύτητα άνω των 8 Gbit/s. Εδώ και καιρό, η έκδοση 10 Gbit/s των SMT σύνδεσμος Colibri μας είχε ήδη πείσει με την εξαιρετική ακεραιότητα σήματος της. Με τις εκδόσεις Colibri 16+ και 25+ Gbit/s, καθιστούμε δυνατή την χωρίς παρεμβολές μετάδοση δεδομένων από σήματα USB 3.1 Gen2 και PCI Express 4.0.
Οι συνδετήρες Colibri SMT για εφαρμογές COM Express διαθέτουν βελτιστοποιημένο σχεδιασμό επαφών, χάρη στον οποίο μπορούν να υλοποιηθούν εύκολα εφαρμογές για συνδετήρες υψηλής ταχύτητας 10, 16 ή 25+ Gbit/s και άνω. Οι προσομοιώσεις μας παρουσιάζουν εξαιρετική ακεραιότητα σήματος (ακεραιότητα σήματος) – ακόμη και σε υψηλούς ρυθμούς μετάδοσης δεδομένων. Είμαι απόλυτα πεπεισμένος για τις δυνατότητες υψηλής ταχύτητας των συνδετήρων Colibri COM-σύνδεσμος. Θα πρέπει να δείτε οι ίδιοι τα χαρακτηριστικά τους και να παραγγείλετε τουλάχιστον ένα δείγμα!
Για την προσομοίωση δικών σας σχεδίων, μπορείτε επίσης να ζητήσετε από εμάς τις παράμετρος S."
Florian Guglhör, Διευθυντής Προϊόντων ept

Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με το Colibri SMT - σύνδεσμος

Για ποιους ρυθμούς μετάδοσης δεδομένων είναι κατάλληλοι οι SMT-σύνδεσμος της Colibri;Για ποιες εφαρμογές υψηλής ταχύτητας χρησιμοποιούνται οι σύνδεσμος της Colibri;Πού χρησιμοποιούνται ήδη με επιτυχία οι σύνδεσμος Colibri σύμφωνα με το πρότυπο PICMG;Απαιτείται βοηθητικό εργαλείο τοποθέτησης (καπάκι pick-and-place) για την επεξεργασία των σύνδεσμων υψηλής ταχύτητας Colibri;Οι σύνδεσμος PICMG Colibri διατίθενται και σε συσκευασία «Tape & Reel»;Είναι οι σύνδεσμος COM Express της Colibri εξαρτήματα με πιστοποίηση UL;Οι σύνδεσμος πλακετών ept συμμορφώνονται με την οδηγία RoHS;

Για ποιους ρυθμούς μετάδοσης δεδομένων είναι κατάλληλοι οι SMT-σύνδεσμος της Colibri;

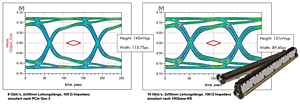

Οι προσομοιώσεις με το σύστημα COM Express® « σύνδεσμος » Colibri® στα 8 ή 10 Gbit/s παρουσιάζουν εξαιρετική απόδοση « ακεραιότητα σήματος ». Χάρη στις περαιτέρω εξελίξεις και βελτιώσεις στο σχεδιασμό των επαφών, οι δυνατότητες υψηλής ταχύτητας των Plugs Colibri επεκτάθηκαν στα 25+ Gbit/s. Έτσι, το σύστημα συνδέσμων COM Express αποτελεί την πρώτη επιλογή για την εφαρμογή σας σε υψηλούς ρυθμούς μετάδοσης δεδομένων, από 25 Gbit/s και άνω.

mask output eye

Για ποιες εφαρμογές υψηλής ταχύτητας χρησιμοποιούνται οι σύνδεσμος της Colibri;

Οι συνδέσεις υψηλής ταχύτητας Colibri (Speed-σύνδεσμος) είναι ιδανικές για υψηλούς ρυθμούς μετάδοσης δεδομένων και, ως εκ τούτου, για κάθε είδους εφαρμογές υψηλής ταχύτητας. Σε αυτές περιλαμβάνονται, για παράδειγμα, τα συστήματα «Board-to-Board» COM Express και Mezzanine με ρυθμούς μετάδοσης δεδομένων για 10-Gigabit-Ethernet και PCI Express Gen3.

Πού χρησιμοποιούνται ήδη με επιτυχία οι σύνδεσμος Colibri σύμφωνα με το πρότυπο PICMG;

Μεταξύ άλλων, οι συνδετήρες Colibri COM Express σύνδεσμος χρησιμοποιούνται ήδη στον τομέα της βιομηχανικής αυτοματοποίησης, στα συστήματα κιόσκι και POS, στην ιατρική τεχνολογία (ιατρική τεχνολογία), στην τεχνολογία μετρήσεων, στα παιχνίδια (Gaming), στον τομέα των μεταφορών (Transportation) καθώς και στην τεχνολογία κτιρίων (Gebäudetechnik).

Απαιτείται βοηθητικό εργαλείο τοποθέτησης (καπάκι pick-and-place) για την επεξεργασία των σύνδεσμων υψηλής ταχύτητας Colibri;

Ο σχεδιασμός του Colibri-Receptacle προσφέρει επαρκή επιφάνεια αναρρόφησης (επιφάνεια αναρρόφησης) για την πιπέτα αναρρόφησης (ακροφύσιο κενού) και, κατά συνέπεια, δεν απαιτεί πρόσθετο βοηθητικό εξάρτημα τοποθέτησης (καπάκι pick-and-place).
Επίσης, το Colibri-Plug μπορεί να τοποθετηθεί αξιόπιστα με μια λεπτή πιπέτα αναρρόφησης (ακροφύσιο κενού) χωρίς πρόσθετο βοηθητικό εξάρτημα τοποθέτησης (καπάκι pick-and-place).

Οι σύνδεσμος PICMG Colibri διατίθενται και σε συσκευασία «Tape & Reel»;

Ναι, οι SMT σύνδεσμος της Colibri παραδίδονται συνήθως σε συσκευασία tape and reel, γεγονός που επιτρέπει την πλήρως αυτοματοποιημένη επεξεργασία μέσω του συστήματος Pick-and-Place. Κατόπιν αιτήματος, είναι επίσης δυνατή η παράδοση σε συσκευασίες δίσκος.

Είναι οι σύνδεσμος COM Express της Colibri εξαρτήματα με πιστοποίηση UL;

Ναι, οι συνδετήρες Colibri σύνδεσμος της ept είναι εξαρτήματα αναγνωρισμένα από την UL στις ΗΠΑ και τον Καναδά.

Οι σύνδεσμος πλακετών ept συμμορφώνονται με την οδηγία RoHS;

Η RoHS (Restriction of the use of certain Hazardous Substances) είναι η οδηγία για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικές και ηλεκτρονικές συσκευές.
Επιβεβαιώνουμε ότι οι σύνδεσμος της Colibri από την ept συμμορφώνονται με την οδηγία RoHS 2011/65/ΕΕ, σύμφωνα με την πιστοποίηση RoHS. Περισσότερες πληροφορίες θα βρείτε στην ενότητα RoHS & REACH.

Μαρτυρίες

Σεβόμαστε την επιθυμία των πελατών μας για διακριτικότητα και, ως εκ τούτου, δεν αναφέρουμε πηγές παρακάτω.
Ωστόσο, εγγυόμαστε ανεπιφύλακτα την αυθεντικότητα αυτών των δηλώσεων.

Σε εφαρμογές με πολύ υψηλούς ρυθμούς μεταφοράς δεδομένων, το Colibri 10 Gbit/s έφτανε κατά καιρούς στα όριά του: με το νέο Plug 16+, όμως, οι μεταδόσεις σημάτων USB 3.1 Gen2 λειτουργούν πλέον χωρίς προβλήματα.

Entwicklungsingenieur Embedded Computing Technologie

Για εμάς ήταν καθοριστικό το γεγονός ότι οι κάρτες COM Express-σύνδεσμος της ept παρουσιάζουν τις καλύτερες τιμές στα διάγραμματα ματιού (jitter, Eye height και Eye width).

Entwicklungsingenieur Embedded Computing Technologie

Χάρη στη συσκευασία τύπου «Tape&Reel» των συνδετήρων Colibri, καταφέραμε να αυξήσουμε τον χρόνο αυτόνομης λειτουργίας του μηχανήματος αυτόματης συναρμολόγησης και, ως εκ τούτου, να μειώσουμε το κόστος παραγωγής.

Fertigungsplaner COM Express-Baseboard-Fertigung

Για την εφαρμογή μας στα 10 Gbit/s έχουμε εγκρίνει αποκλειστικά τους σύνδεσμος Colibri.

Entwicklungsingenieur COM Express-Modul-Entwicklung

Μόνο από τη στιγμή που αρχίσαμε να χρησιμοποιούμε τους συνδετήρες Colibri High Speed σύνδεσμος, δεν αντιμετωπίζουμε πλέον κανένα πρόβλημα με τη διαβροχή κατά τη διαδικασία της κόλληση reflow.

Fertigungsleiter COM Express-Baseboard-Fertigung

Χάρη στη συσκευασία «tape and reel» των SMT-Leiterplatten-σύνδεσμος για πλακέτες τυπωμένων κυκλωμάτων της Colibri, η παραγωγικότητα στην παραγωγή μας αυξήθηκε σημαντικά.

Produktionsleiter COM Express-Modul-Fertigung

Η υποστήριξη από την ept κατά την εισαγωγή των σύνδεσμος Colibri στην παραγωγή μας ήταν άριστη. Νιώσαμε ότι ήμασταν σε καλά χέρια.

Leiter Qualitätswesen Embedded Computing

Στην ept διασφαλίζεται η διαθεσιμότητα των σύνδεσμος Colibri. Αυτό ήταν εξαιρετικά σημαντικό για εμάς.

Fertigungsplaner COM Express-Modul-Fertigung

Οδηγίες συναρμολόγησης

Λήψη οδηγιών συναρμολόγησης Colibri

Λήψεις

Φυλλάδιο προϊόντων ept Colibri

Έκθεση Colibri SI

σύνδεσμος Προϊόντα ept Colibri - 0,5 mm SMT
