Zero8 plug χαμηλού προφίλ με θωράκιση Αρ. 405-52112-51
Ύψος κατασκευής 1,15 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 12 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1
Zero8 plug χαμηλού προφίλ με θωράκιση Αρ. 405-52120-51
Ύψος κατασκευής 1,15 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 20 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1
Zero8 plug χαμηλού προφίλ με θωράκιση Αρ. 405-52132-51
Ύψος κατασκευής 1,15 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 32 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1
Zero8 plug χαμηλού προφίλ με θωράκιση Αρ. 405-52152-51
Ύψος κατασκευής 1,15 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 52 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1

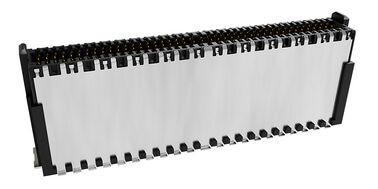

Zero8 plug χαμηλού προφίλ με θωράκιση Αρ. 405-52180-51
Ύψος κατασκευής 1,15 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 80 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1
Zero8 υποδοχή χαμηλού προφίλ με θωράκιση Αρ. 406-52120-51
Ύψος κατασκευής 4,85 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός πόλων 20 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1
Zero8 υποδοχή χαμηλού προφίλ με θωράκιση Αρ. 406-52132-51
Ύψος κατασκευής 4,85 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 32 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1
Zero8 υποδοχή χαμηλού προφίλ με θωράκιση Αρ. 406-52152-51
Ύψος κατασκευής 4,85 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 52 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1
Zero8 υποδοχή χαμηλού προφίλ με θωράκιση Αρ. 406-52180-51
Ύψος κατασκευής 4,85 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 80 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1
Zero8 υποδοχή χαμηλού προφίλ με θωράκιση Αρ. 406-52112-51
Ύψος κατασκευής 4,85 mm, Επικάλυψη επαφής 1,5 mm, Αριθμός ακίδων 12 σε πλέγμα 0,8 mm, Τεχνολογία σύνδεσης SMT, Ηλεκτρομαγνητική θωράκιση, Επίπεδο απόδοσης 1

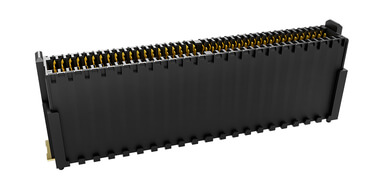

Socket, ευθεία, μη θωρακισμένοςPlug γωνιακός μη θωρακισμένοςSocket γωνιακός μη θωρακισμένοςΆλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση
Τα βασικά χαρακτηριστικά του συνδετήρα Zero8 με τεχνολογία ScaleX
± 0,4 mm Αντιστάθμιση ανοχής σε κατάσταση συναρμολόγησης
κατά τις κατευθύνσεις
X και Y, περιοχή επικάλυψης 1,5 mm κατά τη διεύθυνση Z
Υψηλής ταχύτητας - Μεταφορά δεδομένων με ταχύτητα τουλάχιστον 16+ Gbit/s
Κατάλληλο
για PCIe 4.0 και Industrial Ethernet. Πρόσθετη προστασία σήματος χάρη στην θωράκιση
Τι προσφέρει η νέα τεχνολογία ScaleX;
Πώς λειτουργεί η διπλής όψης επαφή; Ποιους ρυθμούς μεταφοράς δεδομένων μπορείτε να επιτύχετε με τους συνδετήρες Zero8; Ποια είναι τα πλεονεκτήματα της κλειστής θωράκισης; Πόσο ευέλικτος μπορεί να είναι ο σχεδιασμός της συσκευής σας με τους συνδετήρες Zero8; Θα
βρείτε τις απαντήσεις στις ερωτήσεις σας σε αυτό το σύντομο βίντεο με κινούμενα σχέδια. Δείτε το εδώ (ή στο YouTube)!
Χαρακτηριστικά των συνδετήρων SMT 0,8 mm με τεχνολογία ScaleX

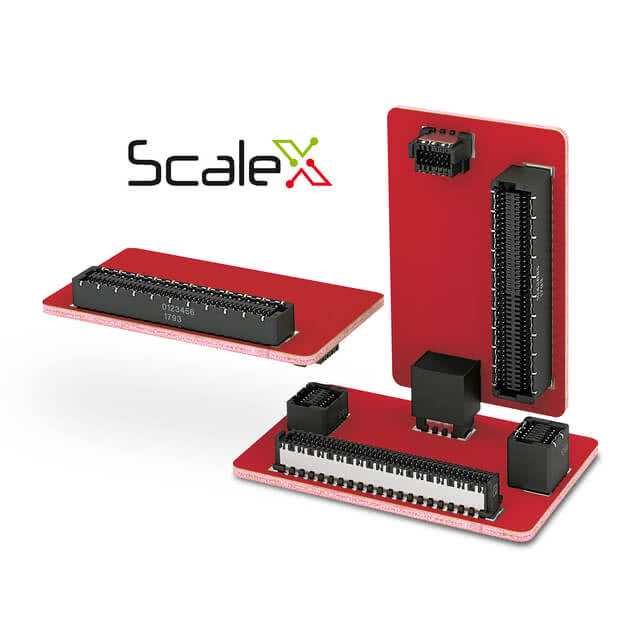

ScaleX – αυτή η μάρκα αντιπροσωπεύει μια τεχνολογία ανθεκτικών επαφών διπλής όψης σε ένα σύστημα συνδετήρων με δυνατότητα κλιμάκωσης.
Οι σύνδεσμοι επαφών με ελατήρια της σειράς Zero8 προσφέρουν ιδιαίτερα αξιόπιστη επαφή χάρη στο ScaleX. Ως εκ τούτου, είναι ιδανικοί για εφαρμογές σε απαιτητικούς βιομηχανικούς τομείς. Ακόμη και οι συνεχείς καταπονήσεις, όπως για παράδειγμα από κραδασμούς και κρούσεις, δεν αποτελούν πρόβλημα για τους υψηλής ποιότητας γερμανικούς συνδετήρες. Ταυτόχρονα, απολαμβάνετε πλήρη ευελιξία χάρη στην κλιμακωτή δυνατότητα των συνδετήρων board-to-board.
Zero SMT Socket
Σύνοψη λεπτομερειών
προστασία έναντι περιστροφής
για τη σωστή σύνδεση του Plug και του Socket
Κλίσεις εισόδου
για την αντιστάθμιση της μετατόπισης στο κέντρο και της γωνιακής μετατόπισης (γωνιακή απευθυγράμμιση) κατά τη σύνδεση
Boardlock
για μια ανθεκτική σύνδεση με την πλακέτα κυκλώματος
πείρος κωδικοποίησης
για τη σωστή τοποθέτηση του βύσματος στην πλακέτα κυκλώματος
Συμπλεξικότητα
για αξιόπιστη συγκόλληση κατά την επεξεργασία
σχηματισμός μηνίσκου
για υψηλή σταθερότητα και αντοχή του σημείου συγκόλλησης (σημείο κόλλησης)
Zero SMT Plug
Σύνοψη λεπτομερειών
Σύστημα επαφής διπλής όψης
για αξιόπιστη σύνδεση σε βιομηχανικό περιβάλλον (κρούσεις, κραδασμούς, θερμικούς κύκλους, επιβλαβή αέρια)
Λεία επιφάνεια επαφής
Η επαφή στην ομοιογενή πλευρά έλασης με επιφάνειες υψηλής ποιότητας επιτρέπει 500 κύκλους σύνδεσης (κύκλοι σύζευξης)
Προστατευμένες επαφές
Η βελτιστοποιημένη γεωμετρία των επαφών και του περιβλήματος μειώνει τη φθορά των επαφών
Ροή δεδομένων
Η γεωμετρία επαφών που έχει βελτιστοποιηθεί για HF εξασφαλίζει ταχύτητες μεταφοράς δεδομένων 16 Gbit/s
θωράκιση ΗΜΣ
Η διπλής όψης θωράκιση (θωράκιση) εξασφαλίζει υψηλή ηλεκτρομαγνητική συμβατότητα (ηλεκτρομαγνητική συμβατότητα) για βέλτιστη ακεραιότητα σήματος (ακεραιότητα σήματος) σε βιομηχανικό περιβάλλον
αντιστάθμιση ανοχών
Υψηλή αξιοπιστία χάρη στην υψηλή αντιστάθμιση ανοχών (αντιστάθμιση ανοχών)
Σύστημα επαφών ουδέτερου φύλου: Επαφές διπλής όψης για μέγιστη αξιοπιστία επαφής σε συνδετήρες SMT
Σε αντίθεση με τους συμβατικούς συνδετήρες SMD, οι οποίοι δημιουργούν επαφή μέσω ενός επαφέα τύπου μαχαιριού και ενός ελατηρίου, ο θωρακισμένος συνδετήρας πλακέτας Zero8 διαθέτει έναν επαφέα τύπου μαχαιριού και έναν ελατηριακό επαφέα σε κάθε ζεύγος ακροδεκτών (βύσμα ή υποδοχή). Με αυτή την αξιόπιστη τεχνολογία σύνδεσης, ο σύνδεσμος αυτός με βήμα 0,8 mm εξασφαλίζει διπλή επαφή σε ένα μόνο pin και παρέχει υψηλή εφεδρεία και, ως εκ τούτου, μέγιστη ασφάλεια επαφής. Έτσι, το ουδέτερο ως προς το φύλο σύστημα επαφών εξασφαλίζει ασφαλή, ανθεκτική και αεριοστεγή επαφή παρά τις εξωτερικές επιδράσεις, όπως κρούσεις, δονήσεις, θερμικούς κύκλους και επιβλαβή αέρια. Η πολύ υψηλή αντιστάθμιση ανοχής 0,4 mm σε κατάσταση σύνδεσης, που επιτυγχάνεται χάρη στο ουδέτερο ως προς το φύλο σύστημα επαφών του συνδετήρα Zero8, καθιστά τον συνδετήρα επιπλέον ιδιαίτερα επεκτάσιμο.
Η γεωμετρία του μονωτικού περιβλήματος έχει επίσης σχεδιαστεί έτσι ώστε οι επαφές να βυθίζονται στο μονωτικό σώμα και να προστατεύονται, καθιστώντας σχεδόν αδύνατη την πρόκληση ζημιάς στις επαφές. Επιπλέον, η γεωμετρία αποτρέπει αξιόπιστα την εσφαλμένη σύνδεση των επαφών.

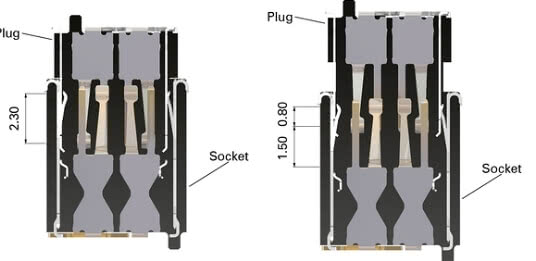

Ευέλικτες αποστάσεις μεταξύ πλακετών: Κατάλληλοι σύνδεσμοι πλακετών για κάθε ανάγκη
Οι σύνδεσμοι πλακετών κυκλωμάτων μας είναι ανθεκτικοί και εξασφαλίζουν υψηλή αντιστάθμιση ανοχών. Τόσο κατά την εγκατάσταση όσο και όταν είναι συνδεδεμένοι, οι σύνδεσμοι SMT προσαρμόζονται στις εξατομικευμένες απαιτήσεις σας. Οι σύνδεσμοι αυτοί αντέχουν ακόμη και σε λάθη κατά τη χρήση. Ό,τι κι αν σχεδιάζετε, μπορείτε να βασιστείτε στους συνδέσμους Zero8.
Οι πολυπολικοί σύνδεσμοι του κατασκευαστή ept δεν χρειάζεται να συνδεθούν μέχρι το τέρμα. Χάρη στο περιθώριο υπερσύνδεσης των 2,3 mm, οι σύνδεσμοι ept εντάσσονται με ακρίβεια στις εφαρμογές σας. Το βύσμα και η υποδοχή μπορούν να συνδεθούν με μεταβλητό βάθος εντός ενός εύρους 1,5 mm, χωρίς αυτό να επηρεάζει τη μεταφορά δεδομένων. Ανάλογα με τις ανάγκες, είναι δυνατή η υλοποίηση αποστάσεων μεταξύ πλακετών από 6,00 έως 21,00 mm.
Εισάγοντας το βύσμα μέχρι το τέρμα, επιτυγχάνεται η ελάχιστη δυνατή απόσταση μεταξύ των πλακετών. Για τη μέγιστη δυνατή απόσταση, εισάγετε το βύσμα και την υποδοχή μόνο 0,8 mm το ένα μέσα στο άλλο. Αυτή η επιφάνεια επαφής αρκεί ήδη για να εξασφαλίσει μια γρήγορη και ασφαλή σύνδεση.
Συνδετήρας πλακέτας κυκλώματος Zero8 σύμφωνα με τις προδιαγραφές PICMG Modblox7
Το ModBlox7 περιγράφει τις βασικές προδιαγραφές ενός αρθρωτού Box-PC, το οποίο αποτελείται από διάφορα λειτουργικά υποσυστήματα, όπως CPU, τροφοδοτικό και εισόδους/εξόδους (I/O). Αυτό το νέο, ανεξάρτητο από τον κατασκευαστή πρότυπο επιτρέπει στους χρήστες να υλοποιούν ένα ευρύ φάσμα συνδυασμών συσκευών σε αρθρωτό σχεδιασμό, χάρη στις διαλειτουργικές λειτουργικές μονάδες. Στόχος της PICMG® ήταν επίσης η μείωση του κόστους και η προώθηση της βιωσιμότητας. Η νέα προδιαγραφή της PICMG® περιλαμβάνει τόσο τη μηχανική, τις αρθρωτές λειτουργικές μονάδες, όσο και την ηλεκτρική σύνδεση μέσω συνδετήρων με προκαθορισμένη διάταξη ακίδων.
Ένα Box-PC αποτελείται από ένα περίβλημα, μία ή δύο μονάδες τροφοδοσίας, καθώς και μία ή δύο CPU με έως και τέσσερις θύρες PCI-Express και έως και οκτώ θύρες I/O βασισμένες σε USB η καθεμία. Κάθε μονάδα μπορεί με τη σειρά της να περιλαμβάνει έως και τρεις στοιβαγμένες πλακέτες κυκλωμάτων, ανάλογα με την πολυπλοκότητα της μονάδας. Οι διαστάσεις του Box-PC είναι προκαθορισμένες τόσο ως προς το ύψος όσο και ως προς το βάθος. Το πλάτος της πρόσοψης, από την άλλη πλευρά, ποικίλλει ανάλογα με τον αριθμό των μονάδων. Αυτές, με τη σειρά τους, μπορούν να αποτελούνται από μία ή περισσότερες λεγόμενες υποδοχές 1,4 ιντσών. Δώδεκα υποδοχές μπορούν έτσι να τοποθετηθούν σε σειρά μέχρι ένα μέγιστο πλάτος 16,8 ιντσών.
Ιδιαίτερη προσοχή δίνεται φυσικά, σε ένα πρότυπο για τη διαμόρφωση αρθρωτών συσκευών, στην ηλεκτρική και μηχανική σύνδεση των επιμέρους μονάδων μέσω συνδετήρων. Ανάλογα με τις συνθήκες χρήσης των Box-PC, το Zero8 είναι ένας συνδετήρας υψηλής ταχύτητας σε SMT, ο οποίος διακρίνεται όχι μόνο για την τεράστια ανθεκτικότητά του κατά την εγκατάσταση, αλλά και για τις υψηλές ανοχές κατά τη λειτουργία, καθώς και για την εξαιρετική αντοχή του σε αντίξοες περιβαλλοντικές συνθήκες. Δεδομένου ότι σε ορισμένες εφαρμογές είναι απαραίτητο να εξασφαλιστεί η αξιοπιστία μέσω της εφεδρείας με τη χρήση ενός επιπλέον συνδετήρα, πρέπει επιπλέον να είναι δυνατή η ταυτόχρονη χρήση πολλών συνδετήρων σε ένα κύκλωμα. Αυτό απαιτεί υψηλή αντιστάθμιση μετατόπισης κατά τη σύνδεση καθώς και ανοχές κατά τη λειτουργία. Ο συνδετήρας κυκλωμάτων Zero8 διαθέτει όλα αυτά τα χαρακτηριστικά.

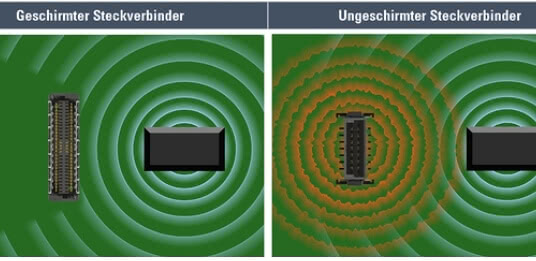

Συνδέσεις πλακέτας: Ηλεκτρομαγνητική θωράκιση για μέγιστη ποιότητα σύνδεσης πλακετών
Με την αύξηση της πυκνότητας εγκατάστασης αυξάνεται και ο κίνδυνος αμοιβαίας ηλεκτρομαγνητικής παρεμβολής. Για να αποφευχθεί αυτό, χρησιμοποιούνται συνδετήρες με θωράκιση, οι οποίοι παρουσιάζουν καλύτερη ηλεκτρομαγνητική συμβατότητα (EMC). Η ηλεκτρομαγνητική συμβατότητα (EMC) είναι καθοριστική για την απρόσκοπτη λειτουργία των ηλεκτρικών εξαρτημάτων και εφαρμογών.

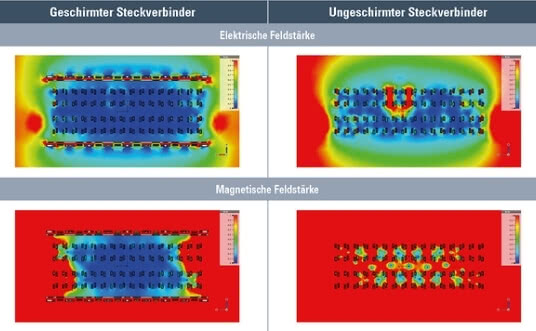

Οι σύνδεσμοι πλακέτας-προς-πλακέτα Zero8 διακρίνονται για την αμφίπλευρη θωράκιση, η οποία εξασφαλίζει βέλτιστες τιμές ηλεκτρομαγνητικής συμβατότητας (EMC). Έτσι, η μεταφορά δεδομένων χωρίς παρεμβολές είναι εγγυημένη σε σχεδόν κάθε περιβάλλον. Το υλικό θωράκισης που χρησιμοποιείται είναι ειδικά κατάλληλο για εξαρτήματα με υψηλές απαιτήσεις ηλεκτρομαγνητικής συμβατότητας. Έτσι, εγγυάται επαγωγική συνδεσιμότητα έως 10 picohenry. Αυτό καθιστά τους συνδετήρες πλακέτας της σειράς Zero8 την ιδανική επιλογή για εφαρμογές στο Industry 4.0 και το Internet of Things.
Η σχεδίαση της εκτεταμένης θωράκισης απομακρύνει αξιόπιστα τα ρεύματα παρεμβολής προς τη γείωση μέσω των πολλαπλών επαφών και στις δύο πλακέτες κυκλωμάτων. Οι επιδράσεις της έντασης του ηλεκτρικού και μαγνητικού πεδίου στους συνδετήρες των πλακετών μπορούν να προσομοιωθούν με σαφήνεια μέσω της επαγωγικής σύζευξης. Στην αντίθετη περίπτωση, όπου ο συνδετήρας θα μπορούσε να λειτουργήσει ως πηγή παρεμβολών, τα γειτονικά εξαρτήματα και στοιχεία προστατεύονται αποτελεσματικά.
Κατασκευάζουμε τους ακριβώς προσαρμοσμένους, εξατομικευμένους σύνδεσμος σας για τη δική σας εφαρμογή.

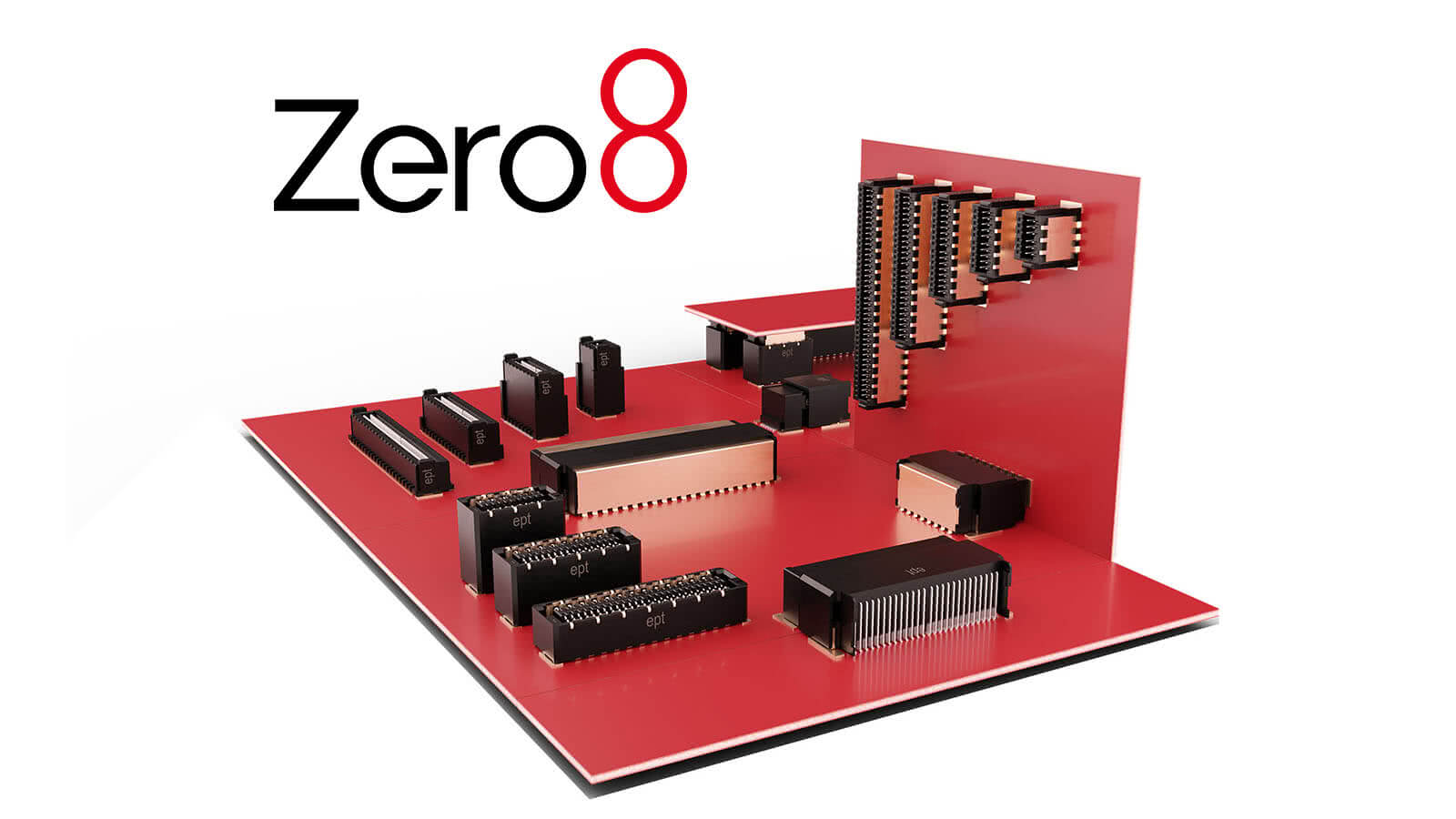

Zero8 SMT βύσματα πλακετών τυπωμένων κυκλωμάτων για βιομηχανικές εφαρμογές
Αναζητάτε έναν συνδετήρα SMT με θωράκιση, ο οποίος να είναι ανθεκτικός και να εξασφαλίζει αξιόπιστη επαφή; Και ιδανικά να είναι προσαρμόσιμος στις δικές σας εξατομικευμένες απαιτήσεις;
Η σειρά προϊόντων μας Zero8 με συνδετήρες πλακέτας τύπου SMT σε βήμα 0,8 mm έχει σχεδιαστεί για απαιτητικές βιομηχανικές εφαρμογές και προσφέρει μέγιστη προσαρμοστικότητα.
Προσαρμόστε ελεύθερα τη μορφή, τον αριθμό των πόλων και το ύψος στοίβαξης των συνδετήρων SMT στις δικές σας απαιτήσεις. Οι συνδετήρες πλακέτας τύπου SMT μας εγγυώνται ταχύτητα μεταφοράς δεδομένων 16 Gbit/s. Η σύνδεση πλακέτας μπορεί να πραγματοποιηθεί σε παράλληλη, ορθογώνια ή οριζόντια μορφή. Προσφέρουμε υποδοχές και βύσματα σε μορφές χαμηλού, μεσαίου και υψηλού προφίλ, καθώς και γωνιακά, ενώ το βύσμα διατίθεται επιπλέον και σε μορφή x-high-profile.
Χάρη στα διαφορετικά ύψη κατασκευής, με τους συνδετήρες πλακέτας-προς-πλακέτα Zero8 μπορείτε να επιτύχετε αποστάσεις μεταξύ πλακετών από 6,00 έως 21,00 mm. Οι συνδετήρες ept διατίθενται σε εκδόσεις από 12 έως 80 ακίδων. Και δεν είναι μόνο αυτό: έχετε επίσης την επιλογή όσον αφορά τη θωράκιση! Και οι δύο πλευρές του ζεύγους συνδετήρων με θωράκιση ή χωρίς; Ή μόνο η μία πλευρά με θωράκιση; Η απόφαση είναι δική σας. Όλοι οι συνδετήρες Zero8 είναι σε κάθε περίπτωση συμβατοί μεταξύ τους και μπορούν να συνδυαστούν ελεύθερα, ανεξάρτητα από το αν επιλέξετε συνδετήρες χωρίς θωράκιση ή με θωράκιση.
Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με τους συνδετήρες πλακετών SMT της Zero8
Πώς μπορούν να επεξεργαστούν οι SMT-σύνδεσμος της Zero8;Με ποιους τρόπους μπορούν να συνδεθούν μεταξύ τους οι πλακέτες κυκλωμάτων με τους SMT-Steckverbindern της Zero8;Ποια ρεύματα μπορούν να μεταφερθούν με τους συνδετήρες Zero8;Ποια είναι τα χαρακτηριστικά της νέας στρατηγικής σύνδεσης;Τι σημαίνει η τεχνολογία ScaleX;Για ποιους ρυθμούς μετάδοσης δεδομένων είναι κατάλληλοι οι SMT-σύνδεσμος της Zero8;Για ποιες εφαρμογές είναι κατάλληλη η θωρακισμένη έκδοση;Το σχέδιο σύνδεσης του Zero8 αντισταθμίζει τις ανοχές στην εφαρμογή μου;
Πώς μπορούν να επεξεργαστούν οι SMT-σύνδεσμος της Zero8;
Το σύστημα συνδετήρων Zero8 επεξεργάζεται με την τεχνολογία επιφανειακής συναρμολόγησης (Surface Mount Technology, SMT) και, ως εκ τούτου, συγκολλάται απευθείας στις πλακέτες κυκλωμάτων. Οι σύνδεσμος παραδίδονται συνήθως σε συσκευασία «tape and reel», γεγονός που επιτρέπει την πλήρως αυτοματοποιημένη επεξεργασία μέσω του συστήματος «Pick-and-Place». Οι πείροι πείρος τοποθέτησης, που βρίσκονται στην κάτω πλευρά των βυσμάτων Zero8, εγγυώνται την ακριβή τοποθέτησή τους στην πλακέτα κυκλώματος. Η ept εξασφαλίζει επίσης την ομοπλαναρότητα των επαφών με μέγιστη απόκλιση 0,1 mm, προκειμένου να διασφαλιστεί η αξιόπιστη συγκόλληση κατά την επεξεργασία.
Με ποιους τρόπους μπορούν να συνδεθούν μεταξύ τους οι πλακέτες κυκλωμάτων με τους SMT-Steckverbindern της Zero8;
Οι διαφορετικοί τύποι κατασκευής της οικογένειας Zero8-οικογένεια συνδέσμων επιτρέπουν τη σύνδεση πλακετών κυκλωμάτων σε παράλληλη διάταξη με ύψος στοίβαξης μεταξύ 6 και 21 mm, καθώς και σε οριζόντια ή γωνιακή διάταξη.
Ποια ρεύματα μπορούν να μεταφερθούν με τους συνδετήρες Zero8;
Λόγω του υψηλής ποιότητας κράματος χαλκού με εξαιρετικές τιμές αγωγιμότητας, σε έναν 50-πολικό σύνδεσμος είναι δυνατή η ροή ρεύματος έως 1,7 A σε θερμοκρασία περιβάλλοντος 20 °C. Αυτές οι τιμές επιτυγχάνονται συνήθως σε σύνδεσμους με βήμα τουλάχιστον 1,27 mm.
Ποια είναι τα χαρακτηριστικά της νέας στρατηγικής σύνδεσης;
Κάθε ζεύγος ακροδεκτών (Plug ή Socket) περιλαμβάνει τόσο επαφή μαχαιριού όσο και επαφή ελατηρίου (θηλυκή επαφή). Αυτή η διπλή επαφή εξασφαλίζει μια ασφαλή και αεριοστεγή σύνδεση σε βιομηχανικό περιβάλλον και είναι ανθεκτική σε εξωτερικές επιδράσεις όπως: κρούσεις, δονήσεις, θερμικούς κύκλους, επιβλαβή αέρια κ.λπ. Χάρη στην επαφή στην ομοιογενή επιφάνεια έλασης (ελασμένη επιφάνεια) με υψηλής ποιότητας επιφάνειες, εγγυώνται τουλάχιστον 500 κύκλους σύνδεσης (κύκλοι σύζευξης) και μειώνεται η τριβή της επιφάνειας κατά τη διάρκεια μικροκινήσεων.
Τι σημαίνει η τεχνολογία ScaleX;
Η τεχνολογική μάρκα ScaleX περιγράφει την επεκτασιμότητα του συστήματος συνδέσμων στην εφαρμογή και τα πλεονεκτήματα της τεχνολογίας επαφών:
Αξιόπιστες μηχανικές και ηλεκτρικές συνδέσεις χάρη στο σύστημα
επαφών διπλής όψης. Ευέλικτος σχεδιασμός συσκευών: διάφοροι αριθμοί πόλων, τύποι κατασκευής και ύψη στοίβαξης με υψηλή ασφάλεια κατά την εισαγωγή (ενεργό μήκος σύζευξης).
Ποικιλία: Συνδέσμοι πλακέτας προς πλακέτα (σύνδεσμος board-to-board) σε θωρακισμένες και μη θωρακισμένες εκδόσεις
. Ανθεκτικότητα: Τεχνολογία σύνδεσης για υψηλή αντιστάθμιση ανοχών (αντιστάθμιση ανοχών) και προστασία των επαφών
. Ρυθμοί μεταφοράς δεδομένων έως 16 Gbit/s: προαιρετικά με κλειστό σύστημα θωράκισης για υψηλή προστασία από ηλεκτρομαγνητικές διαταραχές (ΗΜΣ).
Για ποιους ρυθμούς μετάδοσης δεδομένων είναι κατάλληλοι οι SMT-σύνδεσμος της Zero8;
Οι προσομοιώσεις με το σύστημα σύνδεσμος Zero8 στα 16 Gbit/s παρουσιάζουν εξαιρετική ακεραιότητα σήματος (ακεραιότητα σήματος). Οι παράμετροι S (παράμετρος S) μπορούν να παρασχεθούν για τις προσομοιώσεις των εφαρμογών σας· παρακαλούμε επικοινωνήστε μαζί μας στο sales@ept.de
Για ποιες εφαρμογές είναι κατάλληλη η θωρακισμένη έκδοση;
Η σχεδίαση της θωράκισης εξασφαλίζει βέλτιστη ηλεκτρομαγνητική συμβατότητα (ΗΜΣ) σε βιομηχανική χρήση και είναι κατάλληλη για όλες τις συσκευές με εσωτερική μετάδοση υψηλής ταχύτητας, οι οποίες ταξινομούνται ως πηγές παρεμβολών και/ή δέκτες παρεμβολών: μετατροπείς συχνότητας, τροφοδοτικά, συστήματα UPS, ηλεκτρικοί κινητήρες, διακόπτες, συστήματα ελέγχου, συστήματα IO, ιατρικές συσκευές, τεχνολογία μετρήσεων, συστήματα επικοινωνίας, τεχνολογία δικτύων, αισθητήρες, συσκευές μετάδοσης βίντεο.

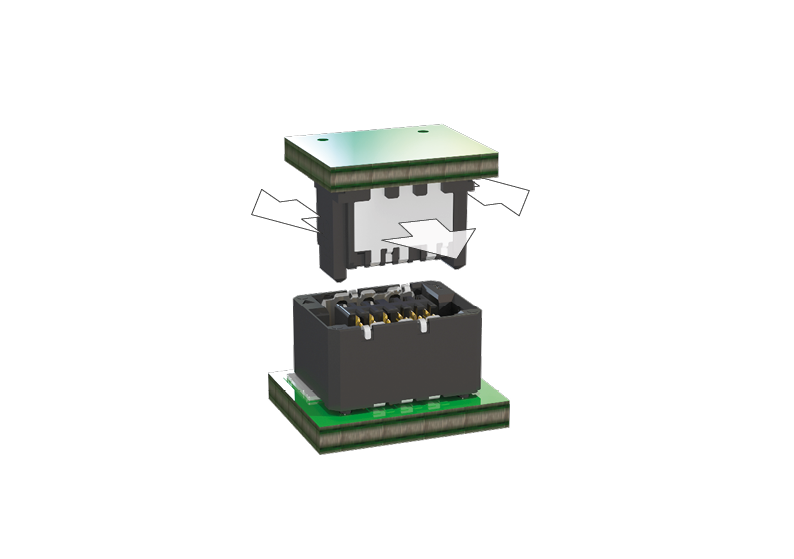

Το σχέδιο σύνδεσης του Zero8 αντισταθμίζει τις ανοχές στην εφαρμογή μου;

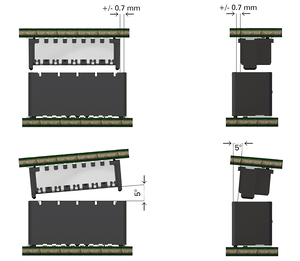

Η νέα σχεδιασμένη λύση σύνδεσης εξασφαλίζει υψηλή αντιστάθμιση ανοχών (αντιστάθμιση ανοχών) κατά την εγκατάσταση (γωνιακή απευθυγράμμιση έως 5°, ακτινική απευθυγράμμιση ± 0,7 mm) και αντισταθμίζει, ακόμη και όταν είναι συνδεδεμένη, τις ανοχές της συσκευής κατά ± 0,4 mm στις κατευθύνσεις x και y, καθώς και 1,5 mm στην κατεύθυνση z.
