MicroTCA – Συνδέσεις τροφοδοσίας
Το MicroTCA® βασίζεται στην προσέγγιση της άμεσης τοποθέτησης των μονάδων AdvancedMC™ στην πλακέτα σύνδεσης. Στόχος είναι η κατασκευή μικρότερων και πιο ευέλικτων συστημάτων, ανεξάρτητα από τις πλακέτες φορέα και το AdvancedTCA®. Το MicroTCA® απευθύνεται σε εφαρμογές που δεν απαιτούν τόσο υψηλή υπολογιστική ισχύ, αλλά στις οποίες προτεραιότητα έχουν η μικρή χωρική απαίτηση και το χαμηλό κόστος. Έτσι, προκύπτουν περαιτέρω πεδία εφαρμογής στο μεσαίο και χαμηλό τμήμα της αγοράς, για παράδειγμα στην επεξεργασία εικόνας, στην ιατρική τεχνολογία ή στην τεχνολογία αυτοματισμού.
Χαρακτηριστικά
- συμμορφώνεται με τις απαιτήσεις του PICMG
Εφαρμογές
- Εφαρμογές ισχύος
- Επεξεργασία εικόνας
- Ιατρική τεχνολογία
- Τεχνολογία αυτοματισμού
MicroTCA: Επισκόπηση
Φίλτρα
Ισχύς

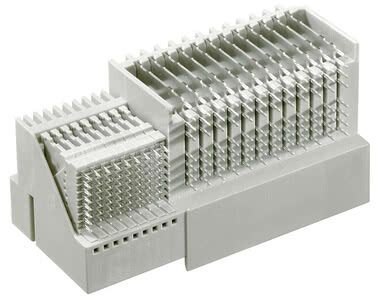

Έξοδος μονάδας ισχύος MTCA Αρ. 501-50096-183
Αριθμός ακίδων: 72 σήματος, 24 τροφοδοσίας, Τεχνική σύνδεσης: Εισαγωγή με πίεση, συμμορφώνεται με τις απαιτήσεις του PICMG
Ορθογώνια
Τεχνολογία Press-fit
Ισχύς
Ανθεκτικό

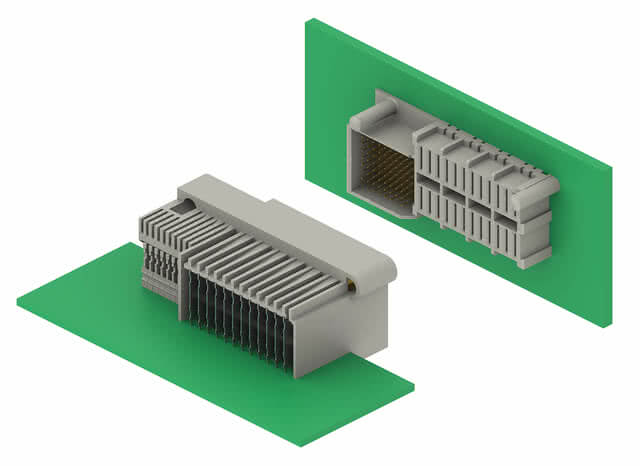

MTCA Power Backplane Αρ. 502-50096-183
Αριθμός ακίδων: 72 σήματος, 24 τροφοδοσίας, Τεχνική σύνδεσης: Εισαγωγή με πίεση, συμμορφώνεται με τις απαιτήσεις του PICMG
Ορθογώνια
Τεχνολογία Press-fit
Ισχύς
Ανθεκτικό
Άλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση
Χαρακτηριστικά
Οι σύνδεσμοι για τα συστήματα MicroTCA και AdvancedTCA με τεχνολογία εισαγωγής με πίεση επιτρέπουν υψηλή ταχύτητα μεταφοράς δεδομένων. Η εισαγωγή με πίεση πραγματοποιείται χωρίς προβλήματα μέσω της τεχνικής εισαγωγής με πίεση επίπεδων πλακών. Ενώ στο σύστημα ATCA ο γωνιακός σύνδεσμος AMC βρίσκεται στην κάρτα θυγατρικού, στο σύστημα µTCA χρησιμοποιείται ένας ευθύγραμμος σύνδεσμος, ο οποίος βρίσκεται απευθείας στον πίνακα σύνδεσης.
Σύνοψη λεπτομερειών
AdvancedTCA® & MicroTCA® - Προδιαγραφές του PICMG
Τα AdvancedTCA® και MicroTCA® είναι προδιαγραφές που αναπτύχθηκαν από την PICMG® με στόχο την παροχή τυποποιημένων λύσεων υλικού που ανταποκρίνονται στις αυξανόμενες απαιτήσεις της κυκλοφορίας δεδομένων καθώς και στις νέες λύσεις επικοινωνίας.
Το AdvancedTCA® απευθύνεται κυρίως στην υποδομή τηλεπικοινωνιακών συστημάτων με απαιτήσεις μέγιστης διαθεσιμότητας. Με το AdvancedTCA® καθίσταται δυνατή η κατασκευή αρθρωτών συστημάτων με εξαρτήματα διαφορετικών κατασκευαστών. Η τεχνολογία αυτή προσφέρει έτσι τη δυνατότητα ταχύτερης ανάπτυξης ευέλικτων και οικονομικά αποδοτικών συσκευών, σε σύγκριση με τα μέχρι τώρα ιδιόκτητα συστήματα.
Από άποψη σχεδιασμού, το AdvancedTCA® αποτελεί μια επεκτάσιμη, ισχυρή αρχιτεκτονική, η οποία διακρίνεται για την υψηλή λειτουργική πυκνότητα, τη διαθεσιμότητα και τη μελλοντική ασφάλεια και στην πλατφόρμα της οποίας μπορούν να υλοποιηθούν πολλές εφαρμογές με προσανατολισμό στο μέλλον. Επεκτάσιμοι ρυθμοί δεδομένων πολλών Tbit/s, υποστήριξη πολλαπλών πρωτοκόλλων, δυνατότητα ενσωμάτωσης νέων υπηρεσιών, σύγκλιση δικτύων πρόσβασης, πυρήνα και οπτικών δικτύων, καθώς και ενσωμάτωση λειτουργιών κέντρων δεδομένων. Οι διεπαφές για Gigabit-Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express και RapidIO μαρτυρούν την υψηλή ευελιξία της αρχιτεκτονικής AdvancedTCA®. Ένα άλλο βασικό στοιχείο των συστημάτων είναι η υψηλή διαθεσιμότητα 99,999%.
Για να καταστεί το περιγραφόμενο σύστημα Advanced-TCA® ακόμη πιο οικονομικό, η PICMG® ανέπτυξε το πρότυπο AdvancedMC™ (Advanced Mezzanine Card). Τα AdvancedMC™-Module είναι μικρές κάρτες που συνδέονται παράλληλα σε ένα «Carrier Board» (μια πλακέτα φορέα με τη μορφή μιας θυγατρικής κάρτας AdvancedTCA®) ως εφαρμογή Mezzanine. Η πλακέτα φορέα περιλαμβάνει μόνο λειτουργίες διαχείρισης, ενώ η πραγματική εφαρμογή υλοποιείται μέσω των μονάδων AdvancedMC™.
Το MicroTCA® βασίζεται πλέον στην προσέγγιση της άμεσης τοποθέτησης των μονάδων AdvancedMC™ στην πλακέτα σύνδεσης. Στόχος είναι η κατασκευή μικρότερων και πιο ευέλικτων συστημάτων, ανεξάρτητα από πλακέτες φορέα και από το AdvancedTCA®. Το MicroTCA® απευθύνεται σε εφαρμογές που δεν απαιτούν τόσο υψηλή υπολογιστική ισχύ, αλλά στις οποίες προτεραιότητα έχουν η μικρή χωρική απαίτηση και το χαμηλό κόστος. Έτσι, προκύπτουν περαιτέρω πεδία εφαρμογής στον τομέα της μεσαίας και χαμηλής κατηγορίας, για παράδειγμα στην επεξεργασία εικόνας, στην ιατρική τεχνολογία ή στην τεχνολογία αυτοματισμού.
Από άποψη σχεδιασμού, το AdvancedTCA® αποτελεί μια επεκτάσιμη, ισχυρή αρχιτεκτονική, η οποία διακρίνεται για την υψηλή λειτουργική πυκνότητα, τη διαθεσιμότητα και τη μελλοντική ασφάλεια και στην πλατφόρμα της οποίας μπορούν να υλοποιηθούν πολλές εφαρμογές με προσανατολισμό στο μέλλον. Επεκτάσιμοι ρυθμοί δεδομένων πολλών Tbit/s, υποστήριξη πολλαπλών πρωτοκόλλων, δυνατότητα ενσωμάτωσης νέων υπηρεσιών, σύγκλιση δικτύων πρόσβασης, πυρήνα και οπτικών δικτύων, καθώς και ενσωμάτωση λειτουργιών κέντρων δεδομένων. Οι διεπαφές για Gigabit-Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express και RapidIO μαρτυρούν την υψηλή ευελιξία της αρχιτεκτονικής AdvancedTCA®. Ένα άλλο βασικό στοιχείο των συστημάτων είναι η υψηλή διαθεσιμότητα 99,999%.
Για να καταστεί το περιγραφόμενο σύστημα Advanced-TCA® ακόμη πιο οικονομικό, η PICMG® ανέπτυξε το πρότυπο AdvancedMC™ (Advanced Mezzanine Card). Τα AdvancedMC™-Module είναι μικρές κάρτες που συνδέονται παράλληλα σε ένα «Carrier Board» (μια πλακέτα φορέα με τη μορφή μιας θυγατρικής κάρτας AdvancedTCA®) ως εφαρμογή Mezzanine. Η πλακέτα φορέα περιλαμβάνει μόνο λειτουργίες διαχείρισης, ενώ η πραγματική εφαρμογή υλοποιείται μέσω των μονάδων AdvancedMC™.
Το MicroTCA® βασίζεται πλέον στην προσέγγιση της άμεσης τοποθέτησης των μονάδων AdvancedMC™ στην πλακέτα σύνδεσης. Στόχος είναι η κατασκευή μικρότερων και πιο ευέλικτων συστημάτων, ανεξάρτητα από πλακέτες φορέα και από το AdvancedTCA®. Το MicroTCA® απευθύνεται σε εφαρμογές που δεν απαιτούν τόσο υψηλή υπολογιστική ισχύ, αλλά στις οποίες προτεραιότητα έχουν η μικρή χωρική απαίτηση και το χαμηλό κόστος. Έτσι, προκύπτουν περαιτέρω πεδία εφαρμογής στον τομέα της μεσαίας και χαμηλής κατηγορίας, για παράδειγμα στην επεξεργασία εικόνας, στην ιατρική τεχνολογία ή στην τεχνολογία αυτοματισμού.
Από τη σκοπιά του προγραμματιστή
«Για εφαρμογές MicroTCA®, η ept προσφέρει συνδετήρες τροφοδοσίας σύμφωνα με τις προδιαγραφές PICMG®. Οι συνδετήρες της ept πληρούν τα υψηλότερα πρότυπα ποιότητας, χάρη στα οποία μπορεί να αυξηθεί σημαντικά η αξιοπιστία των συστημάτων MicroTCA®, και ανταποκρίνονται στις απαιτήσεις του PICMG.»
Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με το MicroTCA
Ποια ρεύματα μπορούν να μεταφερθούν μέσω του συνδετήρα του Powermodul; Είναι οι σύνδεσμοι MicroTCA® της ept συμβατοί με άλλους συνδέσμους που διατίθενται στην αγορά;
Ποια ρεύματα μπορούν να μεταφερθούν μέσω του συνδετήρα του Powermodul;
Ο σύνδεσμος του Powermodul μεταφέρει έως και 12 αμπέρ.
Είναι οι σύνδεσμοι MicroTCA® της ept συμβατοί με άλλους συνδέσμους που διατίθενται στην αγορά;
Η ept εγγυάται πλήρη διασταυρούμενη συμβατότητα με όλους τους συνδετήρες MicroTCA® που διατίθενται στην αγορά και έχουν προδιαγραφές σύμφωνα με το πρότυπο PICMG ATCA 3.0 R2.0.
