Συνδετήρες πλακετών κυκλωμάτων flexilink
Το flexilinkjumper είναι ένας ευέλικτος, μη βιδωτός σύνδεσμος πλακετών τυπωμένων κυκλωμάτων, ο οποίος ξεχωρίζει χάρη στον σχεδιασμό του που εξοικονομεί χώρο, σε συνδυασμό με την υψηλή ικανότητα μεταφοράς ρεύματος των 11 αμπέρ ανά ακίδα.
Όπως και στην περίπτωση του flexilinkjumper, το flexilinkb-t-b εξασφαλίζει ασφαλή επαφή υπό μηχανικές καταπονήσεις, όπως κρούσεις και κραδασμούς, χάρη στην τεχνική της συμπίεσης.
Φίλτρα
από πλακέτα σε πλακέτα

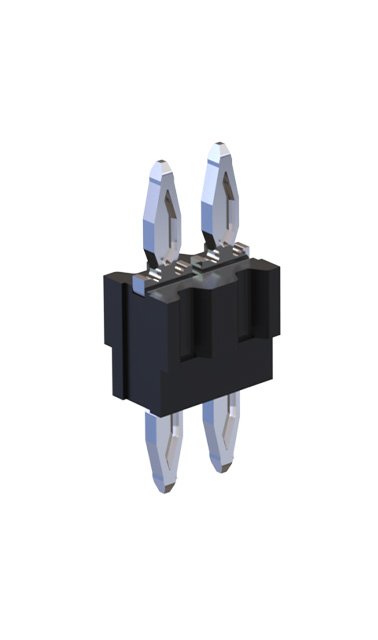

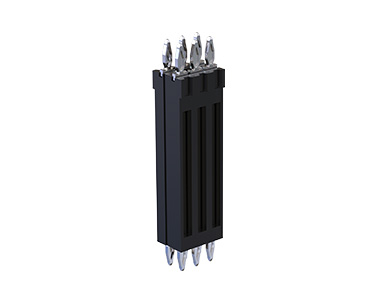

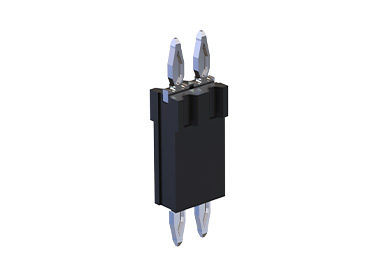

flexilink b-t-b, ύψος 5 mm Αρ. 990-52XNN050-110
Ύψος 5 mm, για διαδικασία εισαγωγής σε δύο στάδια, 1 - 3 σειρές επαφών, Εξοικονόμηση χώρου και κόστους, αντικαθιστά τα διαχωριστικά, Κωδικός προϊόντος: X = αριθμός σειρών, NN = αριθμός πόλων / σειρά, Για ερωτήσεις, παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων.
Παράλληλη
Τεχνολογία Press-fit
Ισχύς
Ανθεκτικό
flexilink b-t-b, ύψος 10 mm Αρ. 990-52XNN100-110
Ύψος 10 mm, για διαδικασία εισαγωγής σε δύο στάδια, 1 - 3 σειρές επαφών, Εξοικονόμηση χώρου και κόστους, αντικαθιστά τα διαχωριστικά, Κωδικός προϊόντος: X = αριθμός σειρών, NN = αριθμός πόλων / σειρά, Για ερωτήσεις, παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων.
Παράλληλη
Τεχνολογία Press-fit
Ισχύς
Ανθεκτικό

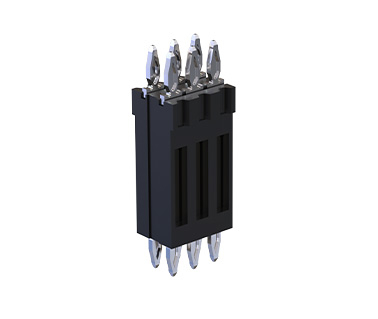

flexilink b-t-b, ύψος 15 mm Αρ. 990-52XNN150-110
Ύψος 15 mm, για διαδικασία εισαγωγής σε δύο στάδια, 1 - 3 σειρές επαφών, Εξοικονόμηση χώρου και κόστους, αντικαθιστά τα διαχωριστικά, Κωδικός προϊόντος: X = αριθμός σειρών, NN = αριθμός πόλων / σειρά, Για ερωτήσεις, παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων.
Παράλληλη
Τεχνολογία Press-fit
Ισχύς
Ανθεκτικό
flexilink b-t-b, ύψος 20 mm Αρ. 990-52XNN200-110
Ύψος 20 mm, για διαδικασία εισαγωγής σε δύο στάδια, 1 - 3 σειρές επαφών, Εξοικονόμηση χώρου και κόστους, αντικαθιστά τα διαχωριστικά, Κωδικός προϊόντος: X = αριθμός σειρών, NN = αριθμός πόλων / σειρά, Για ερωτήσεις, παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων.
Παράλληλη
Τεχνολογία Press-fit
Ισχύς
Ανθεκτικό
flexilink b-t-b, ύψος 25 mm Αρ. 990-52XNN250-110
Ύψος 25 mm, για διαδικασία εισαγωγής σε δύο στάδια, 1 - 3 σειρές επαφών, Εξοικονόμηση χώρου και κόστους, αντικαθιστά τα διαχωριστικά, Κωδικός προϊόντος: X = αριθμός σειρών, NN = αριθμός πόλων / σειρά, Για ερωτήσεις, παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων.
Παράλληλη
Τεχνολογία Press-fit
Ισχύς
Ανθεκτικό
γέφυρα

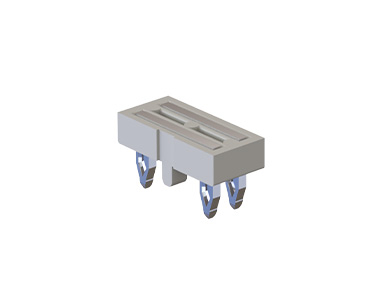

flexilink jumper, 2 ακροδέκτες Αρ. 991-500200-11
2 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

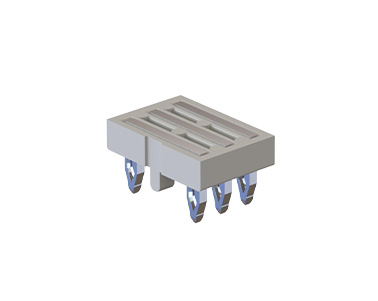

flexilink jumper, 3 ακροδέκτες Αρ. 991-500300-11
3 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

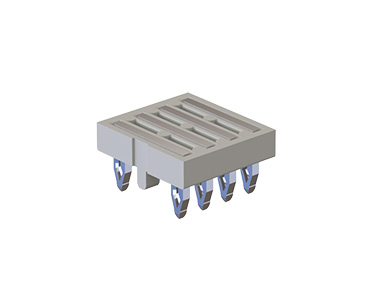

flexilink jumper, 4 ακροδέκτες Αρ. 991-500400-11
4 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

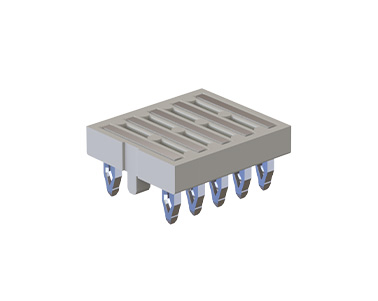

flexilink jumper, 5 ακροδέκτες Αρ. 991-500500-11
5 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

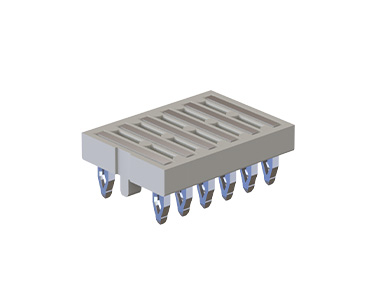

flexilink jumper, 6 ακροδέκτες Αρ. 991-500600-11
6 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

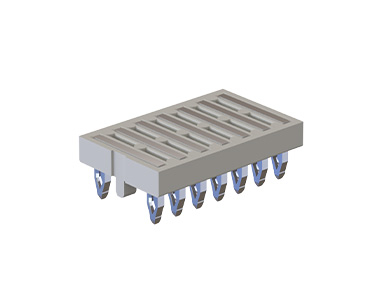

flexilink jumper, 7 ακροδέκτες Αρ. 991-500700-11
7 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

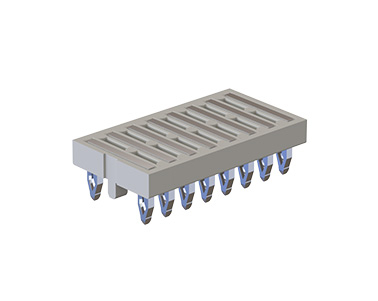

flexilink jumper, 8 ακροδέκτες Αρ. 991-500800-11
8 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

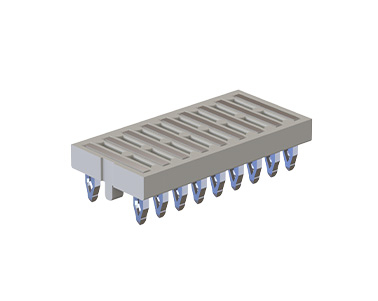

flexilink jumper, 9 ακροδέκτες Αρ. 991-500900-11
9 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

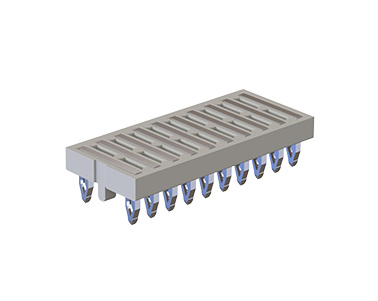

flexilink jumper, 10 ακροδέκτες Αρ. 991-501000-11
10 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

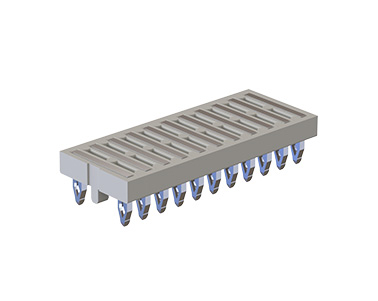

flexilink jumper, 11 ακροδέκτες Αρ. 991-501100-11
11 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

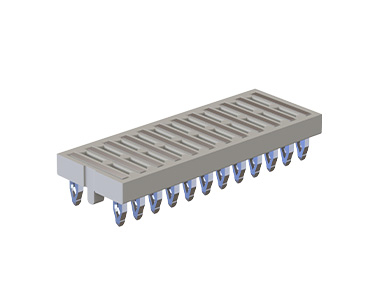

flexilink jumper, 12 ακροδέκτες Αρ. 991-501200-11
12 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

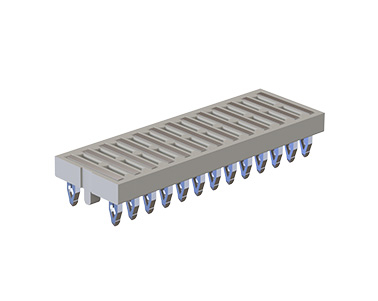

flexilink jumper, 13 ακροδέκτες Αρ. 991-501300-11
13 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

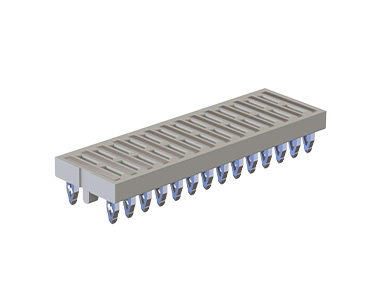

flexilink jumper, 14 ακίδες Αρ. 991-501400-11
14 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς

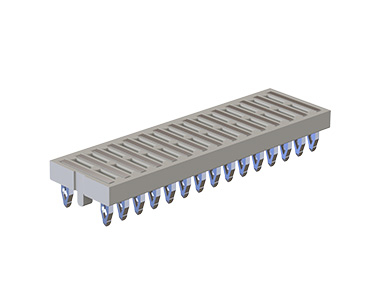

flexilink jumper, 15 ακροδέκτες Αρ. 991-501500-11
15 επαφές, 11 A Ικανότητα μεταφοράς ρεύματος, μικρές διαστάσεις, εύκολη εγκατάσταση χωρίς συγκόλληση, με δυνατότητα ευέλικτης διάταξης σε πλέγμα 2 ή 4 mm
Οριζόντια
Τεχνολογία Press-fit
Ισχύς
Άλλος αριθμός στύλων; Άλλα ύψη στοίβαξης; Εναλλακτικές επιστρώσεις επαφής; Προσαρμοσμένες παραλλαγές; Επαφές με υστέρηση
flexilink: Επισκόπηση
Συνδέσεις πλακετών τυπωμένων κυκλωμάτων με τεχνολογία εισαγωγής υπό πίεση
Ο ανθεκτικός σύνδεσμος flexilink με τεχνολογία εισαγωγής με πίεση είναι ιδανικός για μια στιβαρή σύνδεση σε εφαρμογές με υψηλά ρεύματα διακοπής.
Ο flexilink διατίθεται σε δύο εκδόσεις: - flexilinkjumper για οριζόντιες
συνδέσεις πλακετών
κυκλωμάτων - flexilinkb-t-b για παράλληλες συνδέσεις πλακετών κυκλωμάτων
Ο flexilink διατίθεται σε δύο εκδόσεις: - flexilinkjumper για οριζόντιες
συνδέσεις πλακετών
κυκλωμάτων - flexilinkb-t-b για παράλληλες συνδέσεις πλακετών κυκλωμάτων
flexilinkjumper για οριζόντιες συνδέσεις πλακετών:
Ξεχωρίζει χάρη στον σχεδιασμό του που εξοικονομεί χώρο, σε συνδυασμό με την υψηλή ικανότητα μεταφοράς ρεύματος. Η απόσταση 1 χιλιοστού μεταξύ των πλακετών και η απαιτούμενη επιφάνεια μόλις 3,8 χιλιοστών πάνω στην πλακέτα επιτρέπουν τη μέγιστη αξιοποίηση του χώρου και πολλαπλές εφαρμογές του συνδετήρα, για παράδειγμα για τη σύνδεση πλακετών LED. Το ύψος του συνδετήρα πλακετών είναι μόλις 2 χιλιοστά.
Ξεχωρίζει χάρη στον σχεδιασμό του που εξοικονομεί χώρο, σε συνδυασμό με την υψηλή ικανότητα μεταφοράς ρεύματος. Η απόσταση 1 χιλιοστού μεταξύ των πλακετών και η απαιτούμενη επιφάνεια μόλις 3,8 χιλιοστών πάνω στην πλακέτα επιτρέπουν τη μέγιστη αξιοποίηση του χώρου και πολλαπλές εφαρμογές του συνδετήρα, για παράδειγμα για τη σύνδεση πλακετών LED. Το ύψος του συνδετήρα πλακετών είναι μόλις 2 χιλιοστά.

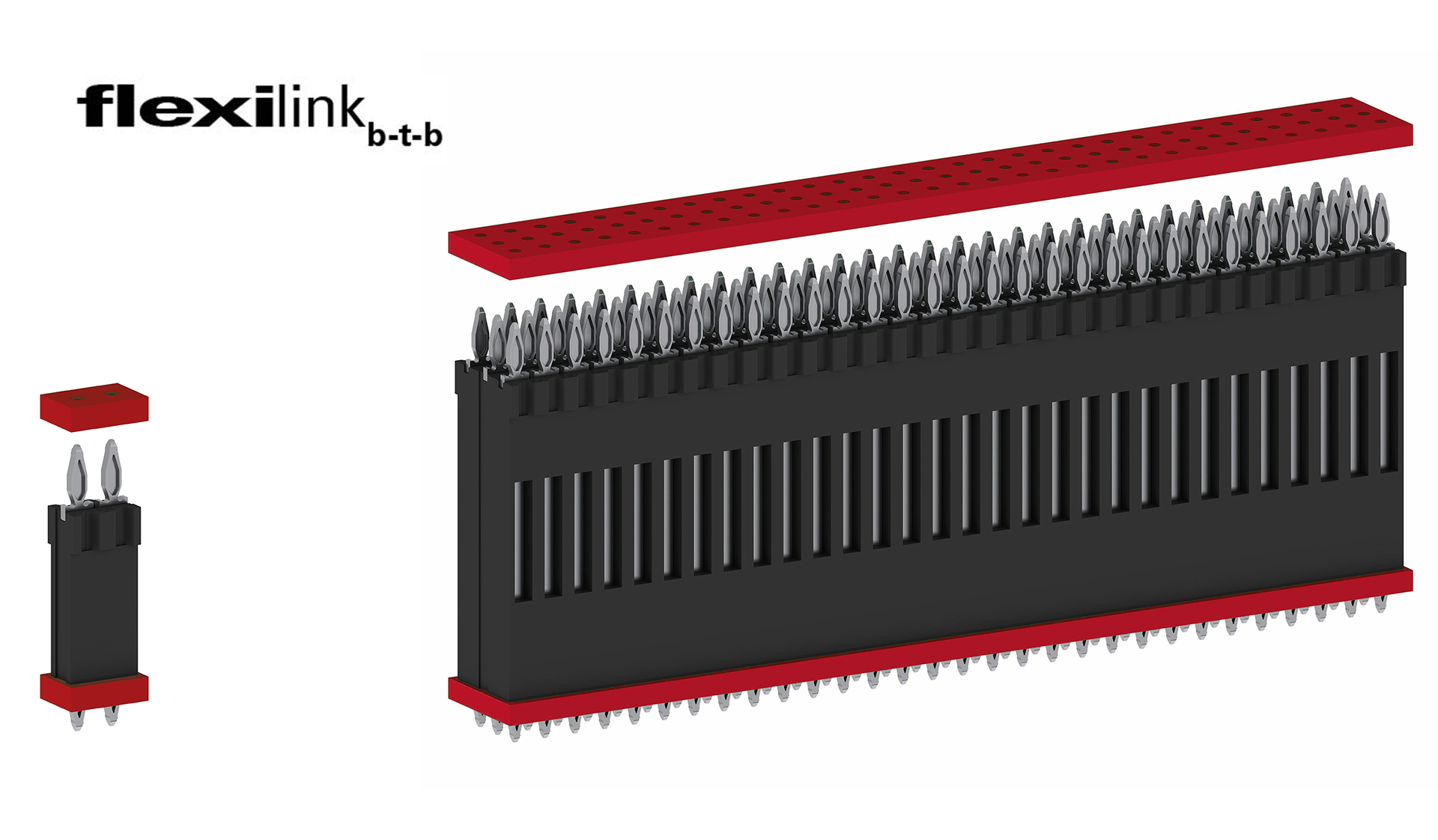

flexilinkb-t-b για παράλληλες συνδέσεις πλακετών:
Ο σύνδεσμος flexilinkb-t-b με βήμα 2,54 mm σας εγγυάται μια υψηλής ποιότητας σύνδεση πλακετών με τεχνική εισαγωγής υπό πίεση. Ο αμφίπλευρος σύνδεσμος είναι Η λύση για υψηλά ρεύματα διακοπής, καθώς καμία επαφή δεν περιορίζει την ικανότητα μεταφοράς ρεύματος.
Το σαφές πλεονέκτημα: Με ένα μόνο εξάρτημα δημιουργείται τόσο μηχανική όσο και ηλεκτρική σύνδεση. Τα διαχωριστικά είναι περιττά – έτσι εξοικονομείτε όχι μόνο χώρο στην πλακέτα, αλλά και κόστος.
Το flexilinkb-t-b προσαρμόζεται στις επιθυμίες σας: Μπορείτε να επιλέξετε το flexilinkb-t-b για αποστάσεις πλακετών από 5 έως 25 χιλιοστά, καθώς και να συνδυάσετε μεταξύ τους διάφορες σειρές και αριθμούς πόλων.
Ο σύνδεσμος flexilinkb-t-b με βήμα 2,54 mm σας εγγυάται μια υψηλής ποιότητας σύνδεση πλακετών με τεχνική εισαγωγής υπό πίεση. Ο αμφίπλευρος σύνδεσμος είναι Η λύση για υψηλά ρεύματα διακοπής, καθώς καμία επαφή δεν περιορίζει την ικανότητα μεταφοράς ρεύματος.
Το σαφές πλεονέκτημα: Με ένα μόνο εξάρτημα δημιουργείται τόσο μηχανική όσο και ηλεκτρική σύνδεση. Τα διαχωριστικά είναι περιττά – έτσι εξοικονομείτε όχι μόνο χώρο στην πλακέτα, αλλά και κόστος.
Το flexilinkb-t-b προσαρμόζεται στις επιθυμίες σας: Μπορείτε να επιλέξετε το flexilinkb-t-b για αποστάσεις πλακετών από 5 έως 25 χιλιοστά, καθώς και να συνδυάσετε μεταξύ τους διάφορες σειρές και αριθμούς πόλων.
Κατασκευάζουμε εξατομικευμένους συνδετήρες που ταιριάζουν απόλυτα στις ανάγκες της εφαρμογής σας.
Ζητήστε τώρα εξατομικευμένους συνδετήρες
- Άλλος αριθμός πόλων
- Άλλα ύψη στοίβαξης
- Εναλλακτικές επικαλύψεις επαφών
Ζητήστε τώρα εξατομικευμένους συνδετήρες

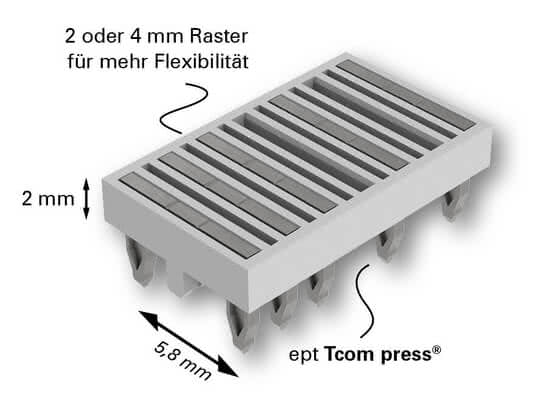

Χαρακτηριστικά του συνδετήρα πλακέτας κυκλώματος flexilink jumper
Το flexilinkjumper είναι ένας ευέλικτος, μη βιδωτός σύνδεσμος πλακετών κυκλωμάτων, ο οποίος ξεχωρίζει χάρη στον σχεδιασμό του που εξοικονομεί χώρο, σε συνδυασμό με την υψηλή ικανότητα μεταφοράς ρεύματος των 11 αμπέρ ανά ακίδα. Διαθέτει μεταβλητό βήμα 2 ή 4 χιλιοστών και προσφέρει 2 έως 15 γέφυρες επαφής. Αυτό επιτρέπει την προσαρμογή των αποστάσεων μεταξύ των πλακετών κυκλωμάτων σύμφωνα με τις δικές σας προτιμήσεις. Ως εκ τούτου, είναι ιδιαίτερα κατάλληλος για εφαρμογές όπως λωρίδες LED στην ηλεκτρονική κτιρίων, αυτοματισμού και αυτοκινήτων. Αντέχει εξαιρετικά σε ισχυρές μηχανικές καταπονήσεις, όπως κρούσεις και δονήσεις. Δεν απαιτείται περίπλοκη διαδικασία συγκόλλησης – ο flexilinkjumper εξασφαλίζει μια απλή σύνδεση δύο ή περισσότερων πλακετών τυπωμένων κυκλωμάτων μέσω της τεχνικής συμπίεσης.
Χαρακτηριστικά του flexilink jumper
- μεταβλητό πλέγμα από 2 έως 4 χιλιοστά
- 2 έως 15 γέφυρες επαφής αντοχή
- ρεύματος έως 11 A ανά ακίδα Εξοικονόμηση
- χώρου και κόστους, αντικαθιστά τα διαχωριστικά –
- μόνο ένα εξάρτημα για τη σύνδεση
- αντέχει σε υψηλές μηχανικές καταπονήσεις, κραδασμούς και δονήσεις
- Εξάλειψη της διαδικασίας συγκόλλησης μέσω της πρεσαρίσματος
- δυνατότητα προσαρμογής της απόστασης
- μεταξύ των πλακετών Ζώνη πρεσαρίσματος Tcom press®
Εφαρμογές
- LED στην τεχνολογία κτιρίων, αυτοματισμού και αυτοκινήτων,
- τεχνολογία
- κινητήρων, τεχνολογία αισθητήρων

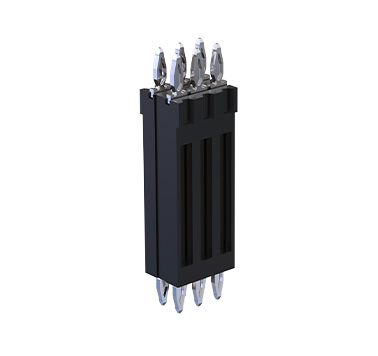

Χαρακτηριστικά του συνδετήρα πλακέτας κυκλώματος flexilink b-t-b
Όπως και στο flexilinkjumper, το flexilinkb-t-b εξασφαλίζει αξιόπιστη επαφή υπό μηχανικές καταπονήσεις, όπως κρούσεις και κραδασμούς, χάρη στην τεχνολογία εισαγωγής με πίεση. Το flexilinkb-t-b μπορεί να προσαρμοστεί ευέλικτα στις ανάγκες της εφαρμογής σας: Διαμορφώστε το flexilinkb-t-b σας ως προς το ύψος, τον αριθμό σειρών και τις επαφές. Είναι δυνατές μία έως τρεις σειρές επαφών, δύο έως ενενήντα ακίδες και αποστάσεις πλακέτας μεταξύ 5 και 25 χιλιοστών. Κάθε ακίδα έχει ικανότητα μεταφοράς ρεύματος έως 11 αμπέρ. Έτσι, το flexilinkb-t-b είναι ιδιαίτερα κατάλληλο για εφαρμογές υψηλού ρεύματος και αποδίδει το μέγιστο σε συνήθεις εφαρμογές με πλακέτες από χοντρό χαλκό.

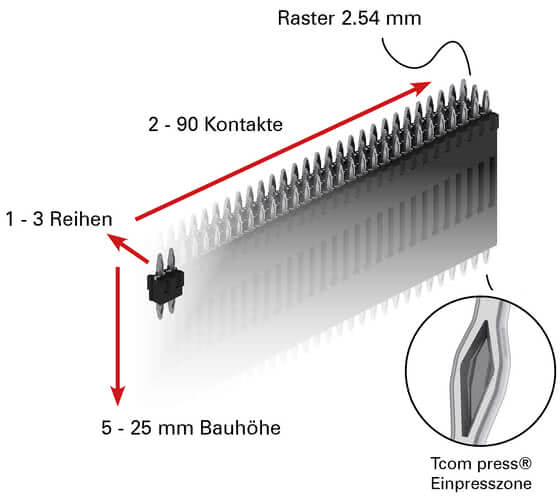

Χαρακτηριστικά b-t-b
- Ικανότητα μεταφοράς ρεύματος έως 11 A ανά ακίδα
- 2 έως 90 επαφές Ύψος
- κατασκευής 5 έως
- 25 χιλιοστά 1 έως 3 σειρές
- Εξοικονόμηση χώρου και κόστους, αντικαθιστά τα διαχωριστικά
- Απαιτείται μόνο ένα εξάρτημα
- για τη σύνδεση Υψηλή μηχανική αντοχή σε κρούσεις και κραδασμούς
- Δεν απαιτείται διαδικασία συγκόλλησης - Τεχνική εισαγωγής με πίεση
- Ζώνη εισαγωγής Tcom press®
Εφαρμογές
Μηχανήματα κατεργασίας
Γεωργική τεχνολογία
Αυτοκινητοβιομηχανία
Εσωτερική εφοδιαστική
Τεχνολογία ανυψωτικών μηχανημάτων και γερανών
Τεχνολογία κίνησης
Γεωργική τεχνολογία
Αυτοκινητοβιομηχανία
Εσωτερική εφοδιαστική
Τεχνολογία ανυψωτικών μηχανημάτων και γερανών
Τεχνολογία κίνησης
Συχνές ερωτήσεις: Ερωτήσεις και απαντήσεις σχετικά με τους συνδετήρες πλακετών κυκλωμάτων flexilink
Μπορεί το flexilink να τοποθετηθεί με πίεση και σε μια παχύτερη βάση χαλκού; Γιατί υπάρχει ελάχιστη ποσότητα παραγγελίας για το flexilink;
Μπορεί το flexilink να τοποθετηθεί με πίεση και σε μια παχύτερη βάση χαλκού;
Ναι, το flexilink μπορεί να ενσωματωθεί άριστα σε πλακέτες με παχύ χαλκό.
Γιατί υπάρχει ελάχιστη ποσότητα παραγγελίας για το flexilink;
Οι ελάχιστες ποσότητες παραγγελίας οφείλονται στο υψηλό κόστος παροχής συμβουλών, στην πολύπλοκη τεχνολογία των μηχανημάτων και στο υψηλό κόστος ρύθμισης της πρέσας.
Μαρτυρίες
Σεβόμαστε την επιθυμία των πελατών μας για διακριτικότητα και, ως εκ τούτου, δεν αναφέρουμε πηγές παρακάτω.
Ωστόσο, εγγυόμαστε ανεπιφύλακτα την αυθεντικότητα αυτών των δηλώσεων.
Ωστόσο, εγγυόμαστε ανεπιφύλακτα την αυθεντικότητα αυτών των δηλώσεων.
Με τη βοήθεια του flexilinks της ept καταφέραμε να λύσουμε τα προβλήματα χώρου που αντιμετωπίζαμε και να λανσάρουμε το νέο μας προϊόν στην αγορά σύμφωνα με το χρονοδιάγραμμα.
Χάρη στη στεγανή στη ροή αερίου ζώνη συμπίεσης της ept, μπορέσαμε να χρησιμοποιήσουμε το flexilink, ώστε να διασφαλίσουμε ότι δεν θα υπάρξουν διακοπές επαφής, ακόμη και σε συγκροτήματα με εγκιβωτισμό.
Με το Flexilink μπορούμε να επιτύχουμε ακριβώς τις αποστάσεις μεταξύ των πλακετών που χρειαζόμαστε.
Στις δοκιμές μας υπό ακραίες συνθήκες φόρτισης με κρούσεις και δονήσεις, επιτύχαμε τα καλύτερα αποτελέσματα με το Flexilink: Δεν παρατηρήθηκε καμία διακοπή επαφής στα σημεία σύνδεσης μεταξύ των ακίδων του Flexilink και των διαμπερών οπών των πλακετών κυκλωμάτων!
Με το Flexilink χρειαζόμαστε μόνο ένα εξάρτημα αντί για δύο, για να συνδέσουμε αξιόπιστα τις πλακέτες κυκλωμάτων μεταξύ τους.
