One27 συναρμολόγηση καλωδίων, παραλλαγή 120 Αρ. 404-66NN-LLL-120-1
Εικόνα παρόμοια
- Αριθμοί από το 12 έως το 80
- ολίσθηση επαφής 1,5 mm
- AWG 30 βήμα καλωδιοταινία 0,635 mm με ελεύθερα επιλέξιμο μήκος καλωδίου από 30 έως 999 mm
- Συναρμολόγηση με τεχνική κοπής και σύσφιξης (σύνδεση IDC, IDC)
- Τύπος καλωδίου LSZH: -40 °C έως +90 °C (σε κατάσταση ηρεμίας)
- χρωματιστό καλώδιο στο a1
Καλώδιο προς πλακέτα
Υψηλή πυκνότητα
Σχέδια
Περισσότερες πληροφορίες
beschr_request
Τεχνικά στοιχεία
Βασικά στοιχεία
| Αριθμός επαφών | 12 - 80 |
|---|---|
| Τεχνολογία σύνδεσης | SMT |
| Θερμοκρασία λειτουργίας | -40 °C έως +90 °C |
Υλικό
| Μονωτικό σώμα | LCP, UL 94 V-0 (IDC θηλυκός σύνδεσμος) LSZH EVA/PO, UL 22088 (καλώδιο) |
|---|---|
| Αξία CTI IEC 60112 | 175 (IDC θηλυκός σύνδεσμος) |
| Υλικό επαφής | Κράμα χαλκού (IDC θηλυκός σύνδεσμος) Χαλκός επικασσιτερωμένος (καλώδιο) |
| Επίστρωση επαφής | Au πάνω σε PdNi πάνω σε Ni |
| Περιοχή σύνδεσης | Sn πάνω σε Ni |
Μηχανική
| Διάσταση πλέγματος | 1,27 mm (θηλυκός σύνδεσμος IDC) 0,635 mm (καλώδιο) |
|---|---|
| Δύναμη εισαγωγής ανά επαφή | ≤ 0,5 N |
| Δύναμη έλξης ανά επαφή | ≥ 0,1 N |
| Διάρκεια ζωής IEC 60512-9-1 | επίπεδο απόδοσης 1: 500 κύκλοι σύζευξης |
| Υπέρβαση της ασφάλειας | 0,9 mm |
| Επικάλυψη επικοινωνίας | 1,5 mm |
| Μετατόπιση κέντρου | ± 0,7 mm |
| Αξονική μετατόπιση σε κατάσταση σύζευξης (x/y) | ± 0,4 mm |
| Γωνιακή μετατόπιση διαμήκους άξονα | ± 4° |
| Γωνιακή μετατόπιση εγκάρσιου άξονα | ± 2° |
Ηλεκτρικό
| Τάση λειτουργίας | ΗΠΑ: 150 V ΕΕ: <50 V |
|---|---|
| Τάση δοκιμής | 500 V |
| Απόσταση αέρα και ερπυσμού | τουλάχιστον 0,4 mm |
Εγκρίσεις / Συμμόρφωση
| Αρχείο UL | E130314 & E493123 |
|---|---|
| Περιβάλλον | Συμμορφώνεται με την οδηγία RoHS |
Τροποποιήσεις
Κατόπιν αιτήματος, μπορούμε επίσης να σας παρέχουμε
- άλλες παραλλαγές έτοιμων ενδυμάτων
Συσκευασία
Σακούλες ESD
10

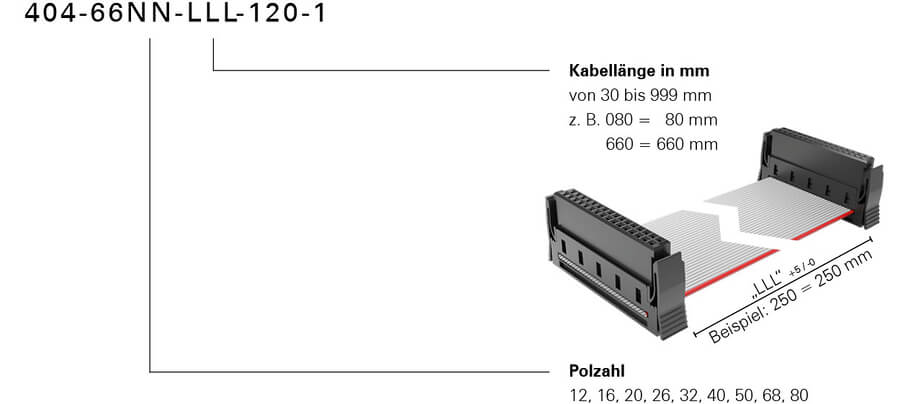

Κωδικός παραγγελίας
