Συνδέσμοι ept σύνδεσμος σύμφωνα με τη νέα προδιαγραφή PICMG®
Ο σύνδεσμος σύνδεσμος Zero8 της ept επιλέχθηκε για τη νέα προδιαγραφή PICMG®
Η ζήτηση για αρθρωτούς βιομηχανικούς υπολογιστές είναι μεγάλη και θα συνεχίσει να αυξάνεται, όπως επιβεβαιώνουν οι αναλύσεις της αγοράς. Για τον λόγο αυτό, μια ομάδα εργασίας της PICMG® με την ονομασία ModBlox7 συμφώνησε σε ένα νέο πρότυπο που ισχύει για όλους τους κατασκευαστές, με σκοπό τη σύνδεση μονάδων που χρησιμοποιούνται κυρίως στον τομέα των λεωφορείων και των σιδηροδρόμων (σιδηροδρομικός τομέας).
Στόχοι του ModBlox7
Το ModBlox7 περιγράφει τις βασικές προδιαγραφές ενός αρθρωτού Box-PC, το οποίο αποτελείται από διάφορα λειτουργικά υποσυστήματα, όπως CPU, τροφοδοτικό και εισόδους/εξόδους. Αυτό το νέο, ανεξάρτητο από τον κατασκευαστή πρότυπο επιτρέπει στους χρήστες να υλοποιούν ένα ευρύ φάσμα συνδυασμών συσκευών σε αρθρωτό σχεδιασμό, χάρη στις διαλειτουργικές λειτουργικές μονάδες. Στόχος της PICMG® ήταν επίσης η μείωση του κόστους και η προώθηση της βιωσιμότητας.
Πεδίο εφαρμογής της νέας προδιαγραφής

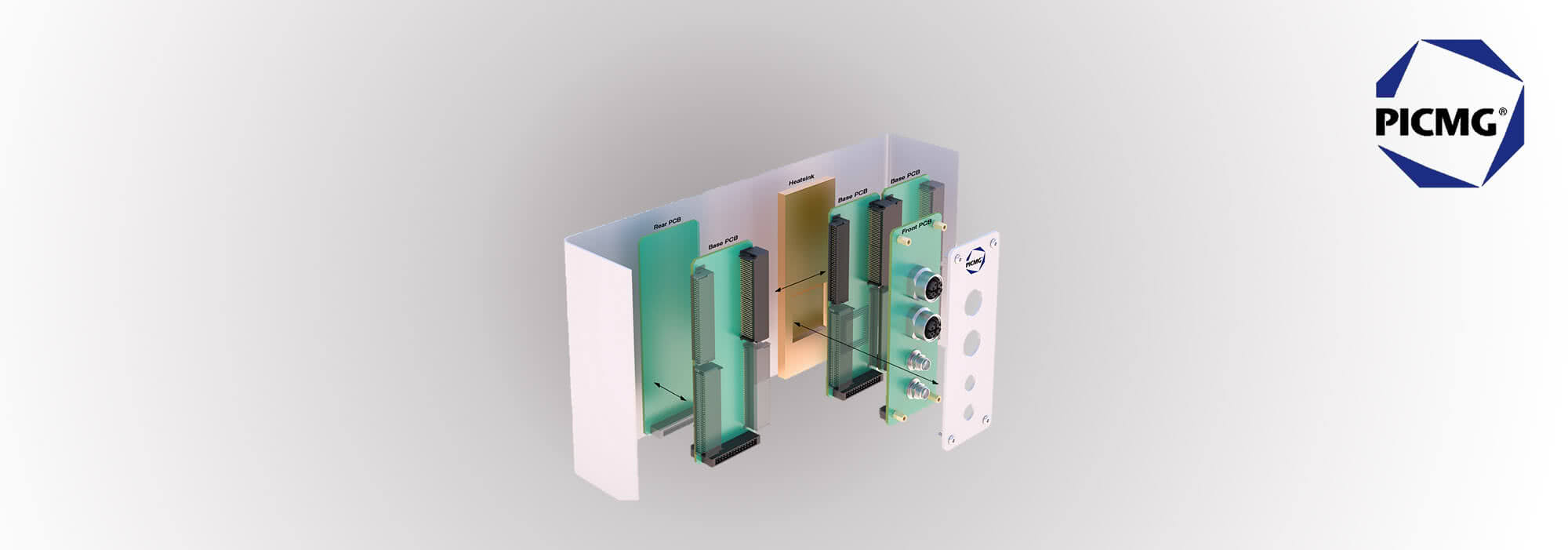

Η νέα προδιαγραφή του PICMG® περιλαμβάνει τόσο τη μηχανική, τις αρθρωτές λειτουργικές μονάδες, όσο και την ηλεκτρική σύνδεση μέσω βυσμάτων (σύνδεσμος) με προκαθορισμένη διάταξη ακίδων (Pinout). Ένας Box-PC αποτελείται, συνεπώς, από ένα περίβλημα, μία ή δύο μονάδες τροφοδοσίας, καθώς και μία ή δύο CPU, η καθεμία με έως και τέσσερις θύρες PCI-Express και έως και οκτώ θύρες εισόδου/εξόδου (I/O) βασισμένες σε USB. Κάθε μονάδα μπορεί, με τη σειρά της, να περιλαμβάνει έως και τρεις στοιβαγμένες πλακέτες κυκλωμάτων, ανάλογα με την πολυπλοκότητα της μονάδας. Οι διαστάσεις του Box-PC καθορίζονται ως προς το ύψος και το βάθος. Το πλάτος της πρόσοψης, αντίθετα, ποικίλλει ανάλογα με τον αριθμό των μονάδων. Αυτές, με τη σειρά τους, μπορούν να αποτελούνται από μία ή περισσότερες λεγόμενες υποδοχές (slots) των 1,4 ιντσών. Δώδεκα υποδοχές μπορούν έτσι να τοποθετηθούν σε σειρά μέχρι ένα μέγιστο πλάτος 16,8 ιντσών.
Απαιτήσεις για τον σύνδεσμος
Ιδιαίτερη προσοχή, φυσικά, πρέπει να δοθεί σε ένα πρότυπο για τη δομοστοιχειωτή διαμόρφωση συσκευών στην ηλεκτρική και μηχανική σύνδεση των επιμέρους δομοστοιχείων μέσω συνδετήρων (σύνδεσμος). Ανάλογα με τις συνθήκες χρήσης των Box-PC, θα πρέπει να πρόκειται για έναν συνδετήρα σύνδεσμος υψηλής ταχύτητας σε SMT, ο οποίος να διακρίνεται όχι μόνο για την εξαιρετική ανθεκτικότητά του κατά την εγκατάσταση, αλλά και για τις υψηλές ανοχές κατά τη λειτουργία, καθώς και για την ιδιαίτερη αντοχή του σε αντίξοες περιβαλλοντικές συνθήκες. Δεδομένου ότι σε ορισμένες εφαρμογές είναι απαραίτητο να εξασφαλιστεί η αξιοπιστία μέσω εφεδρείας με τη χρήση ενός επιπλέον σύνδεσμος, πρέπει επιπλέον να είναι δυνατή η ταυτόχρονη χρήση πολλών βυσμάτων σε μία πλακέτα κυκλώματος. Αυτό απαιτεί υψηλή αντιστάθμιση μετατόπισης κατά τη σύνδεση, καθώς και ανοχές κατά τη λειτουργία.
Το Zero8 ως ο συνδετήρας (σύνδεσμος) επιλογής
Η επιτροπή του ModBlox7 βρήκε έναν σύνδεσμος που ανταποκρίνεται στις ποικίλες απαιτήσεις στο Zero8 του κατασκευαστή συνδετήρων ept. Ο σύνδεσμος SMT-Stecker με βήμα 0,8 mm προέρχεται από μια μεγάλη οικογένεια προϊόντων με διάφορα τύπους, ύψη κατασκευής και αριθμούς πόλων, καθώς και με προαιρετική ΗΜΣ-θωράκιση. Για τις προδιαγραφές του ModBlox7 χρησιμοποιείται στην γωνιακή έκδοση με 80 πόλους και επιτρέπει έτσι την οριζόντια σύνδεση πλακετών γειτονικών μονάδων. Για να εξασφαλιστεί η εφεδρεία και η αξιοπιστία, σύμφωνα με την προδιαγραφή επιτρέπεται επίσης η ταυτόχρονη χρήση δύο συνδετήρων Zero8. Αυτό καθίσταται δυνατό χάρη στην αντιστάθμιση μετατόπισης 0,7 mm κατά την εγκατάσταση, καθώς και στις ανοχές λειτουργίας 0,4 mm. Διαφορετικά, τα δομοστοιχεία θα μπορούσαν να υποστούν ζημιά κατά τη σύνδεση.
Ένα επιπλέον πλεονέκτημα του Zero8 είναι η δυνατότητα ταυτόχρονης μετάδοσης υψηλών ρευμάτων και σημάτων υψηλής ταχύτητας. Αυτό που αρχικά ακούγεται ασυμβίβαστο, είναι απολύτως εφικτό χάρη στον σχεδιασμό του σύνδεσμος σε συνδυασμό με την αντίστοιχη διάταξη ακίδων, εξοικονομώντας έτσι χώρο και κόστος.

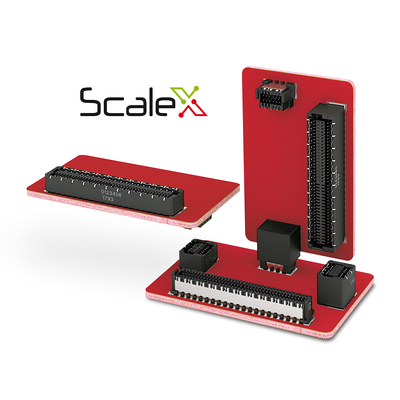

Χάρη στην τεχνολογία σύνδεσης ScaleX χωρίς διάκριση φύλου, με αλληλοσυνδεόμενες σειρές επαφών τύπου «μαχαίρι» και «θηλυκός σύνδεσμος», το Zero8 διαθέτει επίσης εξαιρετική ασφάλεια επαφής και εγγυάται έτσι αξιόπιστη μετάδοση σήματος ακόμη και σε συνθήκες κραδασμών και κρούσεων.
Περισσότερες πληροφορίες για το προϊόν θα βρείτε εδώ:
Zero8 »
Ένα επιπλέον πλεονέκτημα του Zero8 είναι η δυνατότητα ταυτόχρονης μετάδοσης υψηλών ρευμάτων και σημάτων υψηλής ταχύτητας. Αυτό που αρχικά ακούγεται ασυμβίβαστο, είναι απολύτως εφικτό χάρη στον σχεδιασμό του σύνδεσμος σε συνδυασμό με την αντίστοιχη διάταξη ακίδων, εξοικονομώντας έτσι χώρο και κόστος.
Χάρη στην τεχνολογία σύνδεσης ScaleX χωρίς διάκριση φύλου, με αλληλοσυνδεόμενες σειρές επαφών τύπου «μαχαίρι» και «θηλυκός σύνδεσμος», το Zero8 διαθέτει επίσης εξαιρετική ασφάλεια επαφής και εγγυάται έτσι αξιόπιστη μετάδοση σήματος ακόμη και σε συνθήκες κραδασμών και κρούσεων.
Περισσότερες πληροφορίες για το προϊόν θα βρείτε εδώ:
Zero8 »
Το Zero8 χρησιμοποιείται επίσης για τη σύνδεση πλακετών κυκλωμάτων (PCB) εντός μεμονωμένων μονάδων
Επίσης, για τις συνδέσεις μεσοπατώματος (mezzanine) των έως και τριών πλακετών κυκλωμάτων μιας CPU, η γκάμα Zero8 προσφέρει μια λύση που ταιριάζει απόλυτα στις ίδιες συνθήκες εγκατάστασης. Η χρήση πολλαπλών συνδετήρων (σύνδεσμος) μιας επεκτάσιμης οικογένειας προϊόντων προσφέρει επιπλέον ένα αποφασιστικό πλεονέκτημα: έτσι, οι συνδετήρες δεν χρειάζεται να σχεδιάζονται και να εγκρίνονται ξανά και ξανά – ο χρήστης μπορεί να εξοικονομήσει τα σχετικά κόστη.
Διαλειτουργικότητα με ταυτόχρονη μείωση του κόστους και βιωσιμότητα. Η νέα προδιαγραφή υπόσχεται σημαντική πρόοδο για τα Box-PC. Με το Zero8 επιτυγχάνεται η ασφαλής σύνδεση των επιμέρους μονάδων. Η προδιαγραφή αναμένεται να εγκριθεί οριστικά ακόμη και κατά το πρώτο τρίμηνο.
