Συνδέσεις πλακέτας-προς-πλακέτα στην ιατρική τεχνολογία
Οι σωστές επαφές στον τομέα της ιατρικής τεχνολογίας
Στον τομέα της ιατρικής τεχνολογίας, οι δικτυωμένες συσκευές MedTech με όλο και περισσότερους έξυπνους αισθητήρες θα κυριαρχήσουν στο τοπίο. Οι αυστηρότεροι κανονισμοί και η μέγιστη προστασία από βλάβες καθορίζουν την πορεία που πρέπει να ακολουθήσουν τα προϊόντα και τα εξαρτήματα που χρησιμοποιούνται. Η μικροποίηση, ο ρυθμός μεταφοράς δεδομένων και η ηλεκτρομαγνητική ακτινοβολία είναι ρητά οι προδιαγραφές στις οποίες υπόκεινται οι σύνδεσμοι board-to-board. Για τον προγραμματιστή υλικού, αυτά είναι κριτήρια που επηρεάζουν καθοριστικά το σχεδιασμό της συσκευής.
Σήμερα, οι ασθενείς πρέπει ακόμα να προσαρμόζονται στις δομές του συστήματος υγείας. Αύριο όμως – και οι προβλέψεις της Deloitte αφορούν το 2025 – η υγειονομική περίθαλψη θα προσανατολίζεται ακριβώς αντίστροφα, προς τους ασθενείς, τον τόπο διαμονής τους και το χρονοδιάγραμμά τους. Η μετάβαση προς αυτή την «ιατρική των 4P» (predictive, preventative, personalized, participatory) ευνοείται από πολλές ψηφιακές καινοτομίες.
Αυτή η αλλαγή παραδείγματος θα γίνει εμφανής στους κατασκευαστές ιατρικών συσκευών. Ο αριθμός των έξυπνων αισθητήρων αυξάνεται με τη δικτύωση των προϊόντων στο Internet of Medical Things (IoMT). Στην περίθαλψη των ασθενών αυξάνεται η άνεση, για παράδειγμα μέσω ασύρματων συνδέσεων με τον ηλεκτρονικό φάκελο του ασθενούς, καθώς και μέσω της μετάδοσης και της παρακολούθησης ζωτικών παραμέτρων σε πραγματικό χρόνο. Με την ανάλυση δεδομένων, τις γνωστικές μεθόδους και τη ρομποτική προκύπτουν περαιτέρω πεδία δυναμικού στον τομέα της υγείας.
Αυτή η αλλαγή παραδείγματος θα γίνει εμφανής στους κατασκευαστές ιατρικών συσκευών. Ο αριθμός των έξυπνων αισθητήρων αυξάνεται με τη δικτύωση των προϊόντων στο Internet of Medical Things (IoMT). Στην περίθαλψη των ασθενών αυξάνεται η άνεση, για παράδειγμα μέσω ασύρματων συνδέσεων με τον ηλεκτρονικό φάκελο του ασθενούς, καθώς και μέσω της μετάδοσης και της παρακολούθησης ζωτικών παραμέτρων σε πραγματικό χρόνο. Με την ανάλυση δεδομένων, τις γνωστικές μεθόδους και τη ρομποτική προκύπτουν περαιτέρω πεδία δυναμικού στον τομέα της υγείας.
Η υψηλή ταχύτητα και η ηλεκτρομαγνητική συμβατότητα στο επίκεντρο των ιατρικών συσκευών

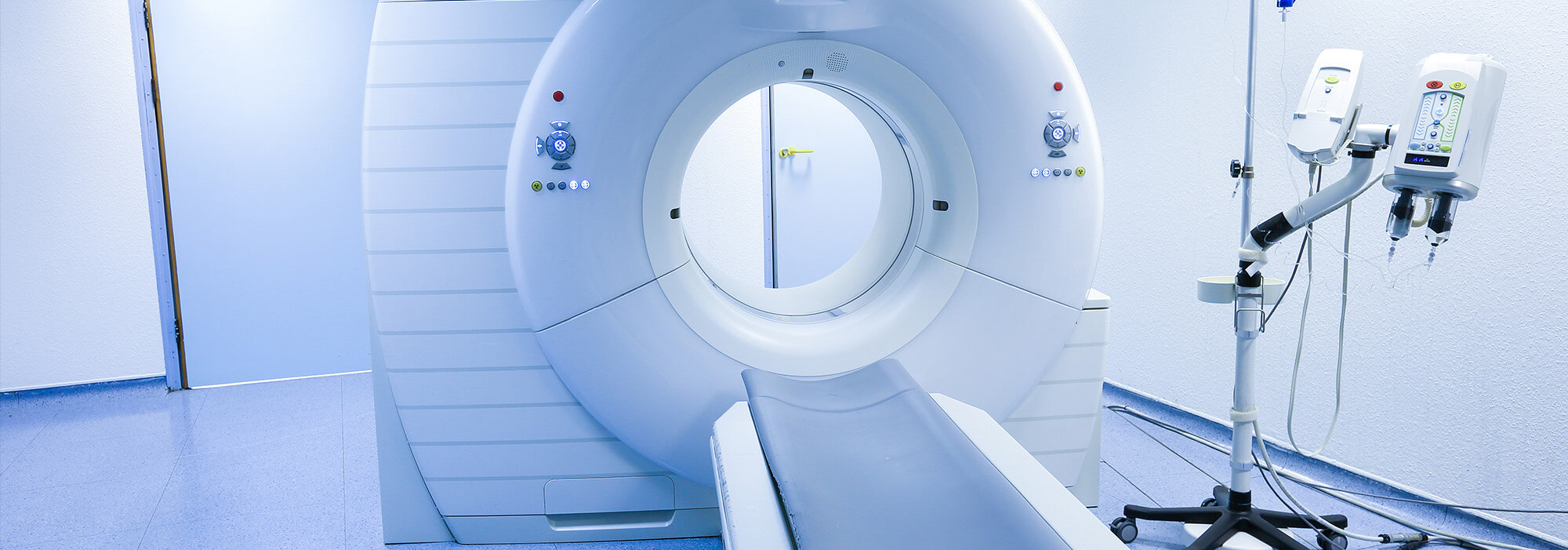

Τα ιατρικά συστήματα απεικόνισης, όπως οι αξονικοί τομογράφοι, οι συσκευές μαγνητικής τομογραφίας και οι ψηφιακές ακτινογραφικές συσκευές, επεξεργάζονται έως και 20 Gbit/s δεδομένων εικόνων και ασθενών σε πραγματικό χρόνο. Το ίδιο ισχύει και για τις εφαρμογές της τηλεϊατρικής και της τηλεπαρακολούθησης. Ομοίως, στη χειρουργική ρομποτική απαιτείται η μετάδοση εικόνων και εντολών ελέγχου σε πραγματικό χρόνο μεταξύ της κονσόλας του χειρουργού και του ρομποτικού συστήματος. Η ενδοσκόπηση υψηλής ανάλυσης, καθώς και οι εμφυτεύσιμες συσκευές και τα συστήματα παρακολούθησης ασθενών, είναι περαιτέρω τομείς που βασίζονται στη μεταφορά δεδομένων, αλλά δίνουν επίσης έμφαση σε πτυχές σχεδιασμού ηλεκτρομαγνητικής συμβατότητας (EMC) για αντοχή στις παρεμβολές και ασφάλεια των ασθενών.
Άλλες τάσεις, όπως η αύξηση των αισθητήρων πολλαπλών πηγών και των ολοένα και πιο δικτυωμένων συνολικών συστημάτων, απαιτούν γρήγορη, αξιόπιστη και ασφαλή μετάδοση δεδομένων μέσω διαφόρων διεπαφών – ένα γεγονός που ισχύει ιδιαίτερα για τις συσκευές MedTech. Σε αυτό το πλαίσιο, η ακεραιότητα του σήματος διαδραματίζει καθοριστικό ρόλο, καθώς στις εφαρμογές αυτές κυριαρχούν δεδομένα υψηλής ακρίβειας και αξιοπιστίας. Τα σταθερά ρεύματα και τα ακριβή δεδομένα είναι απαραίτητα για τη διασφάλιση της λειτουργικής ασφάλειας, της αξιοπιστίας και της αποδοτικότητας των συσκευών. Οι υψηλοί ρυθμοί μετάδοσης δεδομένων, εν μέρει σε μεγάλες αποστάσεις, μπορούν να επηρεάσουν τα ηλεκτρικά σήματα τόσο έντονα σε περίπτωση παρεμβολών όπως θόρυβος, απώλειες (αντίστροφης) σύζευξης, καθώς και παραμορφώσεις και διασταυρούμενη παρεμβολή, ώστε να προκληθούν σφάλματα και να παρουσιάσουν βλάβη οι συσκευές.
Άλλες τάσεις, όπως η αύξηση των αισθητήρων πολλαπλών πηγών και των ολοένα και πιο δικτυωμένων συνολικών συστημάτων, απαιτούν γρήγορη, αξιόπιστη και ασφαλή μετάδοση δεδομένων μέσω διαφόρων διεπαφών – ένα γεγονός που ισχύει ιδιαίτερα για τις συσκευές MedTech. Σε αυτό το πλαίσιο, η ακεραιότητα του σήματος διαδραματίζει καθοριστικό ρόλο, καθώς στις εφαρμογές αυτές κυριαρχούν δεδομένα υψηλής ακρίβειας και αξιοπιστίας. Τα σταθερά ρεύματα και τα ακριβή δεδομένα είναι απαραίτητα για τη διασφάλιση της λειτουργικής ασφάλειας, της αξιοπιστίας και της αποδοτικότητας των συσκευών. Οι υψηλοί ρυθμοί μετάδοσης δεδομένων, εν μέρει σε μεγάλες αποστάσεις, μπορούν να επηρεάσουν τα ηλεκτρικά σήματα τόσο έντονα σε περίπτωση παρεμβολών όπως θόρυβος, απώλειες (αντίστροφης) σύζευξης, καθώς και παραμορφώσεις και διασταυρούμενη παρεμβολή, ώστε να προκληθούν σφάλματα και να παρουσιάσουν βλάβη οι συσκευές.
Συμμόρφωση με τα σχετικά βιομηχανικά πρότυπα
Μέσα στο πλαίσιο κανονιστικών απαιτήσεων, όπως ο Κανονισμός για τα Ιατροτεχνολογικά Προϊόντα (MDR) στην Ευρωπαϊκή Ένωση ή οι κανονισμοί της Υπηρεσίας Τροφίμων και Φαρμάκων (FDA) στις ΗΠΑ, πρέπει να διασφαλίζεται η έγκριση και η ασφαλής χρήση των συσκευών. Επιπλέον, η τάση όλων των σχεδιαστών υλικού είναι να αξιοποιούν ακόμα πιο αποτελεσματικά τον ολοένα και μικρότερο χώρο εγκατάστασης στις ιατρικές συσκευές, ενώ οι καταπονήσεις των συσκευών όσον αφορά κρούσεις, δονήσεις και ταλαντώσεις, καθώς και θερμικές και χημικές περιβαλλοντικές επιδράσεις, εξακολουθούν να απαιτούν ανθεκτικότητα από όλες τις συσκευές.
Επιπλέον, υπάρχουν τρία εστιασμένα, ειδικά για την εφαρμογή βιομηχανικά πρότυπα για συσκευές MedTech, τα οποία πρέπει να λαμβάνονται υπόψη σε όλα τα σχέδια. Πρώτον, το ISO 80369-1, το οποίο ασχολείται με τη μεθοδολογία σχεδιασμού για τη μείωση του κινδύνου λανθασμένης σύνδεσης ιατρικών συσκευών ή εξαρτημάτων. Δεύτερον, το IEC 60601, το οποίο περιγράφει τις γενικές απαιτήσεις για τη βασική ασφάλεια και τα βασικά χαρακτηριστικά απόδοσης, συμπεριλαμβανομένων των ηλεκτρομαγνητικών παρεμβολών (EMI) και της ηλεκτρομαγνητικής συμβατότητας (EMC). Και τρίτον, το πρότυπο ISO 13485, το οποίο αφορά τα συστήματα ποιότητας που είναι υπεύθυνα για την ιχνηλασιμότητα των εξαρτημάτων και των διαδικασιών που χρησιμοποιούνται στην παραγωγική διαδικασία.
Επιπλέον, υπάρχουν τρία εστιασμένα, ειδικά για την εφαρμογή βιομηχανικά πρότυπα για συσκευές MedTech, τα οποία πρέπει να λαμβάνονται υπόψη σε όλα τα σχέδια. Πρώτον, το ISO 80369-1, το οποίο ασχολείται με τη μεθοδολογία σχεδιασμού για τη μείωση του κινδύνου λανθασμένης σύνδεσης ιατρικών συσκευών ή εξαρτημάτων. Δεύτερον, το IEC 60601, το οποίο περιγράφει τις γενικές απαιτήσεις για τη βασική ασφάλεια και τα βασικά χαρακτηριστικά απόδοσης, συμπεριλαμβανομένων των ηλεκτρομαγνητικών παρεμβολών (EMI) και της ηλεκτρομαγνητικής συμβατότητας (EMC). Και τρίτον, το πρότυπο ISO 13485, το οποίο αφορά τα συστήματα ποιότητας που είναι υπεύθυνα για την ιχνηλασιμότητα των εξαρτημάτων και των διαδικασιών που χρησιμοποιούνται στην παραγωγική διαδικασία.
Συνδέσεις πλακέτας-πλακέτας ως μεταφορείς σήματος

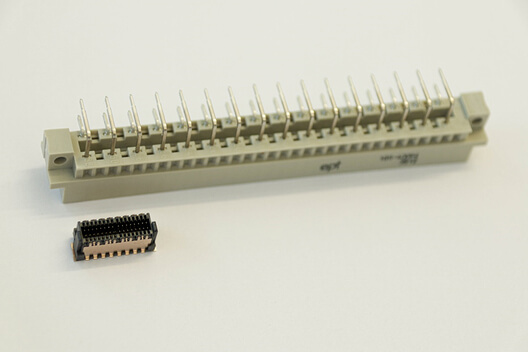

Καθώς η πολυπλοκότητα και η πυκνότητα ενσωμάτωσης στις ιατρικές συσκευές αυξάνονται συνεχώς και πρέπει να ενσωματωθούν υπάρχουσες και νέες λειτουργίες σε εξαιρετικά περιορισμένο χώρο, οι απαιτήσεις για τους συνδετήρες πλακέτας-προς-πλακέτα, που λειτουργούν ως γέφυρα μεταξύ των πλακετών κυκλωμάτων, είναι εξαιρετικά υψηλές. Οι πιο διαφορετικές θέσεις και τομείς χρήσης επιβαρύνουν τις συσκευές με δονήσεις και κραδασμούς. Οι σύνδεσμοι πρέπει να εξασφαλίζουν μακροπρόθεσμη αξιοπιστία επαφής σε περίπτωση μικροκινήσεων. Η ανθεκτικότητα, η μεταφορά δεδομένων και η θωράκιση EMC αποτελούν για τον σχεδιαστή υλικού τους τρεις ακρογωνιαίους λίθους στο μηχανικό σχεδιασμό των συσκευών.
Οι σύνδεσμοι τελευταίας γενιάς πρέπει να ελαχιστοποιούν τις διαταραχές στη μετάδοση σήματος και ο σχεδιασμός των επαφών των βυσμάτων πρέπει να είναι τέλεια προσαρμοσμένος σε αυτό. Ως εκ τούτου, ο στόχος είναι πάντα η αποφυγή των κινδύνων στη μετάδοση δεδομένων, στους οποίους περιλαμβάνονται κυρίως οι διακυμάνσεις της σύνθετης αντίστασης λόγω αλλαγών στο υλικό και τη γεωμετρία, καθώς και η απόσβεση λόγω απώλειας εισαγωγής και απώλειας επιστροφής, αλλά και η διασταυρούμενη παρεμβολή.
Οι σύνδεσμοι τελευταίας γενιάς πρέπει να ελαχιστοποιούν τις διαταραχές στη μετάδοση σήματος και ο σχεδιασμός των επαφών των βυσμάτων πρέπει να είναι τέλεια προσαρμοσμένος σε αυτό. Ως εκ τούτου, ο στόχος είναι πάντα η αποφυγή των κινδύνων στη μετάδοση δεδομένων, στους οποίους περιλαμβάνονται κυρίως οι διακυμάνσεις της σύνθετης αντίστασης λόγω αλλαγών στο υλικό και τη γεωμετρία, καθώς και η απόσβεση λόγω απώλειας εισαγωγής και απώλειας επιστροφής, αλλά και η διασταυρούμενη παρεμβολή.
Η προστασία των σημάτων ως βάση

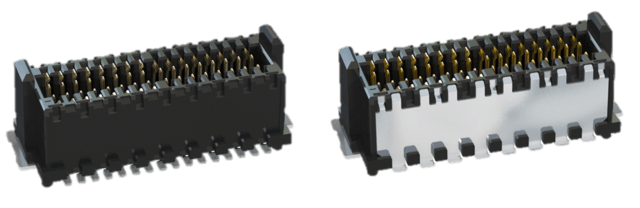

Όσον αφορά τις ηλεκτρομαγνητικές παρεμβολές, τα σήματα υψηλής ταχύτητας απαιτούν ειδική προστασία. Σε αυτή την περίπτωση, ένας σύνδεσμος μπορεί να λειτουργήσει τόσο ως πηγή παρεμβολών όσο και ως δέκτης. Συνιστάται η χρήση προστασίας σήματος μέσω μεταλλικού εσωτερικού περιβλήματος, προκειμένου να προστατευθούν τα ευαίσθητα σήματα από εξωτερικές παρεμβολές. Η παρακάτω εικόνα καταδεικνύει ότι ακόμη και ένας μικρός ηλεκτρικός παλμός μπορεί να αλλοιώσει το σήμα εργασίας.

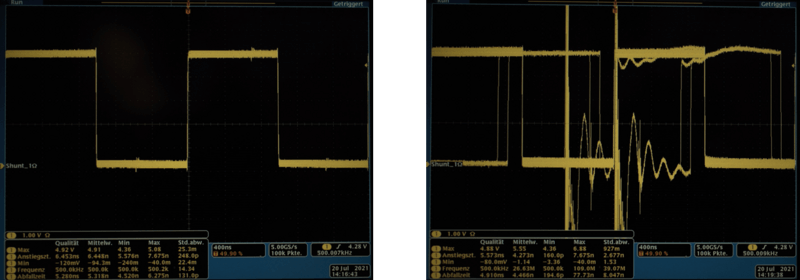

Ο δέκτης δεν μπορεί πλέον να ερμηνεύσει με σαφήνεια τις ψηφιακές καταστάσεις του σήματος HDMI ήδη μετά από μια σύντομη παλμική εκπομπή 0,5 kV, ενώ η μετάδοση σήματος του θωρακισμένου συνδετήρα παραμένει σταθερή ακόμη και στα 4,4 kV.
Η επαγωγική αντίσταση σύνδεσης LK περιγράφει τον συνδετήρα μέσω των ηλεκτρικών σχέσεων και στις δύο λειτουργίες – πηγή και καταβόθρα. Αυτό ισχύει τόσο για την αντοχή στις παρεμβολές όσο και για την εκπομπή παρεμβολών. Εάν είναι γνωστές η επαγόμενη τάση (Uind), η τάση του γεννήτρια (UGen) καθώς και η σταθερά του γεννήτρια (kGen), τότε η συγκεκριμένη μέγιστη επιτρεπόμενη επαγωγική αντίσταση (LK) μπορεί να προσδιοριστεί με την εξής εξίσωση:
LK = Uind / (UGen * kGen) (Εξ. 1)
Η επαγωγική συνδεσιμότητα βοηθά επίσης τον χρήστη να καθορίσει τον κατάλληλο σύνδεσμο όσον αφορά την ηλεκτρομαγνητική συμβατότητά του και να αποφύγει τις δαπανηρές και χρονοβόρες δοκιμές δοκιμής και σφάλματος στο εργαστήριο ηλεκτρομαγνητικής συμβατότητας. Ακολουθεί ένα παράδειγμα: Για ένα σήμα HDMI, προσδιορίστηκε μια μέγιστη επαγωγική συνδεσιμότητα 47 pH για συγκεκριμένη περίπτωση, σε τάση 4,4 kV. Εάν η τιμή είναι υψηλότερη, το σήμα δεν μεταδίδεται πλέον χωρίς παρεμβολές.
Η επαγωγική αντίσταση σύνδεσης LK περιγράφει τον συνδετήρα μέσω των ηλεκτρικών σχέσεων και στις δύο λειτουργίες – πηγή και καταβόθρα. Αυτό ισχύει τόσο για την αντοχή στις παρεμβολές όσο και για την εκπομπή παρεμβολών. Εάν είναι γνωστές η επαγόμενη τάση (Uind), η τάση του γεννήτρια (UGen) καθώς και η σταθερά του γεννήτρια (kGen), τότε η συγκεκριμένη μέγιστη επιτρεπόμενη επαγωγική αντίσταση (LK) μπορεί να προσδιοριστεί με την εξής εξίσωση:
LK = Uind / (UGen * kGen) (Εξ. 1)
Η επαγωγική συνδεσιμότητα βοηθά επίσης τον χρήστη να καθορίσει τον κατάλληλο σύνδεσμο όσον αφορά την ηλεκτρομαγνητική συμβατότητά του και να αποφύγει τις δαπανηρές και χρονοβόρες δοκιμές δοκιμής και σφάλματος στο εργαστήριο ηλεκτρομαγνητικής συμβατότητας. Ακολουθεί ένα παράδειγμα: Για ένα σήμα HDMI, προσδιορίστηκε μια μέγιστη επαγωγική συνδεσιμότητα 47 pH για συγκεκριμένη περίπτωση, σε τάση 4,4 kV. Εάν η τιμή είναι υψηλότερη, το σήμα δεν μεταδίδεται πλέον χωρίς παρεμβολές.
Ειδικά για απαιτητικές βιομηχανικές εφαρμογές
Η σειρά προϊόντων Zero8 της ept έχει σχεδιαστεί για αυτές τις υψηλές απαιτήσεις στον τομέα της ιατρικής τεχνολογίας και, χάρη στην υψηλή επεκτασιμότητά της, προσφέρει ιδανική προσαρμογή στις εξατομικευμένες απαιτήσεις – οι μορφές κατασκευής, το ύψος στοίβαξης και ο αριθμός των πόλων μπορούν να επιλεγούν ξεχωριστά. Οι βάσεις και οι σύνδεσμοι διατίθενται επί του παρόντος σε μορφές Mid-Profile και Low-Profile, ενώ στο μέλλον θα διατίθενται επίσης σε High-Profile και σε γωνιακή έκδοση. Χάρη στα διαφορετικά ύψη κατασκευής, με τους συνδετήρες Zero8 μπορούν να επιτευχθούν αποστάσεις μεταξύ πλακετών από 6,00 mm έως 21,00 mm, ενώ ο αριθμός των πόλων κυμαίνεται μεταξύ 12 και 80. Για σκοπούς θωράκισης, μπορεί να επιλεγεί προστασία και στις δύο πλευρές του ζεύγους συνδετήρων, ενώ φυσικά όλοι οι συνδετήρες Zero8 είναι συμβατοί μεταξύ τους και μπορούν να συνδυαστούν ελεύθερα.
Η τεχνολογία διπλής όψης σύνδεσης ScaleX αντέχει στις σκληρές συνθήκες των βιομηχανικών εφαρμογών και εξασφαλίζει αξιόπιστη επαφή υπό μηχανική καταπόνηση, όπως κρούσεις και κραδασμούς. Επιπλέον, αντισταθμίζει τις ανοχές των συσκευών σε όλες τις κατευθύνσεις όταν οι σύνδεσμοι είναι συνδεδεμένοι. Χάρη στην ηλεκτρομαγνητική θωράκιση, τα σήματα προστατεύονται από εξωτερικές επιδράσεις στο βιομηχανικό περιβάλλον, ενώ η υλική τους σύσταση εγγυάται ρυθμό μεταφοράς δεδομένων έως και 16 Gbit/s.
Περισσότερες πληροφορίες για το Zero8 »
Η τεχνολογία διπλής όψης σύνδεσης ScaleX αντέχει στις σκληρές συνθήκες των βιομηχανικών εφαρμογών και εξασφαλίζει αξιόπιστη επαφή υπό μηχανική καταπόνηση, όπως κρούσεις και κραδασμούς. Επιπλέον, αντισταθμίζει τις ανοχές των συσκευών σε όλες τις κατευθύνσεις όταν οι σύνδεσμοι είναι συνδεδεμένοι. Χάρη στην ηλεκτρομαγνητική θωράκιση, τα σήματα προστατεύονται από εξωτερικές επιδράσεις στο βιομηχανικό περιβάλλον, ενώ η υλική τους σύσταση εγγυάται ρυθμό μεταφοράς δεδομένων έως και 16 Gbit/s.
Περισσότερες πληροφορίες για το Zero8 »
Δεν πρέπει να υποτιμάται η σημασία της επιλογής του σωστού συνδετήρα για μια εφαρμογή υψηλής ταχύτητας. Όπως περιγράφεται εδώ, ειδικά στον τομέα της ιατρικής τεχνολογίας, υπάρχουν πολλές απαιτήσεις ταυτόχρονα. Ποιες μηχανικές ή ηλεκτρικές ιδιότητες πρέπει να πληρούν οι σύνδεσμοι board-to-board ή πώς διαμορφώνεται η περιφέρεια σύνδεσης του βύσματος – όλα αυτά είναι λεπτομερείς ερωτήσεις που μπορούν να είναι καθοριστικές για την επιλογή από ακίδα σε ακίδα.
