Επιφάνειες επαφής σε συνδετήρες – Υψηλή απόδοση και με λιγότερο χρυσό
Οι πιο σύγχρονες διαδικασίες γαλβανισμού αυξάνουν την οικονομική αποδοτικότητα των συνδετήρων πλακετών κυκλωμάτων
Όπου απαιτείται η μακροπρόθεσμη διασφάλιση της απόλυτης αξιοπιστίας ενός συνδετήρα, ακόμη και υπό απαιτητικές συνθήκες λειτουργίας και περιβάλλοντος, οι επιχρυσωμένες επιφάνειες επαφής των συνδετήρων παραμένουν η πρώτη επιλογή. Σε πολλές περιπτώσεις εφαρμογής, ωστόσο, οι απαιτήσεις απόδοσης μπορούν να ικανοποιηθούν και με ένα σύστημα επίστρωσης που χρησιμοποιεί μικρότερη ποσότητα χρυσού.
Ο σχεδιασμός των συνδετήρων πλακετών τυπωμένων κυκλωμάτων βασίζεται συνήθως στον βέλτιστο δυνατό συμβιβασμό μεταξύ τεχνικών και οικονομικών απαιτήσεων. Από τεχνική άποψη, πρέπει να λαμβάνονται υπόψη παράγοντες όπως η μηχανική αντοχή της σύνδεσης, οι συγκεκριμένες περιβαλλοντικές συνθήκες κατά τη λειτουργία και οι συγκεκριμένες προδιαγραφές της απόδοσης μετάδοσης που πρέπει να επιτευχθεί. Από οικονομική άποψη, τίθεται το ερώτημα πόσο υψηλή πρέπει πραγματικά να είναι η ποιότητα του προϊόντος σε σχέση με τον σκοπό και τη διάρκεια της εφαρμογής.
Το χρυσό αποτελεί συχνά την πρώτη επιλογή ως επιφάνεια επαφής στους συνδετήρες
Ιδιαίτερα στην περίπτωση προϊόντων υψηλής ποιότητας και τεχνικά απαιτητικών, η απαίτηση των πελατών για επιφάνειες επαφών με επίστρωση χρυσού στις συνδέσεις συχνά αποτελεί αυτονόητη επιλογή. Πράγματι, ο χρυσός είναι το μόνο υλικό που συνδυάζει με τον βέλτιστο τρόπο όλες τις ιδιότητες που καθορίζουν την ποιότητα μιας σύνδεσης: ο χρυσός είναι ανθεκτικός στη διάβρωση και αντέχει ακόμη και στις πιο σκληρές περιβαλλοντικές συνθήκες, δεν παρουσιάζει σχεδόν καμία κόπωση υλικού ακόμη και μετά από πολυάριθμους κύκλους σύνδεσης και εξασφαλίζει τη βέλτιστη μεταφορά ρεύματος και τάσης ακόμη και σε θερμοκρασίες έως 150 βαθμούς Κελσίου. Ως πιο οικονομική εναλλακτική λύση, προσφέρεται παραδοσιακά και ανάλογα με την εφαρμογή μια επίστρωση από ασήμι, η οποία όσον αφορά την ηλεκτρική αγωγιμότητα έχει ακόμη καλύτερες επιδόσεις από το χρυσό. Η σημαντικά υψηλότερη κανονική δύναμη επαφής μπορεί ωστόσο να οδηγήσει σε ανεπιθύμητους περιορισμούς κατά τον σχεδιασμό του συνδετήρα σε μεμονωμένες περιπτώσεις.
Η επιλεκτική χρήση χρυσού μειώνει το κόστος στις συνδέσεις με βύσματα
Όποιος δεν επιθυμεί να αποχωριστεί το χρυσό, μπορεί τουλάχιστον να περιορίσει τη χρήση του στο ελάχιστο: για παράδειγμα, επικαλύπτοντας τις επαφές των λωρίδων επαφών και των ελατηρίων μόνο σε συγκεκριμένα σημεία και ακριβώς στο σημείο της πραγματικής μεταφοράς ρεύματος και τάσης.
Στο σύστημα επαφών διπλής όψης Scale-X του συνδετήρα Zero8 χρησιμοποιούνται δύο μάσκες σημειακής επικάλυψης για το σκοπό αυτό, καθώς οι λειτουργικές επιφάνειες βρίσκονται και στις δύο πλευρές.
Μάθετε περισσότερα για το σύστημα επαφών Scale-X »
Στο σύστημα επαφών διπλής όψης Scale-X του συνδετήρα Zero8 χρησιμοποιούνται δύο μάσκες σημειακής επικάλυψης για το σκοπό αυτό, καθώς οι λειτουργικές επιφάνειες βρίσκονται και στις δύο πλευρές.
Μάθετε περισσότερα για το σύστημα επαφών Scale-X »
Ψάχνετε για έναν συγκεκριμένο σύνδεσμο;
Κατάλογος προϊόντων
Εναλλακτικές επικαλύψεις συνδετήρων με υψηλή λειτουργικότητα
Κράμα παλλαδίου-νικελίου με επίστρωση χρυσού

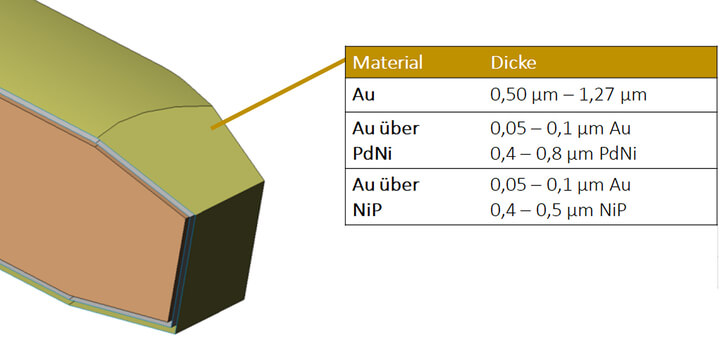

Μεταξύ των τυπικών παραδειγμάτων εναλλακτικών λύσεων αντί του χρυσού συγκαταλέγεται η επίστρωση των επιφανειών επαφής με ένα μείγμα 80% παλλαδίου και 20% νικελίου, με ένα λεπτό στρώμα χρυσού ως επιφάνεια επαφής. Αυτό το στρώμα ονομάζεται «flash gold». Αυτή η δομή στρώσεων προσφέρει αντοχή στη διάβρωση συγκρίσιμη με αυτή του χρυσού. Το Goldflash είναι απαραίτητο ώστε οι σύνδεσμοι με συμβατότητα σύνδεσης να μπορούν να συνδεθούν μεταξύ τους χωρίς περιορισμούς. Επιπλέον, η κανονική δύναμη επαφής δεν χρειάζεται να προσαρμοστεί σε περίπτωση αλλαγής του συστήματος επιστρώσεων. Όσον αφορά τις βασικές ιδιότητες ενός συνδετήρα (αντίσταση μετάβασης, αντοχή σε τάση, αντοχή σε ρεύμα, αυτοθέρμανση κατά τη λειτουργία), οι επιφάνειες επαφής PdNi αποτελούν τελικά μια ισχυρή και οικονομικά αποδοτική εναλλακτική λύση σε σχέση με τα προϊόντα με επίστρωση καθαρού χρυσού.
Κράμα νικελίου-φωσφόρου με επίστρωση χρυσού
Μια άλλη εναλλακτική επίστρωση αντί του χρυσού είναι ένα κράμα νικελίου-φωσφόρου, στο οποίο εφαρμόζεται επιπλέον ένα λεπτό στρώμα χρυσού. Το κράμα νικελίου-φωσφόρου είναι ιδιαίτερα σκληρό και όλκιμο και θεωρείται χημικά ευγενές, κάτι που διακρίνεται από τις χαμηλές ιδιότητες φθοράς και την υψηλή αντοχή στη διάβρωση. Λόγω της σχεδόν πλήρους αποχής από την χρήση ευγενών μετάλλων, αυτό το κράμα είναι πολύ οικονομικό.
Μεταξύ των τυπικών παραδειγμάτων εναλλακτικών λύσεων αντί του χρυσού συγκαταλέγεται η επίστρωση των επιφανειών επαφής με ένα μείγμα 80% παλλαδίου και 20% νικελίου, με ένα λεπτό στρώμα χρυσού ως επιφάνεια επαφής. Αυτό το στρώμα ονομάζεται «flash gold». Αυτή η δομή στρώσεων προσφέρει αντοχή στη διάβρωση συγκρίσιμη με αυτή του χρυσού. Το Goldflash είναι απαραίτητο ώστε οι σύνδεσμοι με συμβατότητα σύνδεσης να μπορούν να συνδεθούν μεταξύ τους χωρίς περιορισμούς. Επιπλέον, η κανονική δύναμη επαφής δεν χρειάζεται να προσαρμοστεί σε περίπτωση αλλαγής του συστήματος επιστρώσεων. Όσον αφορά τις βασικές ιδιότητες ενός συνδετήρα (αντίσταση μετάβασης, αντοχή σε τάση, αντοχή σε ρεύμα, αυτοθέρμανση κατά τη λειτουργία), οι επιφάνειες επαφής PdNi αποτελούν τελικά μια ισχυρή και οικονομικά αποδοτική εναλλακτική λύση σε σχέση με τα προϊόντα με επίστρωση καθαρού χρυσού.
Κράμα νικελίου-φωσφόρου με επίστρωση χρυσού
Μια άλλη εναλλακτική επίστρωση αντί του χρυσού είναι ένα κράμα νικελίου-φωσφόρου, στο οποίο εφαρμόζεται επιπλέον ένα λεπτό στρώμα χρυσού. Το κράμα νικελίου-φωσφόρου είναι ιδιαίτερα σκληρό και όλκιμο και θεωρείται χημικά ευγενές, κάτι που διακρίνεται από τις χαμηλές ιδιότητες φθοράς και την υψηλή αντοχή στη διάβρωση. Λόγω της σχεδόν πλήρους αποχής από την χρήση ευγενών μετάλλων, αυτό το κράμα είναι πολύ οικονομικό.
Η εσωτερική γαλβανική επεξεργασία στον κατασκευαστή συνδετήρων προσφέρει μέγιστη ευελιξία
Στην Ευρώπη χρησιμοποιούνται πολλές διαφορετικές τεχνικές γαλβανισμού από τον 18ο αιώνα. Κυριαρχεί ο γαλβανισμός μεμονωμένων εξαρτημάτων, όπου γίνεται λεπτομερής διάκριση μεταξύ γαλβανισμού σε ράφια και γαλβανισμού σε τύμπανο. Όπως υποδηλώνει το όνομα, στον γαλβανισμό σε ράφια τα εξαρτήματα που πρόκειται να επικαλυφθούν αναρτώνται σε ράφια και βυθίζονται. Στη γαλβανική σε τύμπανο, τα μεμονωμένα εξαρτήματα τοποθετούνται σε ένα τύμπανο και βυθίζονται έτσι στον ηλεκτρολύτη. Η γαλβανική σε τύμπανο είναι τυπική για χύδην υλικά όπως το Boardlock στους συνδετήρες.
Κατά την επικάλυψη των συνδετήρων, οι κατασκευαστές συχνά καταφεύγουν στη μέθοδο της γαλβανικής επεξεργασίας με ταινία. Κατά τη διαδικασία αυτή, τα εξαρτήματα τραβιούνται ως ατέρμονη ταινία μέσα από μια γαλβανική εγκατάσταση. Σε σύγκριση με τη γαλβανική επεξεργασία με τύμπανο ή σε ράφια, στη γαλβανική επεξεργασία με ταινία επικρατούν πάντα οι ίδιες συνθήκες επεξεργασίας, έτσι ώστε να μπορεί να εξασφαλιστεί ένα αξιόπιστο, ομοιόμορφο πάχος στρώσης.

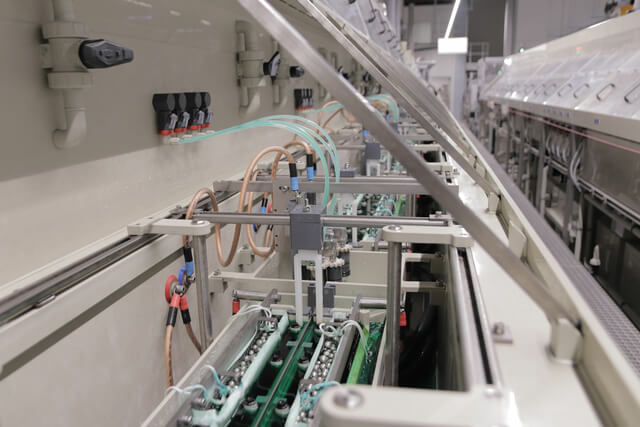

Στη διαδικασία κατασκευής της γαλβανικής επεξεργασίας με ταινία, οι ταινίες κοπής με τα ακατέργαστα εξαρτήματα επαφής τραβιούνται αυτόματα και με σχετικά υψηλή ταχύτητα μέσα από τα λουτρά γαλβανισμού. Τυλιγμένα σε πηνία και έτσι προστατευμένα από ζημιές λόγω χειρισμού ή μεταφοράς, τα επικαλυμμένα εξαρτήματα επαφής είναι στη συνέχεια άμεσα διαθέσιμα για την αυτοματοποιημένη τοποθέτηση στα περιβλήματα των συνδετήρων.
Κατά την επικάλυψη των συνδετήρων, οι κατασκευαστές συχνά καταφεύγουν στη μέθοδο της γαλβανικής επεξεργασίας με ταινία. Κατά τη διαδικασία αυτή, τα εξαρτήματα τραβιούνται ως ατέρμονη ταινία μέσα από μια γαλβανική εγκατάσταση. Σε σύγκριση με τη γαλβανική επεξεργασία με τύμπανο ή σε ράφια, στη γαλβανική επεξεργασία με ταινία επικρατούν πάντα οι ίδιες συνθήκες επεξεργασίας, έτσι ώστε να μπορεί να εξασφαλιστεί ένα αξιόπιστο, ομοιόμορφο πάχος στρώσης.
Στη διαδικασία κατασκευής της γαλβανικής επεξεργασίας με ταινία, οι ταινίες κοπής με τα ακατέργαστα εξαρτήματα επαφής τραβιούνται αυτόματα και με σχετικά υψηλή ταχύτητα μέσα από τα λουτρά γαλβανισμού. Τυλιγμένα σε πηνία και έτσι προστατευμένα από ζημιές λόγω χειρισμού ή μεταφοράς, τα επικαλυμμένα εξαρτήματα επαφής είναι στη συνέχεια άμεσα διαθέσιμα για την αυτοματοποιημένη τοποθέτηση στα περιβλήματα των συνδετήρων.
Μέσω της συνεχούς βελτιστοποίησης της διαδικασίας παραγωγής, η εσωτερική γαλβανική γραμμή παραγωγής όχι μόνο επιτρέπει μεγάλη ευελιξία όσον αφορά τον τύπο των επαφών που υποβάλλονται σε επεξεργασία, αλλά επιτρέπει επίσης την οικονομικά αποδοτική υλοποίηση επιφανειών επαφών με εξατομικευμένες προδιαγραφές. Όσον αφορά τη χρήση του χρυσού, ένας κατασκευαστής συνδετήρων που διαθέτει δική του εσωτερική γαλβανική εγκατάσταση έχει τη δυνατότητα να μειώσει τη χρήση αυτού του πολύτιμου μετάλλου στο απόλυτο ελάχιστο, επικαλύπτοντας, για παράδειγμα, τις επαφές των λωρίδων μαχαιριών και ελατηρίων μόνο σε συγκεκριμένα σημεία και ακριβώς στο σημείο της πραγματικής μεταφοράς ρεύματος και τάσης. Επιπλέον, η ύπαρξη ιδιόκτητης εγκατάστασης γαλβανισμού προσφέρει στους κατασκευαστές συνδετήρων το πλεονέκτημα της υλοποίησης μιας πληθώρας περαιτέρω συνδυασμών υλικών, όπως για παράδειγμα νικέλιο, κασσίτερο, κασσίτερο/μόλυβδο, νικέλιο/φώσφορο και παλλάδιο.
Για να επιτευχθεί η βέλτιστη σχέση κόστους-οφέλους και να εξασφαλιστεί η μέγιστη ευελιξία όσον αφορά την επιφάνεια επαφής και τις επιστρώσεις που πρέπει να διαμορφωθούν, συνιστάται η επιλογή ενός κατασκευαστή συνδετήρων που διαθέτει δική του μονάδα γαλβανισμού. Η ept GmbH, ως ένας από τους παγκοσμίως κορυφαίους κατασκευαστές συνδετήρων πλακετών τυπωμένων κυκλωμάτων, διαθέτει έξι δικές της γραμμές γαλβανισμού ταινιών σε δύο εγκαταστάσεις στη Γερμανία και επιτρέπει, με ελάχιστες τροποποιήσεις, την παραγωγή επιστρώσεων από έως και 10 διαφορετικούς συνδυασμούς επιφανειών.
Για να επιτευχθεί η βέλτιστη σχέση κόστους-οφέλους και να εξασφαλιστεί η μέγιστη ευελιξία όσον αφορά την επιφάνεια επαφής και τις επιστρώσεις που πρέπει να διαμορφωθούν, συνιστάται η επιλογή ενός κατασκευαστή συνδετήρων που διαθέτει δική του μονάδα γαλβανισμού. Η ept GmbH, ως ένας από τους παγκοσμίως κορυφαίους κατασκευαστές συνδετήρων πλακετών τυπωμένων κυκλωμάτων, διαθέτει έξι δικές της γραμμές γαλβανισμού ταινιών σε δύο εγκαταστάσεις στη Γερμανία και επιτρέπει, με ελάχιστες τροποποιήσεις, την παραγωγή επιστρώσεων από έως και 10 διαφορετικούς συνδυασμούς επιφανειών.
Διασφάλιση ποιότητας στα δικά μας εργαστήρια
Η διαμόρφωση των συνδετήρων πλακετών κυκλωμάτων σύμφωνα με τις απαιτήσεις του πελάτη και της εφαρμογής δεν περιορίζεται μόνο στην επιφάνεια, αλλά περιλαμβάνει ολόκληρη τη δομή μιας επαφής, συμπεριλαμβανομένου του βασικού υλικού και του ενδιάμεσου στρώματος. Με βάση τις εκάστοτε τεχνικές και οικονομικές απαιτήσεις, ειδικά σχεδιασμένες διαδικασίες επιτρέπουν την κατασκευή προϊόντων με μέγιστο βαθμό εξατομίκευσης, η ποιότητα των οποίων πιστοποιείται μέσω συνεχών ελέγχων στα δικά μας εργαστήρια. Έτσι, η λειτουργία σύμφωνα με τις προδιαγραφές δοκιμάζεται υπό συνθήκες που υπερβαίνουν κατά πολύ τα σχετικά πρότυπα. Ένα παράδειγμα είναι οι απαιτήσεις σύμφωνα με το πρότυπο DIN 41612 για τους συνδετήρες, σύμφωνα με τις οποίες η ποιότητα ενός προϊόντος πρέπει να είναι πλήρως εγγυημένη ακόμη και μετά από 500 (βαθμός ποιότητας 1) ή 400 (βαθμός ποιότητας 2) κύκλους σύνδεσης.
Βιώσιμη διαδικασία παραγωγής
Εκτός από τη βέλτιστη οικονομική απόδοση και την υψηλότερη ποιότητα προϊόντων, η επίστρωση στις εσωτερικές γραμμές γαλβανισμού επιτρέπει επίσης τη μέγιστη δυνατή εξοικονόμηση των χρησιμοποιούμενων πόρων. Σε αυτούς περιλαμβάνονται, εκτός από τα υλικά επίστρωσης, κυρίως οι χημικές ουσίες που απαιτούνται στη διαδικασία γαλβανισμού, οι οποίες, στην περίπτωση του κατασκευαστή συνδετήρων ept, υποβάλλονται σε ολοκληρωμένη επεξεργασία μέσω ενός εσωτερικού συστήματος επεξεργασίας λυμάτων. Επιπλέον, το νερό έκπλυσης που χρησιμοποιείται για τον καθαρισμό των γαλβανισμένων επαφών κυκλοφορεί μέσω μιας μονάδας ανταλλαγής ιόντων, γεγονός που μειώνει στο ελάχιστο την κατανάλωση φρέσκου νερού από τις εγκαταστάσεις.
Η ept διασφαλίζει τη βιωσιμότητα της παραγωγής μέσω ενός σύνθετου συστήματος διαχείρισης έργων και διαδικασιών, καθώς και μέσω ιδίων δυνατοτήτων για την ανάπτυξη και την παραγωγή όλων των απαραίτητων μέσων παραγωγής. Τα εργαλεία και τα μηχανήματα που απαιτούνται για την κατασκευή συνδετήρων πλακετών κυκλωμάτων σχεδιάζονται από την ίδια την εταιρεία με δικό της προσωπικό. Από την εξατομικευμένη κατασκευή και τη συντήρηση των εγκαταστάσεων έως τον ηλεκτρολογικό σχεδιασμό, όλες οι εργασίες που απαιτούνται για τη συνεχή λειτουργία εκτελούνται εσωτερικά, με στόχο τη συνεχή βελτίωση της παραγωγής και την προσαρμογή της στις πιο πρόσφατες εξελίξεις.
Η ept διασφαλίζει τη βιωσιμότητα της παραγωγής μέσω ενός σύνθετου συστήματος διαχείρισης έργων και διαδικασιών, καθώς και μέσω ιδίων δυνατοτήτων για την ανάπτυξη και την παραγωγή όλων των απαραίτητων μέσων παραγωγής. Τα εργαλεία και τα μηχανήματα που απαιτούνται για την κατασκευή συνδετήρων πλακετών κυκλωμάτων σχεδιάζονται από την ίδια την εταιρεία με δικό της προσωπικό. Από την εξατομικευμένη κατασκευή και τη συντήρηση των εγκαταστάσεων έως τον ηλεκτρολογικό σχεδιασμό, όλες οι εργασίες που απαιτούνται για τη συνεχή λειτουργία εκτελούνται εσωτερικά, με στόχο τη συνεχή βελτίωση της παραγωγής και την προσαρμογή της στις πιο πρόσφατες εξελίξεις.
