Η κατάλληλη σύνδεση πλακέτας με πλακέτα για κάθε εφαρμογή
Η λύση μονού πλακέτου σας δεν επαρκεί πλέον; Με τους συνδετήρες πλακέτας προς πλακέτα (σύνδεσμος) μας, έχετε την ελευθερία να επεκτείνετε τις λύσεις μονού πλακέτου σας. Για την εφαρμογή σας, προσφέρουμε τον κατάλληλο σύνδεσμο board-to-board. Το ευρύ πεδίο εφαρμογών εκτείνεται από ανθεκτικούς συνδετήρες πλακέτας για κρουστικά τρυπάνια έως συνδετήρες μεζανίνης υψηλής ταχύτητας πλακέτας προς πλακέτα για υπολογιστές υψηλής τεχνολογίας. Με τους συνδετήρες PCB to PCB που προσφέρουμε, παρέχουμε ρυθμούς μετάδοσης δεδομένων από 3 Gbit/s έως 16+ Gbit/s. Οι συνδετήρες πλακετών μας διαθέτουν αριθμό πόλων από 12 έως 440. Εάν δεν υπάρχει χώρος για άμεση σύνδεση Board to Board, ο ανθεκτικός συνδετήρας πλακετών One27 Leiterplatten-σύνδεσμος προσφέρει επίσης τη δυνατότητα σύνδεσης wire-to-board.
Στο εργαλείο επιλογής προϊόντων»
Στο εργαλείο επιλογής προϊόντων»
Συνδέσεις «Board to Board» (σύνδεσμος): Η σύγκριση
| one27 | Zero.8 | Colibri | |
|---|---|---|---|
Datenübertragungsraten | 3Gbit/s | 16Gbit/s | 10 und 16 Gbit/s |
Rastermaß | |||
1,27 mm | 0,8 mm | 0,5 mm | |
Schirmung | |||
ohne Schirmung | ja | ja | nein |
mit Schirmung | nein | ja | ja |
Polzahlen / Anzahl der Signale | |||
Polzahlen | 12 | 12 | 40 |
16 | 20 | 80 | |
20 | 32 | 120 | |
26 | 52 | 160 | |
32 | 80 | 220 | |
40 | 440 | ||
50 | |||
68 | |||
80 | |||
Reihenanzahl | |||
2 | 2 | 2 und 2x2 | |
Boardabstände | |||
Boardabstand min | 8 mm | 6 mm | 5 mm |
Boardabstand max | 13,8 mm | 21 mm | 8 mm |
Verbindungsmöglichkeit zweiter und mehrerer Leiterplatten | |||
gerade - parrallele BtB Verbindung | ja | ja | ja |
gewinkelt - 90° BtB Verbindung | ja | ja | nein |
Cable to Board | ja | nein | nein |
Κατάλληλη σύνδεση πλακέτας-πλακέτας για την εφαρμογή σας
Τα σημαντικότερα διακριτικά χαρακτηριστικά των συνδετήρων πλακετών SMT είναι οι ρυθμοί μετάδοσης δεδομένων και το βήμα. Όσο μικρότερο είναι το βήμα και όσο υψηλότερη είναι η απαιτούμενη ταχύτητα σύνδεσης, τόσο μεγαλύτερος και πιο περίπλοκος είναι ο σχεδιασμός της πλακέτας. Γενικά, ένας σύνδεσμος «Board to Board» (σύνδεσμος) ή «Wire to Board» (σύνδεσμος) αποτελεί πηγή παρεμβολών εντός της διαδρομής μετάδοσης. Σε αυτή την περίπτωση, θα πρέπει να δώσετε ιδιαίτερη προσοχή στην σύνθετη αντίσταση, την απώλεια εισαγωγής και τη διασταυρούμενη παρεμβολή. Όσο υψηλότερη είναι η ποιότητα ενός συνδετήρα πλακέτας, τόσο μικρότερες είναι οι παρεμβολές στη μετάδοση δεδομένων.
ROBUST

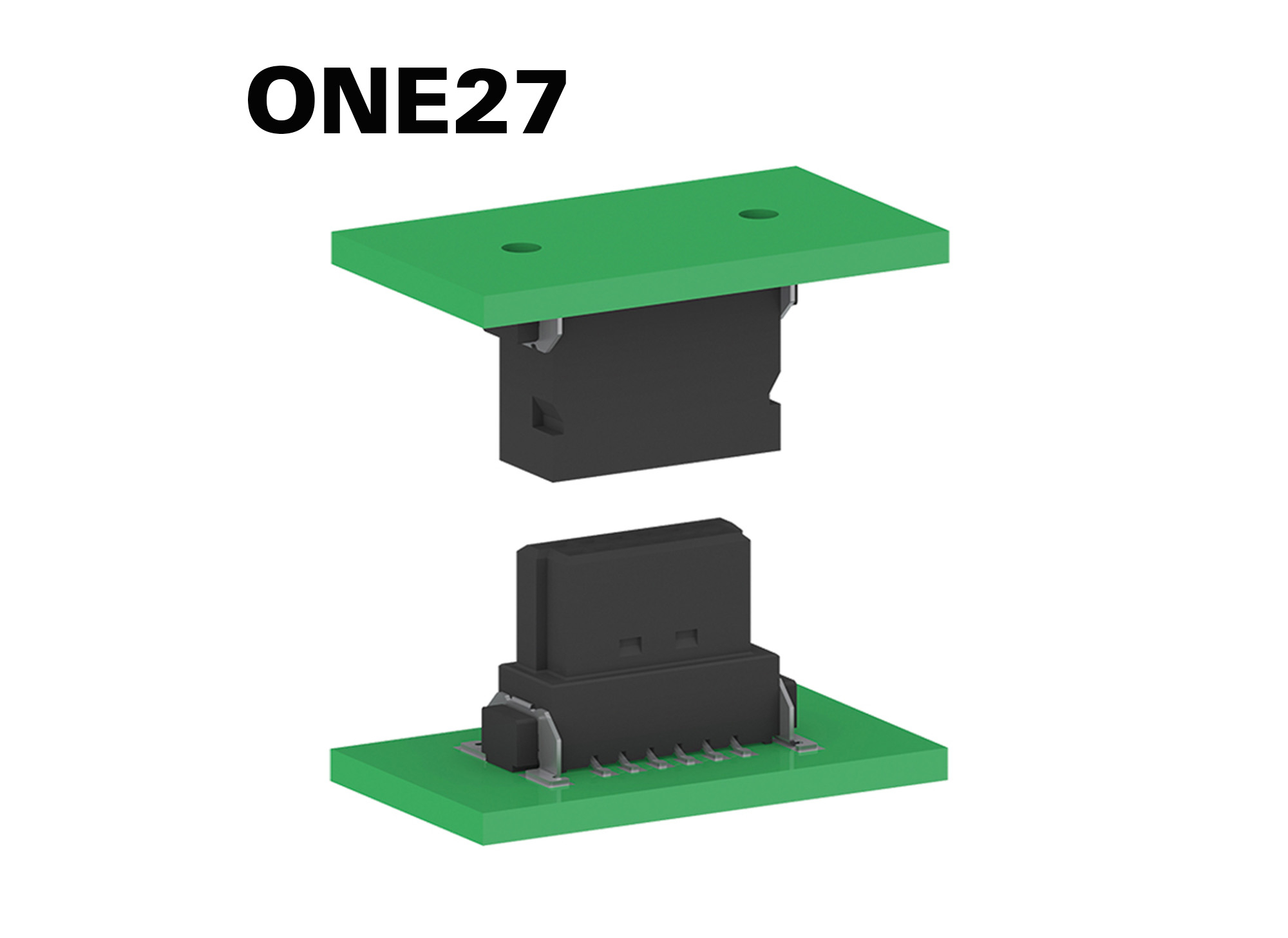

Ο ανθεκτικός και δοκιμασμένος στο χρόνο σύνδεσμος One27-σύνδεσμος μας επιτυγχάνει ρυθμούς μετάδοσης 3 Gbit/s. Με βήμα 1,27 mm, διατίθεται με αριθμό πόλων από 12 έως 80 επαφές. Με αυτόν τον τρόπο μπορούν να επιτευχθούν αποστάσεις μεταξύ πλακετών από 8 έως 13,8 mm. Χάρη στη χρήση του One27, οι πλακέτες μπορούν να συνδεθούν μεταξύ τους παράλληλα, σε γωνία γωνιακός, οριζόντια και ως εφαρμογή «wire-to-board».
Περισσότερες πληροφορίες για το One27 »
Ο ανθεκτικός και δοκιμασμένος στο χρόνο σύνδεσμος One27-σύνδεσμος μας επιτυγχάνει ρυθμούς μετάδοσης 3 Gbit/s. Με βήμα 1,27 mm, διατίθεται με αριθμό πόλων από 12 έως 80 επαφές. Με αυτόν τον τρόπο μπορούν να επιτευχθούν αποστάσεις μεταξύ πλακετών από 8 έως 13,8 mm. Χάρη στη χρήση του One27, οι πλακέτες μπορούν να συνδεθούν μεταξύ τους παράλληλα, σε γωνία γωνιακός, οριζόντια και ως εφαρμογή «wire-to-board».
Περισσότερες πληροφορίες για το One27 »
ΥΨΗΛΗ ΤΑΧΥΤΗΤΑ, ΠΑΡΑΛΛΗΛΗ

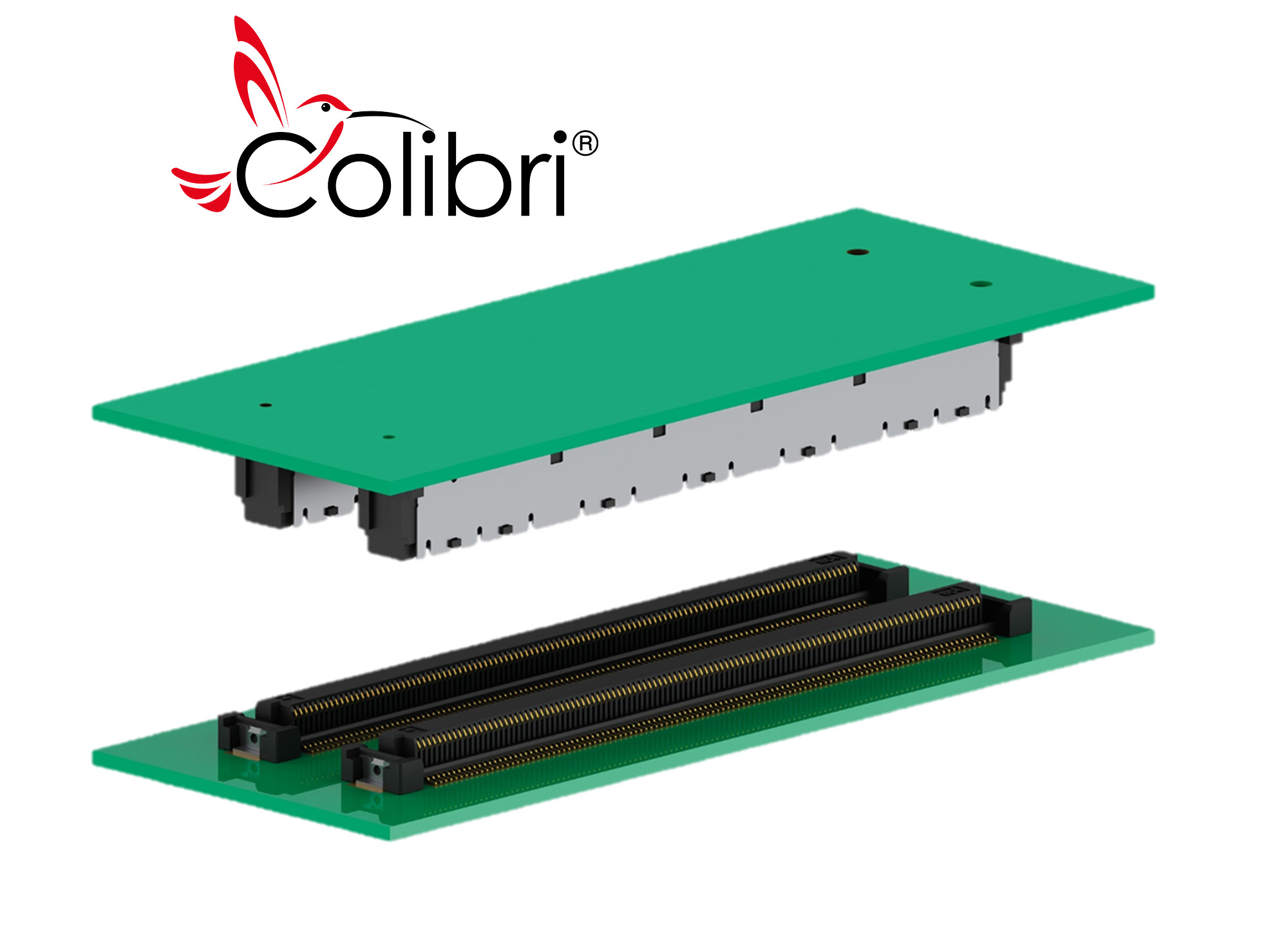

Ο σύνδεσμος πλακέτας ept Colibri σύνδεσμος διαθέτει ρυθμούς μετάδοσης δεδομένων είτε 10 Gbit/s είτε 16 Gbit/s. [SG1] Οι παραλλαγές του συνδετήρα Board to Board με βήμα 0,5 mm έχουν αριθμό πόλων από 40 έως 220 επαφές. Είναι δυνατές αποστάσεις μεταξύ πλακετών από 5 mm έως 8 mm. Ο Colibri παρουσιάζει εξαιρετικές ιδιότητες μεταφοράς δεδομένων και οι πλακέτες μπορούν να στοιβάζονται παράλληλα [SG2]. Ο συνδετήρας PCB-to-PCB ept Colibri αναπτύχθηκε για εφαρμογές COM-Express με 220 και 440 επαφές. Ωστόσο, τα πεδία χρήσης και οι εφαρμογές για τον συνδετήρα πλακέτας-προς-πλακέτα (Board-to-σύνδεσμος) έχουν πλέον πολλαπλασιαστεί.
Περισσότερες πληροφορίες για τον Colibri »
Ο σύνδεσμος πλακέτας ept Colibri σύνδεσμος διαθέτει ρυθμούς μετάδοσης δεδομένων είτε 10 Gbit/s είτε 16 Gbit/s. [SG1] Οι παραλλαγές του συνδετήρα Board to Board με βήμα 0,5 mm έχουν αριθμό πόλων από 40 έως 220 επαφές. Είναι δυνατές αποστάσεις μεταξύ πλακετών από 5 mm έως 8 mm. Ο Colibri παρουσιάζει εξαιρετικές ιδιότητες μεταφοράς δεδομένων και οι πλακέτες μπορούν να στοιβάζονται παράλληλα [SG2]. Ο συνδετήρας PCB-to-PCB ept Colibri αναπτύχθηκε για εφαρμογές COM-Express με 220 και 440 επαφές. Ωστόσο, τα πεδία χρήσης και οι εφαρμογές για τον συνδετήρα πλακέτας-προς-πλακέτα (Board-to-σύνδεσμος) έχουν πλέον πολλαπλασιαστεί.
Περισσότερες πληροφορίες για τον Colibri »
ΥΨΗΛΗ ΤΑΧΥΤΗΤΑ, ΑΝΘΕΚΤΙΚΟ, ΠΑΡΑΛΛΗΛΟ Ή ΓΩΝΙΑΚΟ

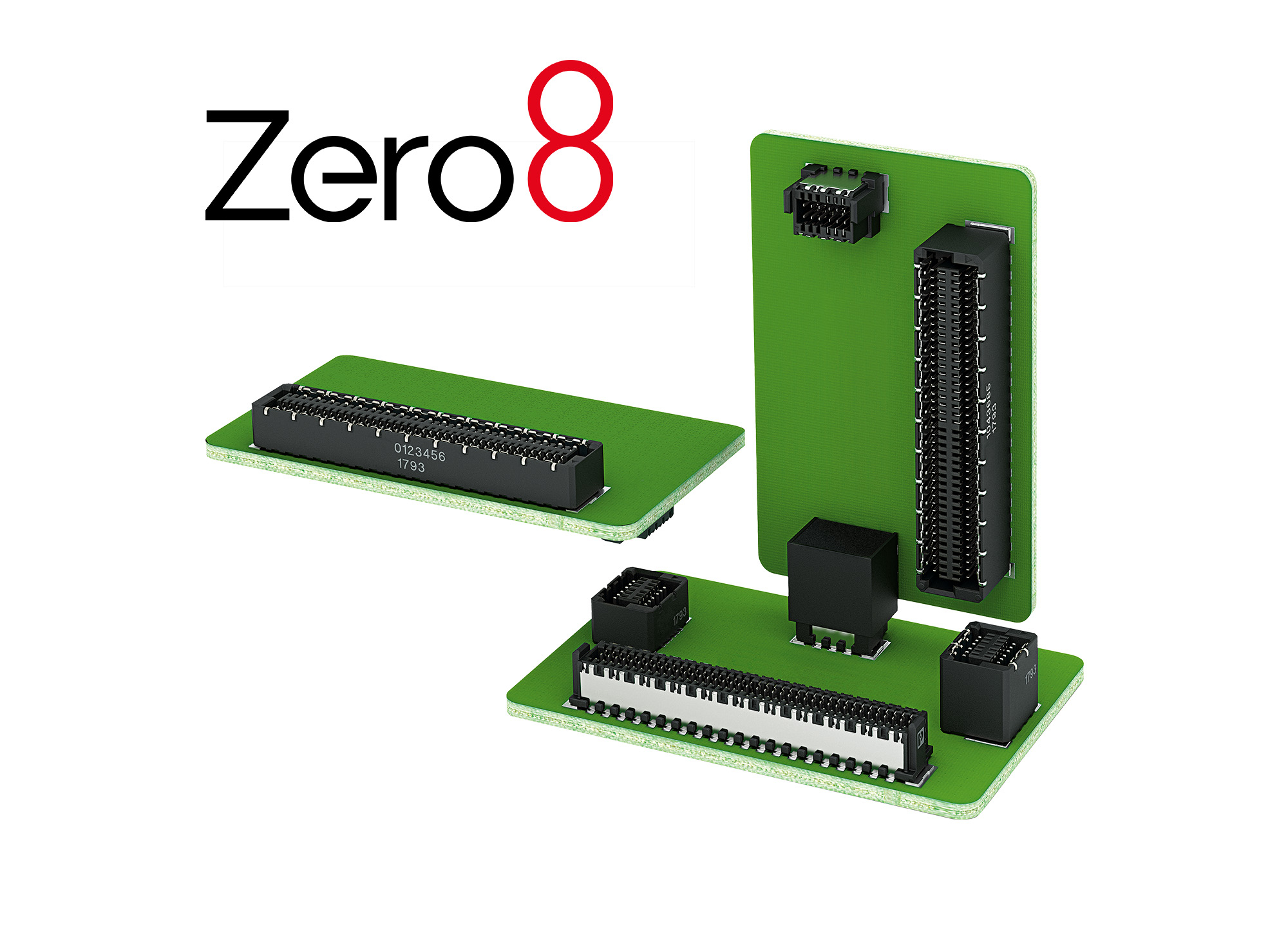

Ο σύνδεσμος πλακέτας προς πλακέτα ept Zero.8 διαθέτει ρυθμούς μετάδοσης δεδομένων έως 16+ Gbit/s. Με βήμα πλέγματος (βήμα) 0,8 mm και με την τεχνολογία ScaleX, ο αριθμός των επαφών κυμαίνεται από 12 έως 80 πόλους. Ο σύνδεσμος PCB προς PCB διατίθεται σε θωρακισμένη (θωρακισμένος) και μη θωρακισμένη (μη θωρακισμένος) έκδοση. Είναι δυνατές αποστάσεις μεταξύ πλακετών από 6 έως 21 mm. Σε σύγκριση με τον Leiterplatten-σύνδεσμος ept Colibri, ο σύνδεσμος πλακέτας προς πλακέτα μπορεί να χρησιμοποιηθεί ως παράλληλος σύνδεσμος πλακετών ή και ως γωνιακός σύνδεσμος άμεσης σύνδεσης πλακετών. Με αυτόν τον σύνδεσμο πλακέτας προς πλακέτα, η οικονομική αποδοτικότητα του σχεδιασμού σας αυξάνεται σημαντικά. Χάρη στη μεγάλη ποικιλία παραλλαγών, είναι δυνατές επεκτάσεις του συνδετήρα PCB προς PCB προς όλες τις κατευθύνσεις.
Περισσότερες πληροφορίες για το Zero8 »
Ο σύνδεσμος πλακέτας προς πλακέτα ept Zero.8 διαθέτει ρυθμούς μετάδοσης δεδομένων έως 16+ Gbit/s. Με βήμα πλέγματος (βήμα) 0,8 mm και με την τεχνολογία ScaleX, ο αριθμός των επαφών κυμαίνεται από 12 έως 80 πόλους. Ο σύνδεσμος PCB προς PCB διατίθεται σε θωρακισμένη (θωρακισμένος) και μη θωρακισμένη (μη θωρακισμένος) έκδοση. Είναι δυνατές αποστάσεις μεταξύ πλακετών από 6 έως 21 mm. Σε σύγκριση με τον Leiterplatten-σύνδεσμος ept Colibri, ο σύνδεσμος πλακέτας προς πλακέτα μπορεί να χρησιμοποιηθεί ως παράλληλος σύνδεσμος πλακετών ή και ως γωνιακός σύνδεσμος άμεσης σύνδεσης πλακετών. Με αυτόν τον σύνδεσμο πλακέτας προς πλακέτα, η οικονομική αποδοτικότητα του σχεδιασμού σας αυξάνεται σημαντικά. Χάρη στη μεγάλη ποικιλία παραλλαγών, είναι δυνατές επεκτάσεις του συνδετήρα PCB προς PCB προς όλες τις κατευθύνσεις.
Περισσότερες πληροφορίες για το Zero8 »
Σύνδεση πλακετών τυπωμένων κυκλωμάτων – Συμβουλές για το σχέδιό σας
Από σχετικά νωρίς στη φάση της ανάπτυξης, ο προγραμματιστής πρέπει να εξετάσει το θέμα της κατάλληλης απευθείας σύνδεσης πλακέτας κυκλώματος. Έχουμε συγκεντρώσει για εσάς τα πιο σημαντικά ερωτήματα που θα πρέπει να διευκρινίσετε εκ των προτέρων:
- Είναι επαρκής μια λύση μίας πλακέτας;
- Πόσα σήματα απαιτούνται από τον συνδετήρα πλακέτας προς πλακέτα;
- Πόσο χώρο επιτρέπεται να καταλαμβάνει ο συνδετήρας πλακέτας προς πλακέτα στην πλακέτα;
- Ποια ταχύτητα μετάδοσης (ρυθμός μετάδοσης) πρέπει να επιτυγχάνει ο συνδετήρας PCB προς PCB;
- Ποιες είναι οι απαιτήσεις όσον αφορά την εμπέδηση, την απώλεια εισαγωγής και τη διασταυρούμενη παρεμβολή;
- Ποιο είναι το μέγιστο μέγεθος του συγκροτήματος;
- Πώς πρέπει να συνδεθούν οι πλακέτες μεταξύ τους;
- Απαιτείται ένας παράλληλα στοιβαγμένος συνδετήρας πλακετών;
- Πρέπει ο συνδετήρας «Board to Board» (σύνδεσμος) να τοποθετηθεί γωνιακός;
- Ή υπάρχει μόνο η δυνατότητα επίλυσης της σύνδεσης των πλακετών μέσω μιας σύνδεσης «wire-to-board»;
- Ποια εξαρτήματα καθορίζουν την ελάχιστη απόσταση μεταξύ των πλακετών;
- Ποιες είναι οι προσδοκίες όσον αφορά την ηλεκτρομαγνητική συμβατότητα;
- Πόσο σημαντική είναι η αντοχή σε κρούσεις και δονήσεις, κυρίως σε φορητές συσκευές;
- Πόσο σημαντική είναι η απαγωγή θερμότητας; Μπορεί μια διαφορετική διάταξη των εξαρτημάτων, με τη βοήθεια του κατάλληλου συνδετήρα πλακέτας προς πλακέτα, να βελτιώσει την απαγωγή θερμότητας και τη διαχείριση της θερμότητας;
- Ποιες είναι οι ατμοσφαιρικές συνθήκες υπό τις οποίες λειτουργεί η τελική συσκευή;
- Οι παράγοντες EMI / RFI επιβάλλουν διαχωρισμό μεταξύ λειτουργιών και θωράκιση RF ενός τμήματος του κυκλώματος;
- Πρέπει να αναμένεται ότι μια είσοδος/έξοδος που βλέπει προς τα έξω θα πρέπει μάλλον να αντικατασταθεί επιτόπου;
Από τον υπολογιστή μονού πλακέτα στον βιομηχανικό υπολογιστή:
Με τον κατάλληλο σύνδεσμο πλακέτας-πλακέτας, δεν υπάρχει κανένα πρόβλημα
Στο πλαίσιο της εκβιομηχάνισης και της αυτοματοποίησης, οι απαιτήσεις στα συστήματα αυξάνονται συνεχώς. Συχνά, οι δημοφιλείς λύσεις μονού πλακέτου (Single-Board) φτάνουν στα όριά τους και πρέπει να επεκταθούν. Μια απλή και αξιόπιστη λύση προσφέρουν οι σύνδεσμοι πλακέτας board-to-board (σύνδεσμος).
Μια σύνδεση πλακέτας board-to-board προσφέρει μέγιστη ευελιξία κατά τη σύνδεση και την αποσύνδεση πλακετών. Η κύρια λειτουργία της είναι η μετάδοση σημάτων και ρευμάτων. Κατά κανόνα, ένα ζεύγος συνδετήρων (ζεύγος συνδέσμων) τύπου «σύνδεσμος board-to-board» αποτελείται από μια σειρά επαφών (αρσενικός σύνδεσμος) και μια σειρά τμημάτων συνδέσμου (θηλυκός σύνδεσμος). Η υψηλή ποιότητα των συνδετήρων ept οφείλεται, μεταξύ άλλων, στον ιδανικό συντονισμό των δύο τμημάτων συνδέσμου μεταξύ τους. Η πολύπλοκη γνώση σχετικά με τη γεωμετρία των επαφών, το υλικό των επαφών και την επίστρωση των επαφών (επιμετάλλωση επαφής), καθώς και η γεωμετρία και το υλικό του μονωτικού σώματος για βέλτιστες αποστάσεις αέρα και διαδρομής ρεύματος, καθιστούν τους συνδετήρες ept τον αξιόπιστο συνεργάτη σας. Η δυνατότητα αυτοματοποιημένης επεξεργασίας, χάρη στην εξαιρετική κοπλαναρικότητα, είναι αυτονόητη.
Όπως προαναφέρθηκε, οι πλακέτες μπορούν να συνδεθούν μεταξύ τους εύκολα και με μέγιστη αξιοπιστία μέσω της χρήσης ζευγών συνδέσμων. Αυτό ανοίγει τη δυνατότητα επέκτασης της μητρικής πλακέτας (μητρική πλακέτα) με θυγατρικές πλακέτες. Μέσω έξυπνου σχεδιασμού, μπορεί να συνδεθεί μεταξύ τους οποιοσδήποτε αριθμός πλακετών. Ο περιοριστικός παράγοντας είναι το εξωτερικό περίβλημα. Οι πλακέτες κυκλωμάτων μπορούν να στοιβάζονται παράλληλα ή να συνδέονται μεταξύ τους υπό γωνία 90°. Επίσης, είναι δυνατές λύσεις «wire-to-board». Καθώς η πυκνότητα συσκευασίας και οι ρυθμοί μετάδοσης δεδομένων αυξάνονται συνεχώς, οι κάρτες μεσοπατώματος αποτελούν μια ιδανική δυνατότητα για την οικονομική και ευέλικτη επέκταση υφιστάμενων εφαρμογών. Χάρη στη χρήση συνδετήρων «Board to Board» (σύνδεσμος), τα δομοστοιχεία μπορούν να αντικατασταθούν εύκολα. Η οικονομική αποδοτικότητα των υπολογιστών αυξάνεται χάρη στη μέγιστη ευελιξία στο σχεδιασμό. Έτσι, μια βασική πλακέτα (πλακέτα-φορέας) μπορεί να εξοπλιστεί με θυγατρικές πλακέτες διαφορετικών λειτουργιών.
Μια σύνδεση πλακέτας board-to-board προσφέρει μέγιστη ευελιξία κατά τη σύνδεση και την αποσύνδεση πλακετών. Η κύρια λειτουργία της είναι η μετάδοση σημάτων και ρευμάτων. Κατά κανόνα, ένα ζεύγος συνδετήρων (ζεύγος συνδέσμων) τύπου «σύνδεσμος board-to-board» αποτελείται από μια σειρά επαφών (αρσενικός σύνδεσμος) και μια σειρά τμημάτων συνδέσμου (θηλυκός σύνδεσμος). Η υψηλή ποιότητα των συνδετήρων ept οφείλεται, μεταξύ άλλων, στον ιδανικό συντονισμό των δύο τμημάτων συνδέσμου μεταξύ τους. Η πολύπλοκη γνώση σχετικά με τη γεωμετρία των επαφών, το υλικό των επαφών και την επίστρωση των επαφών (επιμετάλλωση επαφής), καθώς και η γεωμετρία και το υλικό του μονωτικού σώματος για βέλτιστες αποστάσεις αέρα και διαδρομής ρεύματος, καθιστούν τους συνδετήρες ept τον αξιόπιστο συνεργάτη σας. Η δυνατότητα αυτοματοποιημένης επεξεργασίας, χάρη στην εξαιρετική κοπλαναρικότητα, είναι αυτονόητη.
Όπως προαναφέρθηκε, οι πλακέτες μπορούν να συνδεθούν μεταξύ τους εύκολα και με μέγιστη αξιοπιστία μέσω της χρήσης ζευγών συνδέσμων. Αυτό ανοίγει τη δυνατότητα επέκτασης της μητρικής πλακέτας (μητρική πλακέτα) με θυγατρικές πλακέτες. Μέσω έξυπνου σχεδιασμού, μπορεί να συνδεθεί μεταξύ τους οποιοσδήποτε αριθμός πλακετών. Ο περιοριστικός παράγοντας είναι το εξωτερικό περίβλημα. Οι πλακέτες κυκλωμάτων μπορούν να στοιβάζονται παράλληλα ή να συνδέονται μεταξύ τους υπό γωνία 90°. Επίσης, είναι δυνατές λύσεις «wire-to-board». Καθώς η πυκνότητα συσκευασίας και οι ρυθμοί μετάδοσης δεδομένων αυξάνονται συνεχώς, οι κάρτες μεσοπατώματος αποτελούν μια ιδανική δυνατότητα για την οικονομική και ευέλικτη επέκταση υφιστάμενων εφαρμογών. Χάρη στη χρήση συνδετήρων «Board to Board» (σύνδεσμος), τα δομοστοιχεία μπορούν να αντικατασταθούν εύκολα. Η οικονομική αποδοτικότητα των υπολογιστών αυξάνεται χάρη στη μέγιστη ευελιξία στο σχεδιασμό. Έτσι, μια βασική πλακέτα (πλακέτα-φορέας) μπορεί να εξοπλιστεί με θυγατρικές πλακέτες διαφορετικών λειτουργιών.
