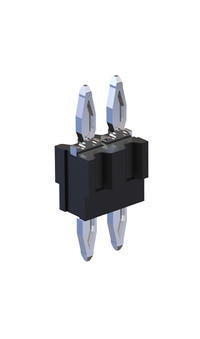

flexilink b-t-b, ύψος 5 mm Αρ. 990-52XNN050-110
Εικόνα παρόμοια
Παράλληλη
Τεχνολογία Press-fit
Ισχύς
Ανθεκτικό
- Ύψος 5 mm
- για διαδικασία εισαγωγής σε δύο στάδια
- 1 - 3 σειρές επαφών
- Εξοικονόμηση χώρου και κόστους, αντικαθιστά τα διαχωριστικά
- Κωδικός προϊόντος: X = αριθμός σειρών, NN = αριθμός πόλων / σειρά
- Για ερωτήσεις, παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων.
Σχέδια
Περισσότερες πληροφορίες
Χρόνος παράδοσης
Τεχνικά στοιχεία
Βασικά στοιχεία
| Αριθμός επαφών | 2 - 90 (μέγ. 30 ανά σειρά) |
|---|---|
| Τεχνολογία σύνδεσης | Τεχνολογία Press-fit |
| Απόσταση PCB | 5 mm |
| Θερμοκρασία λειτουργίας | -40 °C έως +125 °C |
Υλικό
| Μονωτικό σώμα | PBT |
|---|---|
| Αξία CTI IEC 60112 | 250 |
| Υλικό επαφής | κράμα χαλκού |
| Επίστρωση επαφής | Sn |
Μηχανική
| Διάσταση πλέγματος | 2,54 mm ή με εξατομικευμένη διάταξη |
|---|
Ηλεκτρικό
| Ρεύμα λειτουργίας | Μέγ. 11 A στους 20 °C ανά ακίδα (1x10 ακίδων, ύψος 15 mm) Μέγ. 7 A στους 20 °C ανά ακίδα (2x10 ακίδων, ύψος 15 mm) Μέγ. 6 A στους 20 °C ανά ακίδα (3x10 ακίδων, ύψος 15 mm) |
|---|---|
| Αντίσταση επαφής | <5 mΩ |
| Απόσταση αέρα και ερπυσμού | ελάχιστο 0,44 mm / 0,57 mm (εντός της σειράς) ελάχιστο 1,94 / 2,07 mm (μεταξύ των σειρών) |
Επεξεργασία
| Τοποθέτηση | με το χέρι / ημιαυτόματο / πλήρως αυτόματο |
|---|
Εγκρίσεις / Συμμόρφωση
| Αρχείο UL | E130314 |
|---|---|
| Περιβάλλον | Συμμορφώνεται με την οδηγία RoHS |
Προδιαγραφές οπών
| Material | chem. Sn Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | ελάχιστο 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | chem. Sn Schicht, max. 1.5 µm |
| F Restring | min. 0.1 mm |
| Material | Ni, Au Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | ελάχιστο 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | Ni, Au Schicht, 0.05 - 0.2 µm Au über 2.5 - 5 µm Ni |
| F Restring | min. 0.1 mm |
| Material | rein Cu Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | ελάχιστο 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | OSP, z.B. GLICOAT-SMD (F2) mit 0.12 - 0.15 µm |
| F Restring | min. 0.1 mm |
Δομή στρώματος σύμφωνα με το IEC 60352-5
Τροποποιήσεις
Κατόπιν αιτήματος, μπορούμε επίσης να σας παρέχουμε
- άλλες παραλλαγές συναρμολόγησης
Συσκευασία
Χύμα προϊόν ή δίσκος
